Wegmesssystem einstellen
- Eine MC3-Achse wurde erstellt und ein SSI-Encoder konfiguriert,
siehe Achse hinzufügen.

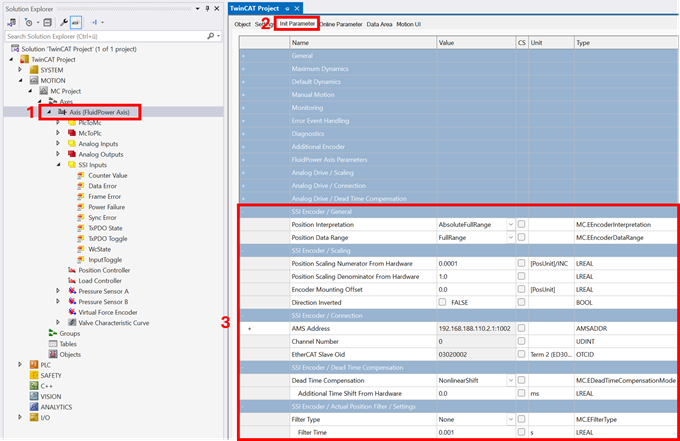

- 1. Doppelklicken Sie das Objekt FluidPower Axis.
- 2. Öffnen Sie die Registerkarte Init Parameter.
- 3. Parametrieren Sie die Gruppierungen SSI Encoder mit Hilfe des Datenblattes des verwendeten Encoders,
z. B. Skalierung der Auflösung 0.1µm.

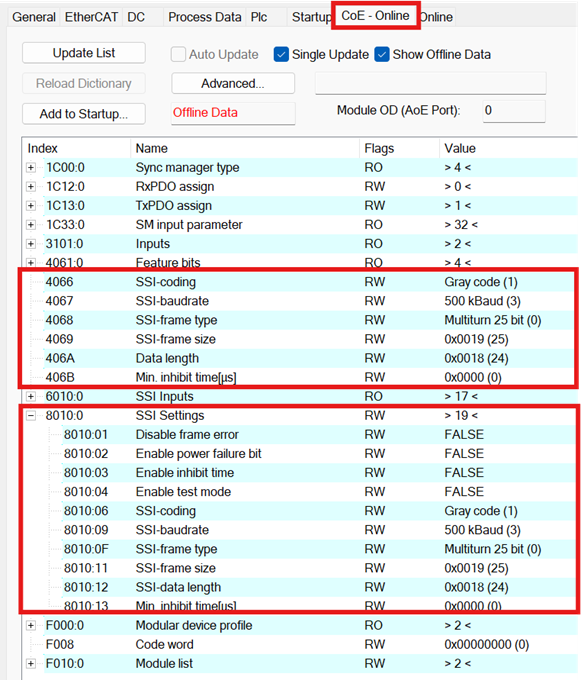

Erläuterungen der Parameter finden Sie hier: Init Parameter - 4. Nehmen Sie die weitere Parametrierung des SSI-Encoders in der Klemme unter CoE – Online vor, siehe https://infosys.beckhoff.com/content/1031/el500x/2247264523.html
Im nächsten Schritt folgt die Parametrierung der Zylinderdaten,
siehe Zylinderdaten einstellen.
