Achse hinzufügen
- Ein TwinCAT-Projekt mit MC-Projekt wurde erstellt,
siehe MC-Projekt erstellen.
- 1. Machen Sie einen Rechtsklick auf Axes > Add New Item…

- Wählen Sie im Dialog Insert TcCom Objekt unter Type den Achstyp FluidPower Axis aus und bestätigen Sie mit OK.

Die FluidPower-Achse wurde mit den benötigten Modulen angelegt und befindet sich unterhalb des Axes-Knoten.
Achs-Typ auswählen

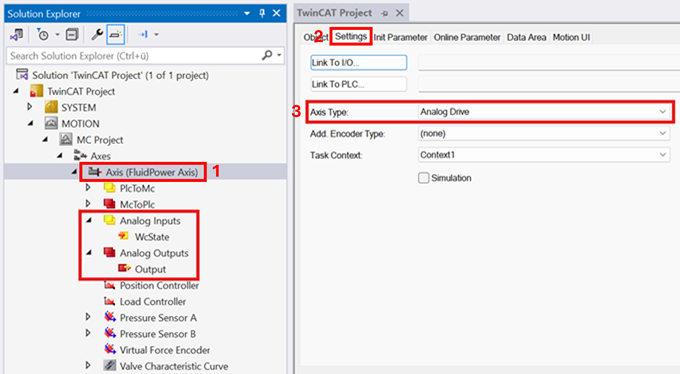

- 2. Auswahl des Achs Typs über die Registerkarte Settings des Achsobjektes.

1. Doppelklicken Sie auf das FluidPower Axis Objekt.
2. Öffnen Sie die Registerkarte Settings.
3. Wählen Sie einen Analog Drive zur Ansteuerung eines analogen Proportionalventils aus.
→ Die Analog-Module wurden inkl. Data Area unterhalb der FluidPower-Achse angelegt.
Encoder Typ auswählen

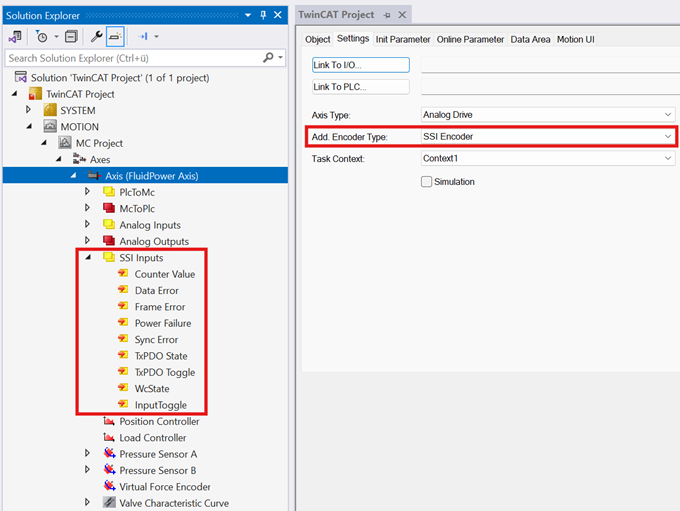

- 3. Wählen Sie den Encoder Typs SSI Encoder über die Registerkarte Settings des Achsobjektes aus.

- Das SSI Inputs Modul wurde inkl. Data Area unterhalb der FluidPower-Achse angelegt.
- Im nächsten Schritt werden die Achsobjekte mit der Hardware verknüpft,
siehe Achsobjekte mit Hardware verknüpfen.
