Verbindung konfigurieren

Die Verbindung zu einem OPC UA Server wird auf der Konfigurationsseite der Extension konfiguriert.

Öffnen Sie die Konfigurationsseite vom TwinCAT HMI Server und navigieren Sie zu dem Reiter TcHmiOpcUa:

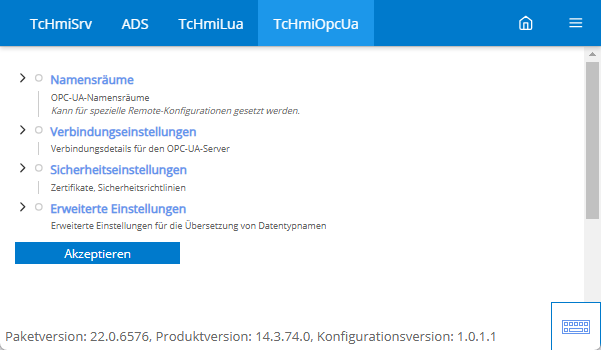

Verbindung konfigurieren 1:

  1. advancedSettings: Unter den erweiterten Einstellungen können Profile für die Anzeige der gebrowsten Variablen erstellt werden.
  2. connectionSettings: Unter den Verbindungseinstellungen können Profile für den Verbindungsaufbau erstellt werden.
  3. namespaces: Unter den Namespaces werden die Verbindung zu einem OPC UA Server konfiguriert. Pro Verbindung können die Konfigurationsprofile ausgewählt werden.
  4. securitySettings: Unter den Sicherheitseinstellungen können Profile für die OPA UA Security erstellt werden.

Verbindung zu einem OPC UA Server herstellen

1. Öffnen Sie die Konfigurationsseite vom TwinCAT HMI Server und navigieren Sie zu dem Reiter TcHmiOpcUa.
2. Klappen Sie den Punkt namespaces auf und fügen Sie einen neuen Eintrag mit Klick auf den Button + Add hinzu.
3. Konfigurieren Sie die Verbindung zu dem OPC UA Server:
Verbindung konfigurieren 2:
Name: Frei wählbarer Name, unter dem der OPC UA Server im TwinCAT HMI gelistet wird.
advanced: Profil der erweiterten Einstellungen.
connection: Profil der Verbindungseinstellungen.
endpoint: Endpoint URL des OPC UA Servers.
security: Profil der Sicherheitseinstellungen.
Sie können die Symbole des OPC UA Servers anschließend verwenden.
