Shapes

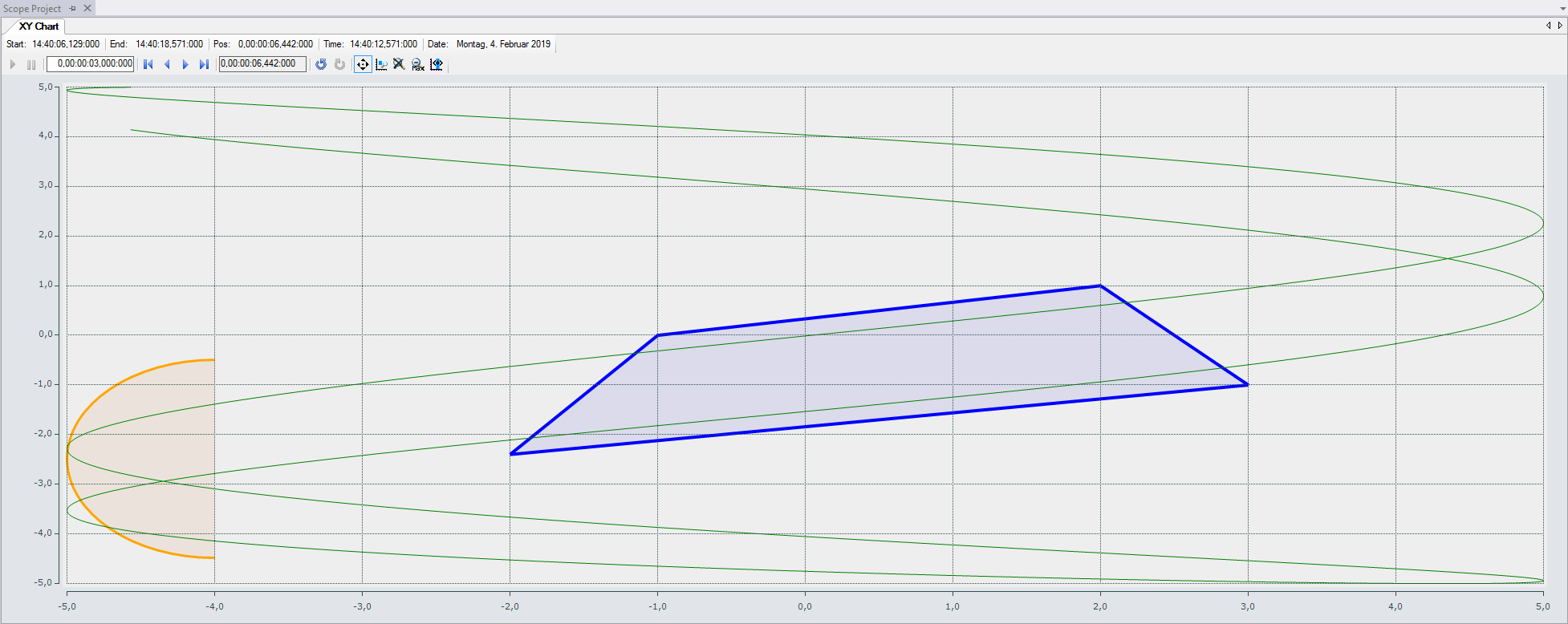

Die Shapes bilden eine neue Untergruppe der Graph Elemente. Sie werden unter der Achsengruppe in einem XY Chart angelegt.

Es gibt zwei Arten der Shapes:

• Angular Shapes (Eckige Shapes, welche über Koordinaten definiert werden)
• Round Shapes (Runde Shapes, welche über einen Mittelpunkt und zwei Radien definiert werden)

Ab Version 3.4.3146.0 ist es sogar möglich das sich die Shapes innerhalb des XY Plots bewegen. Dafür können Offset und Skalierungsfaktor oder alternativ die einzelnen signifikanten Punkte der Shapes mit Variablen aus dem Daten-Pool beschaltet werden.

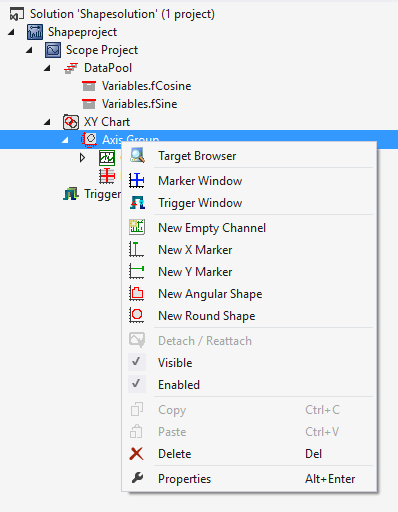

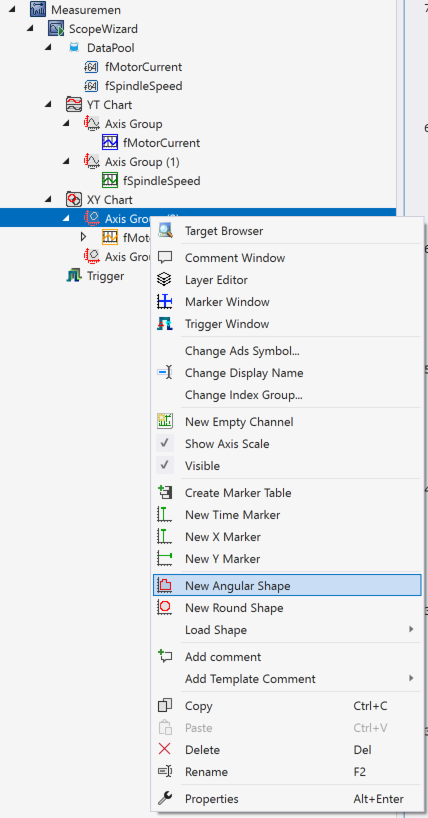

Ein Shape wird über das Kontextmenü einer Achsengruppe hinzugefügt:

Über den Load Shape Eintrag können Shapes geladen werden, die zuvor mit dem Kontextmenü der Shape selbst abgespeichert wurden. Die Shapes werden dabei immer automatisch in diesem Verzeichnis auf dem lokalen Engineering abgelegt:
C:\ProgramData\Beckhoff\TwinCAT\Functions\TE130X-Scope-View\Shapes
