FB_CoE_DiagHistory_ReadAxis

Der Funktionsbaustein FB_ReadCoEDiagHistory_Axis ist eine Variation des Funktionsbausteins FB_ReadCoEDiagHistory, dem an Stelle einer Adresse eine AXIS_REF-Struktur zugewiesen werden kann. Es werden nur Meldungen ausgegeben, die entweder zum Gerät oder zu der spezifischen Achse gehören (bspw. bei einem AX8206 Doppelachsmodul).

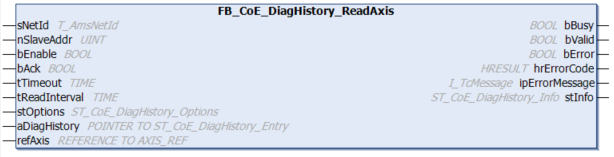

Syntax

VAR_INPUT
    sNetId           :  T_AmsNetId;
    nSlaveAddr       :  UINT;
    bEnable          :  BOOL;
    bAck             :  BOOL;
    tTimeout         :  TIME := DEFAULT_ADS_TIMEOUT;
    tReadInterval    :  TIME := T#10S;
    stOptions        :  ST_CoE_DiagHistory_Options;
END_VAR
VAR_IN_OUT
    aDiagHistory     :  ARRAY[*] OF ST_CoE_DiagHistoryEntry;
END_VAR
VAR_INPUT
    refAxis          :  REFERNCE TO AXIS_REF;
END_VAR
VAR_OUTPUT
    bBusy            :  BOOL;
    bValid           :  BOOL;
    bError           :  BOOL;
    hrErrorCode      :  HRESULT;
    ipErrorMessage   :  I_TcMessage := fbResult;
    stInfo           :  ST_CoE_DiagHistory_Info;
END_VAR

Eingänge

Name	Typ	Beschreibung
sNetId	T_AmsNetId	Dieser Eingang wird nicht verwendet und sollte nicht zugewiesen werden.
nSlaveAddr	UINT	Dieser Eingang wird nicht verwendet und sollte nicht zugewiesen werden.
bEnable	BOOL	Puls: die Diag History wird einmal ausgelesen. Dauerhaft: die Diag History wird wiederholt ausgelesen (siehe tReadInterval). Bei jeder neuen Flanke, wird erst alles resetet. Anschließend wird die Verbindung neu aufgebaut und der Slave ausgelesen.
bAck	BOOL	Alle Meldungen werden quittiert, wenn bAck getriggert wird.
tTimeout	TIME	Timeout für die jeweiligen ADS Reads/Writes im Baustein. Default ist hier der ADS-Timeout von fünf Sekunden.
tReadInterval	TIME	Zeitintervall zwischen dem wiederholten Auslesen des Slaves bei dauerhaftem „bEnable“-Signal. Default ist ein Zeitintervall von 10 Sekunden.
stOptions	ST_CoE_DiagHistory_Options	Steuerelemente zur Handhabung von CoE Diag History
refAxis	REFERNCE TO AXIS_REF	AXIS_REF einer Achse, aus dieser kann die Adresse des entsprechenden Slaves ermittelt werden.

Ein-/Ausgänge

Name	Typ	Beschreibung
aDiagHistory	ARRAY[*] OF ST_CoE_DiagHistory_Entry	Dieser In-Out-Variable wird ein Array beliebiger Länge von ST_CoE_DiagHistory_Entry zugewiesen. Der FB passt sich automatisch der Länge des Arrays an. Wenn es zu kurz ist, werden ältere Meldungen im Diag History Object des Slaves ignoriert. Wenn es zu lang ist, werden überflüssige Einträge gelöscht. Eine größere Länge als 250 ergibt hier keinen Sinn, da die ETG-Norm ein Max. von 250 Meldungen für das Diag History Object definiert.

Name

Typ

Beschreibung

aDiagHistory

ARRAY[*] OF ST_CoE_DiagHistory_Entry

Dieser In-Out-Variable wird ein Array beliebiger Länge von ST_CoE_DiagHistory_Entry zugewiesen. Der FB passt sich automatisch der Länge des Arrays an. Wenn es zu kurz ist, werden ältere Meldungen im Diag History Object des Slaves ignoriert. Wenn es zu lang ist, werden überflüssige Einträge gelöscht.

Eine größere Länge als 250 ergibt hier keinen Sinn, da die ETG-Norm ein Max. von 250 Meldungen für das Diag History Object definiert.

Ausgänge

Name	Typ	Beschreibung
bBusy	BOOL	Einfaches Busy Signal, signalisiert, dass der Baustein einen Slave ausliest.
bValid	BOOL	Das Diag History Object wurde erfolgreich ausgelesen und die ausgegebenen Meldungen sind gültig.
bError	BOOL	Wird TRUE, sobald eine Fehlersituation eintritt.
hrErrorCode	HRESULT	Liefert bei einem gesetzten bError-Ausgang einen Fehlercode.
ipErrorMessage	I_TcMessage	Liefert bei einem gesetzten bError-Ausgang detaillierte Informationen. Der hierzu verwendete Schnittstellenzeiger ist immer gültig (ungleich Null) und vom Typ I_TcMessage. Insbesondere ist der entsprechende Fehler im PLC-OnlineView sofort als Klartext zu sehen.
stInfo	ST_CoE_DiagHistory_Info	Liefert Informationen vom ausgelesenen EtherCAT Slave Diag History Object. Dies beinhaltet u.a. den verwendeten Buffer Mode und Informationen zu den verfügbaren Meldungen. Dieser Ausgang wird nur nach erfolgreichem Lesen aktualisiert.

Voraussetzungen

TwinCAT Version	Hardware	Einzubindende Bibliotheken
TwinCAT 3.1 >= Build 4024.57	x86, x64, ARM	Tc3_EtherCATDiag
