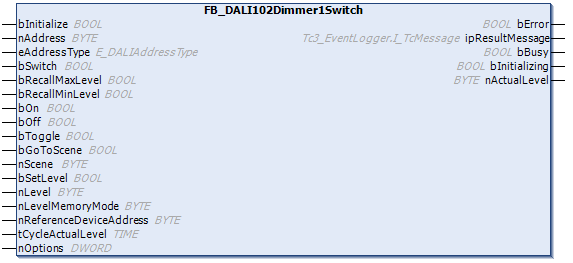

FB_DALI102Dimmer1Switch

Der Baustein FB_DALI102Dimmer1Switch stellt die wichtigsten Funktionen für die Realisierung eines Tast-Dimmers zur Verfügung.

Bedienung

Der Eingang bSwitch ist für die Verknüpfung mit einem Taster vorgesehen. Durch kurzes Betätigen werden die DALI-Vorschaltgeräte ein- bzw. ausgeschaltet. Ein langes Drücken lässt den Ausgangswert der DALI-Vorschaltgeräte zyklisch zwischen den minimalen und den maximalen Wert dimmen (siehe weiter unten).

Durch positive Flanken an den Eingängen bRecallMinLevel, bRecallMaxLevel, bOn, bOff, bToogle, bGoToScene und bSetLevel kann der Ausgangswert der DALI-Vorschaltgeräte geändert werden (siehe weiter unten).

Der Baustein bietet die Möglichkeit, ein einzelnes DALI-Vorschaltgerät per Kurzadresse, mehrere DALI-Vorschaltgeräte per Gruppenadresse oder alle DALI-Vorschaltgeräte einer DALI-Linie per Sammelruf anzusprechen.

Die Variablen minLevel, maxLevel, fadeRate, fadeTime, extendedFadeTimeBase und extendedFadeTimeMultiplier sind Parameter, die in jedem DALI-Vorschaltgeräte separat abgespeichert werden. Durch die Eigenschaften und durch den Eingang bInitialize können diese Variablen in den DALI-Vorschaltgeräten verändert werden.

Werden DALI-Befehle für das Setzen der Ausgangswerte gesendet (bBusy = TRUE), so werden weitere positive Flanken an den Eingängen ignoriert. Sobald bBusy wieder zurückgesetzt wurde, können neue Befehle ausgeführt werden.

Bedienung über den Eingang bSwitch

Durch ein kurzes Signal am Eingang bSwitch werden die DALI-Vorschaltgeräte, je nach Zustand des Referenz DALI-Vorschaltgerätes, ein- oder ausgeschaltet. Liegt das Signal länger an, so wird in den Dimmermodus umgeschaltet und die Ausgangswerte der DALI-Vorschaltgeräte fahren zyklisch zwischen minLevel und maxLevel bis bSwitch wieder FALSE ist. Erreicht der Ausgangswert des Referenz DALI-Vorschaltgerätes den Grenzwert minLevel oder maxLevel, so ändert der Baustein seine Dimmrichtung.

Wird bSwitch wieder auf FALSE gesetzt, so bleiben die aktuellen Ausgangswerte der DALI-Vorschaltgeräte unverändert. Durch einen erneuten Impuls auf den Eingang bSwitch, werden die Ausgangswerte auf 0 gesetzt. Wird im Dimmermodus der Eingang bSwitch kurzzeitig weggenommen, so ändert der Baustein seine Dimmrichtung.

Die Geschwindigkeit, in der die Ausgangswerte der DALI-Vorschaltgeräte sich im Dimmermodus ändern, wird durch die Variable fadeRate in den einzelnen DALI-Vorschaltgeräten festgelegt. Die Geschwindigkeit, in der die DALI-Vorschaltgeräte wieder eingeschaltet werden, wird durch die Variablen fadeTime, extendedFadeTimeBase und extendedFadeTimeMultiplier vorgegeben.

Bedienung über die Eingänge bOn, bOff, bGoToScene und bSetLevel

Durch positive Flanken an den Eingängen bOn, bOff, bGoToScene und bSetLevel kann der Ausgangswert der DALI-Vorschaltgeräte unmittelbar geändert werden.

Bei bOn, bGoToScene und bSetLevel wird die Geschwindigkeit, in der der angegebene Wert erreicht werden soll, durch die Variablen fadeTime, extendedFadeTimeBase und extendedFadeTimeMultiplier vorgegeben. Durch bOff werden die DALI-Vorschaltgeräte unmittelbar ausgeschaltet.

Memory-Mode

Beim Einschalten muss unterschieden werden, ob der Memory-Mode (siehe nOptions) aktiv ist oder nicht. Ist der Memory-Mode aktiv, so wird beim Einschalten der zuletzt eingestellte Wert als Ausgangswert für die DALI-Vorschaltgeräte übernommen. Ist der Memory-Mode nicht aktiv, so wird bei den DALI-Vorschaltgeräten der Ausgangswert aus den Parameter nLevelMemoryMode verwendet. Hierbei ist es gleichgültig, ob die DALI-Vorschaltgeräte über den Eingang bOn, bToggle oder bSwitch geschaltet werden.

DALI-Kurzadresse Referenzgerät (nReferenceDeviceAddress)

Werden mehrere DALI-Vorschaltgeräte angesprochen, so wird über nReferenceDeviceAddress der aktuelle Ausgangswert des Referenz DALI-Vorschaltgerätes ausgelesen. Je nach Zustand des Referenz DALI-Vorschaltgerätes werden die DALI-Vorschaltgeräte auf den gewünschten Wert gesetzt.

Der Parameter nReferenceDeviceAddress wird ebenfalls verwendet, wenn im Hintergrund der Ausgangswert des Referenz DALI-Vorschaltgerätes zyklisch ausgelesen wird (tCycleActualLevel > 0 sec).

Soll mit dem Baustein ein einzelnes DALI-Vorschaltgerät angesteuert werden (eAddressType = E_DALIAddressType.Short) so wird kein Referenz DALI-Vorschaltgerät benötigt. Der Ausgangswert des einzelnen DALI-Vorschaltgerätes wird über nAddress ermittelt. Der Parameter nReferenceDeviceAddress ist in diesem Fall ohne Bedeutung.

Wird nReferenceDeviceAddress verwendet, so muss dieser immer die Kurzadresse eines DALI-Vorschaltgerätes enthalten, welches auch in der angesprochenen DALI-Gruppe enthalten ist. Bei Sammelruf muss sich an der DALI-Linie ein DALI-Vorschaltgerät mit entsprechender Kurzadresse befinden.

 Eingänge

VAR_INPUT
  bInitialize              : BOOL := FALSE;
  nAddress                 : BYTE;
  eAddressType             : E_DALIAddressType := E_DALIAddressType.Short;
  bSwitch                  : BOOL;
  bRecallMaxLevel          : BOOL;
  bRecallMinLevel          : BOOL;
  bOn                      : BOOL;
  bOff                     : BOOL;
  bToggle                  : BOOL;
  bGoToScene               : BOOL;
  nScene                   : BYTE;
  bSetLevel                : BOOL;
  nLevel                   : BYTE := 254;
  nLevelMemoryMode         : BYTE := 254;
  nReferenceDeviceAddress  : BYTE;
  tCycleActualLevel        : TIME := T#30S;
  nOptions                 : DWORD := 0;
END_VAR

Ausgänge

VAR_OUTPUT
  bError               : BOOL;
  ipResultMessage      : I_TcMessage;
  bBusy                : BOOL;
  bInitializing        : BOOL;
  nActualLevel         : BYTE;
END_VAR

 Eigenschaften

Alle Parameter, die per bInitialize in das DALI-Steuergerät geschrieben werden, sind als Eigenschaften vorhanden.

Voraussetzungen
