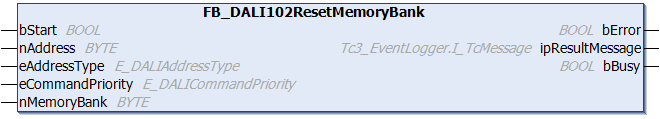

FB_DALI102ResetMemoryBank

Die Werte der ausgewählten Speicherbank des DALI-Vorschaltgerätes werden durch den Funktionsbaustein auf ihre jeweiligen Default-Werte gesetzt (siehe Speicherbänke).

Während des Rücksetzens reagiert das DALI-Vorschaltgerät nicht auf anderweitige Befehle.

Durch den Baustein werden auch die Werte zurückgesetzt, die durch das Sperrbyte schreibgeschützt sind.

Intern werden die DALI-Befehle ENABLE WRITE MEMORY, WRITE MEMORY LOCATION – NO REPLY und RESET MEMORY BANK aufgerufen.

	Der Baustein verändert das DTR0 und das DTR1 aller angeschlossenen DALI-Vorschaltgeräte.

	Der Baustein versendet den DALI-Befehl RESET MEMORY BANK zweimal, so wie es der DALI-Standard für bestimmte DALI-Befehle vorsieht.

Eingänge

VAR_INPUT
  bStart            : BOOL;
  nAddress          : BYTE;
  eAddressType      : E_DALIAddressType := E_DALIAddressType.Short;
  eCommandPriority  : E_DALICommandPriority := E_DALICommandPriority.MiddleLow;
  nMemoryBank       : BYTE := 2;
END_VAR

Name	Typ	Beschreibung
bStart	BOOL	Über eine positive Flanke an diesem Eingang wird die Ausführung der DALI-Befehle gestartet.
nAddress	BYTE	Adresse eines DALI-Vorschaltgerätes oder einer DALI-Gruppe.
eAddressType	E_DALIAddressType	Definiert, ob der Eingang nAddress eine Kurzadresse (0…63) oder eine Gruppenadresse (0…15) enthält. Der Eingang nAddress hat keine Bedeutung, wenn ein Sammelruf (Broadcast) oder ein Sammelruf an nicht adressierte Geräte (BroadcastUnaddr) ausgewählt wurde.
eCommandPriority	E_DALICommandPriority	Priorität (low, middle low, middle, middle high, high), mit der die DALI-Befehle versendet werden.

	eCommandPriority hat bei der KL6811 keine Verwendung. Die Prioritäten für die DALI-Befehle werden von der KL6821 ab dem Firmwarestand BD unterstützt.

Name	Typ	Beschreibung
MemoryBank	BYTE	Angabe der Speicherbank. Wird eine 0 angegeben, so werden alle Speicherbänke zurückgesetzt (außer Speicherbank 0, da diese nur lesbar ist). Bei allen anderen Werten wird nur die entsprechende Speicherbank zurückgesetzt.

Ausgänge

VAR_OUTPUT
  bError                  : BOOL;
  ipResultMessage         : I_TcMessage;
  bBusy                   : BOOL;
END_VAR

Name	Typ	Beschreibung
bError	BOOL	Der Ausgang wird auf TRUE geschaltet, wenn bei der Ausführung ein Fehler aufgetreten ist. Weitere Informationen zu dem Fehler können über die Variable ipResultMessage abgefragt werden. Der Ausgang wird wieder auf FALSE gesetzt, sobald bBusy auf TRUE geht.
ipResultMessage	I_TcMessage	Interface-Pointer (siehe Fehlerauswertung) mit dem detaillierte Informationen über die Abarbeitung des Bausteins abgefragt werden können (siehe Laufzeitmeldungen). Der Interface-Pointer ist gültig, nachdem bBusy von TRUE auf FALSE gewechselt hat.
bBusy	BOOL	Der Ausgang wird gesetzt, sobald die Ausführung der DALI-Befehle gestartet wurde und bleibt so lange aktiv, bis alle DALI-Befehle abgearbeitet wurden.

Eigenschaften

Name	Typ	Zugriff	Initialwert	Beschreibung
ipDALICommunication	I_DALICommunication	Get,Set	0	Interface-Pointer auf den Kommunikationsbaustein (siehe Übergabe der Referenz auf den Kommunikationsbaustein).

Voraussetzungen

Entwicklungsumgebung	Erforderliche SPS-Bibliothek
TwinCAT ab v3.1.4024.10	Tc3_DALI ab v3.4.0.0
