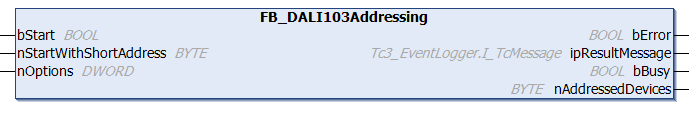

FB_DALI103Addressing

Dieser Funktionsbaustein adressiert die DALI-Steuergeräte nach dem Zufallsprinzip. Der Anwender hat keinen Einfluss darauf, welches Steuergerät welche Kurzadresse zugewiesen bekommt. Die Vergabe der Kurzadressen erfolgt aufsteigend.

Durch eine positive Flanke an dem Eingang bStart wird der Baustein gestartet und der Ausgang bBusy geht auf TRUE. Die Klemme adressiert jetzt selbständig alle DALI-Steuergeräte. Sind alle DALI-Steuergeräte adressiert, so geht der Ausgang bBusy wieder auf FALSE. Die Ausgangsvariable nAddressedDevices gibt Auskunft darüber, wie viele DALI-Steuergeräte eine Kurzadresse erhalten haben. Abhängig davon, wie viele DALI-Steuergeräte angeschlossen sind, kann die Abarbeitung dieses Bausteines mehrere Minuten dauern.

	Bei Einsatz der KL6811 kann der Baustein nicht verwendet werden.

Eingänge

VAR_INPUT
  bStart                  : BOOL;
  nStartWithShortAddress  : BYTE := 0;
  nOptions                : DWORD := Tc3_DALI.GVL.cOpticalFeedback;
END_VAR

Name	Typ	Beschreibung
bStart	BOOL	Über eine positive Flanke an diesem Eingang wird die Ausführung der DALI-Befehle gestartet.
nStartWithShortAddress	BYTE	Kurzadresse, die dem ersten DALI-Steuergerät zugewiesen wird (0…63).
nOptions	DWORD	Optionen für das Adressieren der DALI-Steuergeräte (siehe Tabelle unten). Die einzelnen Konstanten müssen miteinander ODER-verknüpft werden.

Konstante	Beschreibung
Tc3_DALI.GVL.cCompleteNewInstallation	Es werden alle DALI-Steuergeräte neu adressiert, auch die, die schon eine Kurzadresse haben.
Tc3_DALI.GVL.cOpticalFeedback	Neu adressierte DALI-Steuergeräte erhalten nach der Zuweisung der Kurzadresse den DALI-Befehl IDENTIFY DEVICE.

Ausgänge

VAR_OUTPUT
  bError                : BOOL;
  ipResultMessage       : I_TcMessage;
  bBusy                 : BOOL;
  nAddressedDevices     : BYTE;
END_VAR

Name	Typ	Beschreibung
bError	BOOL	Der Ausgang wird auf TRUE geschaltet, wenn bei der Ausführung ein Fehler aufgetreten ist. Weitere Informationen zu dem Fehler können über die Variable ipResultMessage abgefragt werden. Der Ausgang wird wieder auf FALSE gesetzt, sobald bBusy auf TRUE geht.
ipResultMessage	I_TcMessage	Interface-Pointer (siehe Fehlerauswertung) mit dem detaillierte Informationen über die Abarbeitung des Bausteins abgefragt werden können (siehe Laufzeitmeldungen). Der Interface-Pointer ist gültig, nachdem bBusy von TRUE auf FALSE gewechselt hat.
bBusy	BOOL	Der Ausgang wird gesetzt, sobald die Ausführung der DALI-Befehle gestartet wurde und bleibt so lange aktiv, bis alle DALI-Befehle abgearbeitet wurden.
nAddressedDevices	BYTE	Ist das Adressieren abgeschlossen (bBusy ist FALSE), so wird an diesem Ausgang die Anzahl der adressierten DALI-Steuergeräte angezeigt.

Eigenschaften

Name	Typ	Zugriff	Initialwert	Beschreibung
ipDALICommunication	I_DALICommunication	Get,Set	0	Interface-Pointer auf den Kommunikationsbaustein (siehe Übergabe der Referenz auf den Kommunikationsbaustein).

Voraussetzungen

Entwicklungsumgebung	erforderliche SPS-Bibliothek
TwinCAT ab v3.1.4022.29	Tc3_DALI ab v3.1.4.0
