IOF_SER_DRIVE_BackupEx

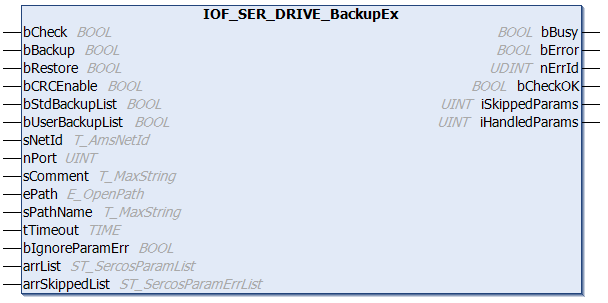

IOF_SER_DRIVE_BackupEx 1:

Der Funktionsbaustein IOF_SER_DRIVE_BackupEx erlaubt das Backup (Sichern) und Restore (Wiederherstellen) der Antriebsdaten (S- und P-Parameter) über die SPS in eine Binärdatei bzw. zurück in den Antrieb. Die Liste der zu sichernden S- und P-Parameterdaten wird standardmäßig dem Sercos-Parameter IDN192 entnommen. Backup und Restore erfordern den SERCOS-Parameter-Mode (Phase 2).

Wenn bStdBackupList = TRUE (Standard) ist, dann wird der Parameter IDN192 als Liste der zu sichernden Daten genommen.
Wenn bUserBackupList = TRUE ist, dann wird der die Parameterliste arrList als Liste der zu sichernden Daten genommen.
Anderenfalls wird IDN17 verwendet, die Liste aller Sercos-Parameter.

Restore erfordert eine Backup-Datei, die mit Parameter IDN192 oder mit einer Userparameterliste erstellt wurde. Einige Parameter der Liste IDN17 sind schreibgeschützt.

Backup und Restore können eine CRC16-CCITT und eine 16 bit Check-Summe erstellen und speichern diese in Parameter IDN142, wenn verfügbar. Die Option bCRCEnable ist standardmäßig deaktiviert (FALSE).

Das Dateiformat der Backup-Datei ist in Backup-Dateiformat beschrieben.

IOF_SER_DRIVE_BackupEx 2: Eingänge

VAR_INPUT
    bCheck          : BOOL;
    bBackup         : BOOL;
    bRestore        : BOOL;
    bCRCEnable      : BOOL;
    bStdBackupList  : BOOL     := TRUE;
    bUserBackupList : BOOL;
    sNetId          : T_AmsNetId;
    nPort           : UINT;
    sComment        : T_MaxString;
    ePath           : E_OpenPath := PATH_BOOTPATH;
    sPathName       : T_MaxString := 'DRIVEPAR.BIN';
    tTimeout        : TIME := DEFAULT_ADS_TIMEOUT;
    bIgnoreParamErr : BOOL;
END_VAR

Name

Typ

Beschreibung

bCheck

BOOL

Über eine positive Flanke an diesem Eingang wird die Überprüfung per CRC und Checksumme aktiviert. CRC und Checksumme werden persistent und im Parameter IDN142 nach einem Backup oder Restore gespeichert. Wenn der Wert aus Parameter IDN142 und die persistenten Daten übereinstimmen wird bCheckOK auf TRUE gesetzt, anderenfalls wird bCheckOK auf FALSE gesetzt.

bBackup

BOOL

Über eine positive Flanke an diesem Eingang wird das Backup aktiviert.

bRestore

BOOL

Über eine positive Flanke an diesem Eingang wird das Restore aktiviert.

bCRCEnable

BOOL

Der CRC16-CCITT und die 16 bit Checksumme werden über bCRCEnable = TRUE aktiviert. Die CRC und die Checksumme werden in Parameter IDN142 gespeichert, wenn bCRCEnable = TRUE.

bStdBackupList

BOOL

Bestimmt, welche Parameterliste für das Backup benutzt wird. Standardmäßig wird IDN192 (bStdBackupList = TRUE) für das Backup benutzt, wenn bStdBackupList = FALSE dann wird die Liste aller Parameter IDN017 benutzt. Restore benötigt eine Backup-Datei, die mit der Liste IDN192 erzeugt wurde.

bUserBackupList

BOOL

Bestimmt, ob eine benutzerdefinerte Parameterliste arrList für das Backup benutzt wird. Standardmäßig wird IDN192 (bStdBackupList = TRUE) für das Backup benutzt, wenn bStdBackupList = FALSE und bUserBackupList = TRUE ist, dann wird die Liste arrList benutzt. Restore benötigt eine Backup-Datei, die mit der Liste IDN192 oder einer benutzerdefinierten Parameterliste erzeugt wurde.

sNetId

T_AmsNetID

Hier kann die Netzwerkadresse des TwinCAT-Rechners angegeben werden, auf dem das ADS-Kommando durchgeführt werden soll. Für den lokalen Rechner kann auch ein Leerstring angegeben werden.

nPort

UINT

Die Port-Number nPort wird vom TwinCAT System während der Hardware-Konfiguration vergeben.

sComment

T_MaxString

Kommentar, der in den Datei-Header der Backup-Datei geschrieben wird.

ePath

E_OpenPath

Bestimmt den Pfad der Backup-Datei. Wenn ePath = PATH_BOOTPATH dann wird der TwinCAT BOOT-Pfad genommen, bei ePath = PATH_GENERIC wird der in sPathName spezifizierte Pfad genommen.

sPathName

T_MaxString

Beinhaltet den Dateinamen (bei Verwendung des Boot-Pfades) bzw. den kompletten Pfad und Dateinamen bei Verwendung des generischen Pfades.

tTimeout

TIME

Gibt die Timeout-Zeit an, die bei der Ausführung des Kommandos nicht überschritten werden darf.

bIgnoreParamErr

BOOL

Bestimmt, ob bei Parameterlese- oder Parameterschreibfehlern das Backup/Restore fortgeführt oder abgebrochen werden soll. Standardmäßig wird bei Fehlern abgebrochen (bIgnoreParamErr = FALSE). Ist das Ignorieren von Fehlern aktiviert (bIgnoreParamErr = TRUE), dann werden in der Liste der übersprungenen Parameter arrSkippedList die Parameternummer und die Fehlernummern hinterlegt.

IOF_SER_DRIVE_BackupEx 3: Ein-/Ausgänge

VAR_IN_OUT
    arrList        : ST_SercosParamList;
    arrSkippedList : ST_SercosParamErrList;
END_VAR

Name

Typ

Beschreibung

arrList

ST_SercosParamList

Bei Standardbackup über IDN192 (bStdBackupList = TRUE) stehen in dieser Liste nach dem Backup die Backup-Parameter aus IDN192. Bei benutzerdefiniertem Backup (bUserBackupList = TRUE und bStdBackupList = FALSE) müssen in dieser Liste vor dem Backup die Liste der zu sichernden Parameter stehen. Bei Backup über IDN17 (bUserBackupList = FALSE und bStdBackupList = FALSE) stehen in dieser Liste nach dem Backup die Liste vorhandenen Parameter aus IDN17.

arrSkippedList

ST_SercosParamErrList

Enthält eine Liste der übersprungenen Parameter (die Parameternummer und die Fehlernummern).

IOF_SER_DRIVE_BackupEx 4: Ausgänge

VAR_OUTPUT
    bBusy          : BOOL;
    bError         : BOOL;
    nErrId         : UDINT;
    bCheckOK       : BOOL;
    iSkippedParams : UINT;
    iHandledParams : UINT;
END_VAR

Name

Typ

Beschreibung

bBusy

BOOL

Bei der Aktivierung des Funktionsbausteins wird dieser Ausgang gesetzt und bleibt gesetzt, bis eine Rückmeldung erfolgt.

bError

BOOL

Sollte ein Fehler bei der Übertragung des Kommandos erfolgen, dann wird dieser Ausgang gesetzt, nachdem der bBusy-Ausgang zurückgesetzt wurde.

nErrId

UDINT

Liefert bei einem gesetzten ERR-Ausgang die ADS-Fehlernummer bzw. die spezifische Funktionsbaustein-Fehlernummer.

spezifische Funktionsbaustein- Fehlernummer

Beschreibung

0x1003

Falscher Parameter-Mode

0x1004

Falsche Parameterdatengröße

0x1005

Falscher Backup Parameter Typ

0x1006

Backup Parameterliste war nicht IDN 192

Name

Typ

Beschreibung

bCheckOk

BOOL

Ist WAHR, wenn der Checksummen-Test erfolgreich war.

iSkippedParams

UINT

Enthält die Anzahl der übersprungenen Parameter (siehe arrSkippedList), falls das Ignorieren der Parameterfehler aktiv war (bIgnoreParamErr = TRUE).

iHandledParams

UINT

Enthält die Anzahl der erfolgreich gesicherten/wiederhergestellten Parameter.

Voraussetzungen

Entwicklungsumgebung

Zielplattform

IO Hardware

Einzubindende SPS-Bibliotheken (Kategoriegruppe)

TwinCAT v3.1.0

PC (x86)

Sercans SCS-P ISA; Sercans SCS-P PCI;
Beckhoff FC750x PCI

Tc2_IoFunctions (IO)
