IOF_LB_ParityCheck

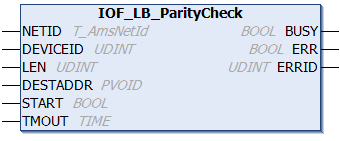

IOF_LB_ParityCheck 1:

Der Funktionsbaustein IOF_LB_ParityCheck liest die Parityfehler-Zähler der Beckhoff Lightbus-Module (z.B. BK2000). Im Gegensatz zu dem IOF_LB_ParityCheckWithReset Funktionsbaustein werden die Zählerstände nicht zurückgesetzt. Für jedes Modul hält der Master einen 8-Bit Fehlerzähler bereit. Die Zähler arbeiten ohne Überlauf. Es können maximal 256-Byte Daten und somit 256 Zähler gelesen werden. Die Anzahl der zu lesenden Fehlerzähler wird durch die Eingangsvariablen: LEN und DESTADDR festgelegt. Existieren z.B. nur 5 Module im Ring, dann kann für den DESTADDR-Parameter eine Adresse auf einen 5 Byte großen Datenpuffer übergeben werden und dem LEN-Parameter der Wert 5.

Eingänge

VAR_INPUT
    NETID     : T_AmsNetId;
    DEVICEID  : UDINT;
    LEN       : UDINT;
    DESTADDR  : PVOID;
    START     : BOOL;
    TMOUT     : TIME := DEFAULT_ADS_TIMEOUT;
END_VAR

Name	Typ	Beschreibung
NETID	T_AmsNetId	Hier kann die Netzwerkadresse des TwinCAT-Rechners angegeben werden, auf dem das ADS-Kommando ausgeführt werden soll. Für den lokalen Rechner kann auch ein Leerstring angegeben werden.
DEVICEID	UDINT	Über die DeviceId (Geräte-ID) wird das IO-Gerät spezifiziert, auf dem die Funktion ausgeführt werden soll. Die Geräte-IDs werden während der Hardware-Konfiguration von TwinCAT-System festgelegt.
LEN	UINT	Länge in Bytes der zu lesenden Daten.
DESTADDR	PVOID	Die Adresse des Datenpuffers, in den die Paritydaten geschrieben werden sollen.
START	BOOL	Über eine positive Flanke an diesem Eingang wird der Baustein aktiviert.
TMOUT	TIME	Gibt die Timeout-Zeit an, die bei der Ausführung des Kommandos nicht überschritten werden darf.

Ausgänge

VAR_OUTPUT
    BUSY    : BOOL;
    ERR     : BOOL;
    ERRID   : UDINT;
END_VAR

Name	Typ	Beschreibung
BUSY	BOOL	Bei der Aktivierung des Funktionsbausteins wird dieser Ausgang gesetzt und bleibt gesetzt, bis eine Rückmeldung erfolgt.
ERR	BOOL	Sollte ein Fehler bei der Übertragung des Kommandos erfolgen, dann wird dieser Ausgang gesetzt, nachdem der BUSY-Ausgang zurückgesetzt wurde.
ERRID	UDINT	Liefert bei einem gesetzten ERR-Ausgang die ADS-Fehlernummer.

Beispiel:

PROGRAM MAIN
VAR
    IOF_LB_ParityCheck1 : IOF_LB_ParityCheck;
    ParityData          : ARRAY[1..256] OF BYTE;
    StartParityCheck    : BOOL;
    ParityCheck_Busy    : BOOL;
    ParityCheck_Err     : BOOL;
    ParityCheck_ErrId   : UDINT;
END_VAR

Voraussetzungen

Entwicklungsumgebung	Zielplattform	IO Hardware	Einzubindende SPS-Bibliotheken (Kategoriegruppe)
TwinCAT v3.1.0	Keine, diese Funktionalität wird zur Zeit von TwinCAT 3 nicht unterstützt!	Beckhoff Lightbus Master: C1220 ISA; FC200x PCI	Tc2_IoFunctions (IO)
