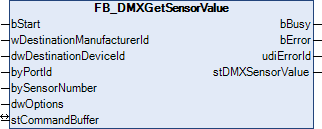

FB_DMXGetSensorValue

Dieser Funktionsbaustein fragt den aktuellen Wert eines Sensors ab.

Eingänge

VAR_INPUT
  bStart                     : BOOL;
  wDestinationManufacturerId : WORD;
  dwDestinationDeviceId      : DWORD;
  byPortId                   : BYTE;
  bySensorNumber             : BYTE := 0;
  dwOptions                  : DWORD := 0;
END_VAR

Name	Typ	Beschreibung
bStart	BOOL	Über eine positive Flanke an diesem Eingang wird der Baustein gestartet.
wDestinationManufacturerId	WORD	Eindeutige Hersteller-Id vom DMX-Gerät.
dwDestinationDeviceId	DWORD	Eindeutige Geräte-Id vom DMX-Gerät.
byPortId	BYTE	Kanal innerhalb des adressierten DMX-Gerätes. Untergeräte (Sub-Devices) werden durch die Port-Id adressiert. Das Hauptgerät (Root-Device) hat immer die Port-Id 0.
bySensorNumber	BYTE	DMX512 Sensornummer (0 - 254).
dwOptions	DWORD	Optionen (wird derzeit nicht benutzt).

Ein-/Ausgänge

VAR_IN_OUT
  stCommandBuffer : ST_DMXCommandBuffer;
END_VAR

Name	Typ	Beschreibung
stCommandBuffer	ST_DMXCommandBuffer	Verweis auf die Struktur zur Kommunikation (Puffer) mit dem Baustein FB_EL6851Communication()

Ausgänge

VAR_OUTPUT
  bBusy                   : BOOL;
  bError                  : BOOL;
  udiErrorId              : UDINT;
  stDMXSensorValue        : ST_DMXSensorValue;
END_VAR

Name	Typ	Beschreibung
bBusy	BOOL	Bei der Aktivierung des Bausteins wird der Ausgang gesetzt und bleibt so lange aktiv, bis der Befehl abgearbeitet wurde. Bei einigen Fehlern (z.B. fehlerhafte Parameter) wird bError unmittelbar nach der positiven Flanke an bStart gesetzt, ohne dass bBusy auf TRUE geht.
bError	BOOL	Dieser Ausgang wird auf TRUE geschaltet, wenn bei der Ausführung eines Befehls ein Fehler aufgetreten ist. Der befehlsspezifische Fehlercode ist in udiErrorId enthalten. Nur gültig, wenn bBusy auf FALSE ist.
udiErrorId	UDINT	Enthält den befehlsspezifischen Fehlercode des zuletzt ausgeführten Befehls. Nur gültig, wenn bBusy auf FALSE ist (siehe Fehlercodes).
stDMXSensorValue	ST_DMXSensorValue	Struktur mit Informationen über den aktuellen Zustand des Sensors.

Voraussetzungen

Entwicklungsumgebung	Einzubindende SPS-Bibliothek
TwinCAT ab v3.1.4020.14	Tc2_DMX ab v3.5.3.0
