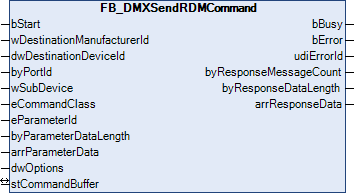

FB_DMXSendRDMCommand

Dieser Funktionsbaustein dient zum allgemeinen Senden eines RDM-Kommandos, definiert per Befehlsnummer und, falls erforderlich, Übergabeparameter.

Eingänge

VAR_INPUT
  bStart                     : BOOL;
  wDestinationManufacturerId : WORD;
  dwDestinationDeviceId      : DWORD;
  byPortId                   : BYTE;
  wSubDevice                 : WORD;
  eCommandClass              : E_DMXCommandClass;
  eParameterId               : E_DMXParameterId;
  byParameterDataLength      : BYTE;
  arrParameterData           : ARRAY [0..255] OF BYTE;
  dwOptions                  : DWORD := 0;
END_VAR

Name	Typ	Beschreibung
bStart	BOOL	Über eine positive Flanke an diesem Eingang wird der Baustein gestartet.
wDestinationManufacturerId	WORD	Eindeutige Hersteller-Id vom DMX-Gerät.
dwDestinationDeviceId	DWORD	Eindeutige Geräte-Id vom DMX-Gerät.
byPortId	BYTE	Kanal innerhalb des adressierten DMX-Gerätes. Untergeräte (Sub-Devices) werden durch die Port-Id adressiert. Das Hauptgerät (Root-Device) hat immer die Port-Id 0.
wSubDevice	WORD	Untergeräte (Sub-Devices) sollten in Geräten mit sich wiederholender Anzahl von Modulen verwendet werden, wie bei einem Dimmer Rack. Der Untergeräte (Sub-Device) Eingang erlaubt es Parameternachrichten an ein bestimmtes Modul innerhalb des Gerätes zu senden, um Eigenschaften von dem Modul zu lesen oder zu setzen.
eCommandClass	E_DMXCommandClass	Command Class (CC) gibt die Aktion der Nachricht an (siehe E_DMXCommandClass).
eParameterId	E_DMXParameterId	Parameter Id ist eine 16-Bit Nummer, die einen bestimmten Typ von Parameterdaten identifiziert (siehe E_DMXParameterId).
byParameterDataLength	BYTE	Die Datenlänge der Parameter (PDL) ist die vorausgegangene Anzahl an Slots enthalten im Parameterdatenbereich. Ist dieser Eingang 0x00, so folgen keine Parameterdaten.
arrParameterData	ARRAY OF BYTE	Parameterdaten von variabler Länge. Das Format vom Inhalt ist PID abhängig.
dwOptions	DWORD	Optionen (wird derzeit nicht benutzt).

Ein-/Ausgänge

VAR_IN_OUT
  stCommandBuffer : ST_DMXCommandBuffer;
END_VAR

Name	Typ	Beschreibung
stCommandBuffer	ST_DMXCommandBuffer	Verweis auf die Struktur zur Kommunikation (Puffer) mit dem Baustein FB_EL6851Communication()

Ausgänge

VAR_OUTPUT
  bBusy                  : BOOL;
  bError                 : BOOL;
  udiErrorId             : UDINT;
  byResponseMessageCount : BYTE;
  byResponseDataLength   : BYTE;
  arrResponseData        : ARRAY [0..255] OF BYTE;
END_VAR

Name	Typ	Beschreibung
bBusy	BOOL	Bei der Aktivierung des Bausteins wird der Ausgang gesetzt und bleibt so lange aktiv, bis der Befehl abgearbeitet wurde.
bError	BOOL	Dieser Ausgang wird auf TRUE geschaltet, wenn bei der Ausführung eines Befehls ein Fehler aufgetreten ist. Der befehlsspezifische Fehlercode ist in udiErrorId enthalten. Nur gültig, wenn bBusy auf FALSE ist.
udiErrorId	UDINT	Enthält den befehlsspezifischen Fehlercode des zuletzt ausgeführten Befehls. Nur gültig, wenn bBusy auf FALSE ist (siehe Fehlercodes).
byResponseMessageCount	BYTE	Dieser Ausgang zeigt an, dass sich in den DMX-Slave weitere Nachrichten befinden. Mit dem RDM-Befehl Get: QUEUED_MESSAGE werden diese Nachrichten ausgelesen.
byResponseDataLength	BYTE	Enthält die Anzahl der Bytes, die durch den RDM-Befehl zurückgegeben werden.
arrResponseData	ARRAY OF BYTE	Dieser Ausgang enthält die Daten der Rückantwort vom RDM-Befehl. Die Länge ist variabel und das Format der Daten ist abhängig vom RDM-Befehl.

Voraussetzungen

Entwicklungsumgebung	erforderliche TC3 SPS-Bibliothek
TwinCAT ab v3.1.4020.14	Tc2_DMX ab v3.5.3.0
