Überblick

Um die Interpolation nutzen zu können, fügen Sie einen Interpolationskanal im System Manager ein. Dies gilt sowohl für die Verwendung des Interpreters als auch der Bibliothek TcPlcInterpolation.

1. Legen Sie einen NC-Kanal an.
Überblick 1:

2. Wählen Sie in der Auswahlbox den NC Kanal für die Interpolation an.
Überblick 2:

3. Ordnen Sie diesem aus der SPS per Funktionsbaustein PTP-Achsen zu.

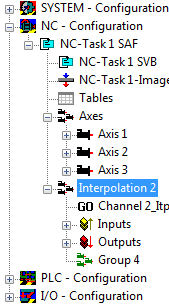

Der angelegte Kanal besteht aus folgenden Elementen:

Interpolationskanal	Beschreibung der Eigenschaftsseiten, die sich hinter dem Element 'Interpolation' befinden
Interpreter Element	Beschreibung der Eigenschaftsseiten, die sich hinter dem Element 'Interpreter' befinden
Gruppenelement	Beschreibung der Eigenschaftsseiten, die sich hinter dem Element 'Gruppe' befinden

Überblick 3:

	Achsspezifische Parameter für die NCI befinden sich in der Achsparametrierung unter dem Unterpunkt 'NCI Parameter'.
