Einstellungen

Karteireiter „Settings“

Einstellungen 1:Abb.157: Karteireiter "Settings"

Der Karteireiter „Settings“ ermöglicht den direkten Zugriff auf die wichtigsten Konfigurationsobjekte im Objektdatenverzeichnis und dient zur vereinfachten Konfiguration der Klemme.

Über den Import/Export-Knopf lassen sich einmal getroffene Einstellungen speichern und gezielt erneut laden.

Verwendung der EL3443 als DPM-Strommessklemme, Verschiebung Startadresse Sync Manager

Bei der Verwendung der Klemme als DPM-Strommessklemme mittels Aktivierung des „DPM Data IN“-PDOs (0x1602) muss die Startadresse des letzten aktiven Sync Managers verschoben werden, damit das Objekt im Speicher des EtherCAT Slave Controllers (ESC) abgelegt werden kann. Anderenfalls verweigert die Klemme den Wechsel aus dem Status „PreOP“ in den Status „SafeOP“.

Zunächst muss die PDO-Konfiguration durch die Auswahl der gewünschten Objekte unter dem Reiter „Prozessdaten“ ausgewählt werden. Für den Fall, dass das Objekt 0x1602 ausgewählt wurde, erfolgt die Anpassung der Sync Manager unter dem Reiter „EtherCAT“. Dazu müssen die dazugehörige Maske (FMMU / SM) in den die erweiterten Einstellungen aufgerufen werden.

Einstellungen 2:Abb.158: Verschiebung Startadresse Sync Manager, Tab "Erweiterte Einstellungen (Advanced Settings)", Wert „A“: Länge des dritten SM

Markieren Sie nun die Zeile des dritten Sync-Managers und drücken den „Bearbeiten (Edit)“-Button. Im folgenden Fenster wird die Startadresse dezimal im Feld „Startadresse“ angezeigt („B“).

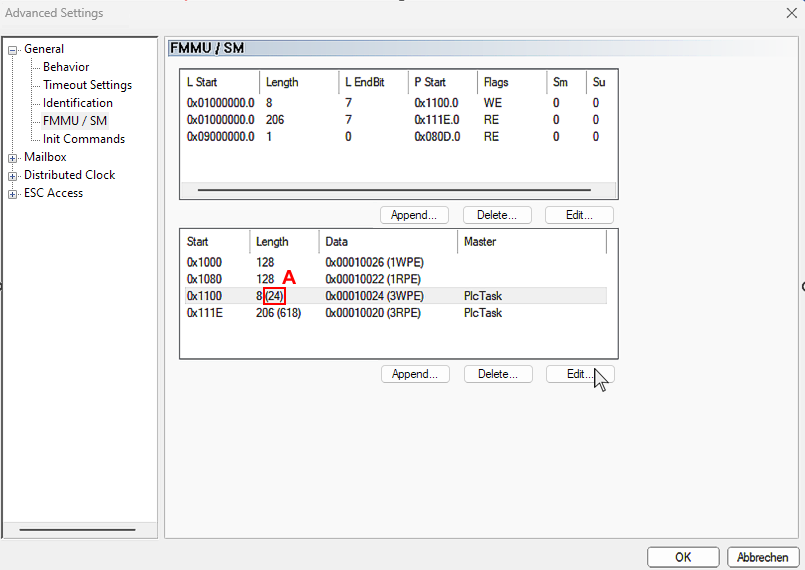

Einstellungen 3:Abb.159: Dezimaler Wert der Startadresse des dritten SM

Die Summe der Werte „A“ und „B“ ersetzt den ursprünglichen Startwert des letzten Sync-Managers, der durch Markieren der Zeile und Drücken des „Bearbeiten (Edit)“-Buttons im Feld „Startadresse“ („D“) eingetragen wird, im Beispiel wäre das der Wert „4376dez

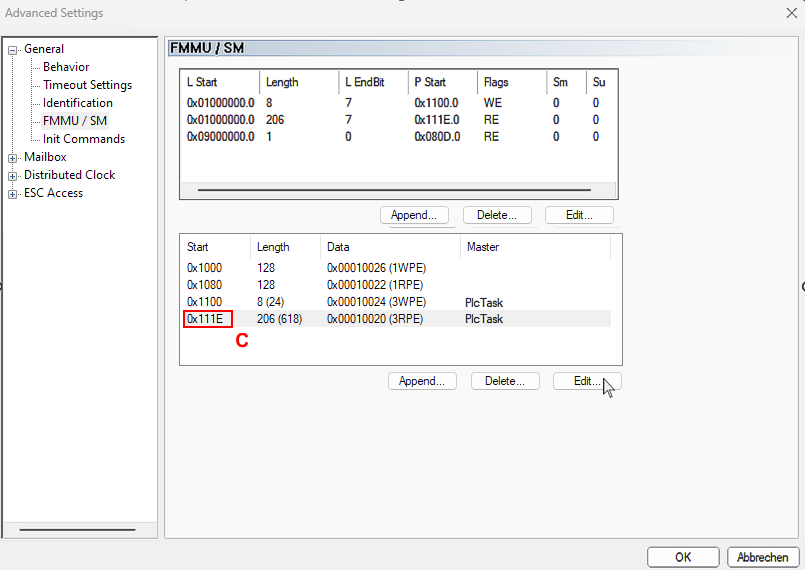

Einstellungen 4:Abb.160: Ersetzen der ursprünglichen Startadresse“C“ des letzten SM

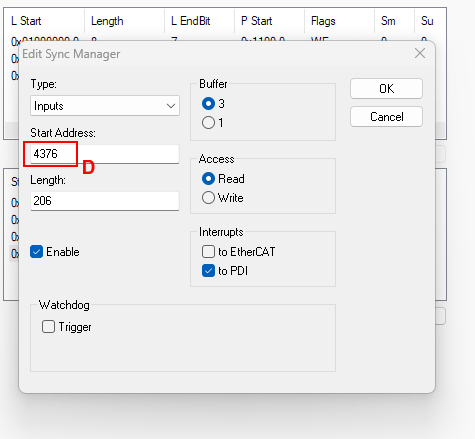

Einstellungen 5:Abb.161: Eintragen der Startadresse „D“ des letzten SM, Summe der Werte „A“ und „B“

Bestätigung der variablen Ausgabewerte 1 - 4
(PDOs: PMX Variant Value In, Subindex „Index“ [0xF60A:12, 0xF60A:14, 0xF60A:16, 0xF60A:18])

Die berechneten Werte können auf den PDOs: PMX Variant Value In, Subindex „Variant value In“ [0xF60A:12, 0xF60A:14, 0xF60A:16, 0xF60A:18] ausgegeben werden.
Dazu sind in die PDOs: PMX Variant Value Out, Subindex „PMX Variant Value Out“ [0xF700:11, 0xF700:12, 0xF700:13, 0xF700:14] die entsprechenden Werte für die auszugebende Messgröße einzutragen.

Zuordnung der variablen Ausgabewerte jeweils plus Kanal-Offset (256 für Kanal 1; 512 für Kanal 2 bzw. 768 für Kanal 3)

Werte (dez),
Eintrag in
PDOs: PMX Variant Value In Index 1-3 REAL
[0xF700:11, 0xF700:12,
0xF700:13]

Werte (dez),
Eintrag in
PDOs: PMX Variant Value In
Index 4 ULINT
[0xF700:14]

Bezeichnung

Einheit

Beschreibung

1 (Bsp: 257 = 1 + 256 für Kanal 1)

-

U RMS

V

Effektivwert der Spannung

2 (Bsp: 770 = 2 + 768 für Kanal 3)

-

U peak

V

Höchster Spitzenwert der Momentanspannung im letzten Intervall

-

3

U Last Zero Cross

ns

DC-Zeitpunkt des letzten Spannungsnulldurchgangs

4

-

U RMS Minimum

V

Kleinster Effektivwert der Spannung im letzten Intervall

5

-

U RMS Maximum

V

Größter Effektivwert der Spannung im letzten Intervall

6

-

ULL

V

Effektivwert der Außenleiterspannung (Kanal1: U_L1L2; Kanal1: U_L2L3; Kanal3: U_L3L1)

8

-

I RMS

A

Effektivwert des Stroms

9

-

I peak

A

Höchster Spitzenwert des Momentanstroms im letzten Intervall

-

10*

I Last Zero Cross

ns

DC-Zeitpunkt des letzten Stromsnulldurchgangs

11

-

I RMS Minimum

A

Kleinster Effektivwert des Stroms im letzten Intervall

12

-

I RMS Maximum

A

Größter Effektivwert des Stroms im letzten Intervall

17

-

Frequency

Hz

Frequenz dieser Phase

21

-

Phi

°

Phasenwinkel zwischen Spannung und Strom

22

-

Cos phi

-

Kosinus des Grundwellenphasenwinkels

23

-

Power Factor

-

Leistungsfaktor

26

-

P

W

Wirkleistung

27

-

Pavg

W

Wirkleistungsdurchschnitt des letzten Intervalls

28

-

Pmin

W

Wirkleistungsminimum im letzten Intervall

29

-

Pmax

W

Wirkleistungsmaximum im letzten Intervall

30*

-

Pfund

W

Grundwellenwirkleistung im letzten Intervall

32

-

S

VA

Scheinleistung

33

-

Savg

VA

Scheinleistungsdurchschnitt des letzten Intervalls

34

-

Smin

VA

Scheinleistungsminimum im letzten Intervall

35

-

Smax

VA

Scheinleistungsmaximum im letzten Intervall

36*

-

Sfund

VA

Grundwellenscheinleistung im letzten Intervall

38

-

Q

Var

Blindleistung

39

-

Qavg

var

Blindleistungsdurchschnitt des letzten Intervalls

40

-

Qmin

var

Blindleistungsminimum im letzten Intervall

41

-

Qmax

var

Blindleistungsmaximum im letzten Intervall

42*

-

Qfund

var

Grundwellenblindleistung im letzten Intervall

-

45

EP

mWh

Bilanzierte Wirkenergie

-

46

EP pos

mWh

Bezogene Wirkenergie

-

47

EP neg

mWh

Eingespeiste Wirkenergie

-

51

ES

mWh

Scheinenergie

-

57

EQ

mWh

Blindenergie

-

63*

EP_fund

mWh

Bilanzierte Grundwellenwirkenergie

-

64*

EP pos_fund

mWh

Bezogene Grundwellenwirkenergie

-

65*

EP neg_fund

mWh

Eingespeiste Grundwellenwirkenergie

-

69*

ES _fund

mWh

Grundwellenscheinenergie

-

75*

EQ _fund

mWh

Bilanzierte Grundwellenblindenergie

-

76*

EQ pos_fund

mWh

Induktive Grundwellenblindenergie

-

77*

EQ neg_fund

mWh

Kapazitive Grundwellenblindenergie

95

-

THD_U

-

„Total Harmonic Distortion“ ist der Verzerrungsfaktor der Spannung und gibt das Verhältnis der harmonischen Anteile einer Schwingung zur ihrer Grundschwingung an.

98

-

RMS_fund_U

V

Amplitude der Grundwelle

99

-

F_Ref_U

Hz

Bezugsfrequenz der Spannungsharmonischen: Gibt die zugrundliegende Grundwellenfrequenz an, z.B.: 50 bzw. 60Hz.

100 -141

-163*

-

Harmonics U 0 bis 41

Bis 63*

% der Grundwelle

0 => Gleichanteil

1 => Grundwelle

2=> 1. Oberwelle

3=> 2. Oberwelle

165

-

THD_I

-

„Total Harmonic Distortion“ ist der Verzerrungsfaktor des Stroms und gibt das Verhältnis der harmonischen Anteile einer Schwingung zur ihrer Grundschwingung an.

166

-

TDD_I

% vom Maximalstrom

„Total Demand Distortion“ gibt das Verhältnis zwischen den Stromoberschwingungen und dem Maximalstrom an (EL3443: 1A und EL3443-0010: 5A)

168

-

RMS_fund_I

A

Amplitude der Grundwelle

169

-

F_Ref_I

Hz

Bezugsfrequenz der Stromharmonischen: Gibt die zugrundliegende Grundwellenfrequenz an, z.B.: 50 bzw. 60Hz.

170 -211

-233*

-

Harmonics I 0 bis 41 Bis 63*

% der Grundwelle

0 => Gleichanteil

1 => Grundwelle

2=> 2-te Oberwelle

3=> 3-te Oberwelle

255

-

Error: INDEX not valid

-

Fehlermeldung: Gewählter Index ist nicht verfügbar.

Werte mit Stern* sind nur in der EL3453 verfügbar.

Zuordnung der variablen Ausgabewerte für übergeordnete Werte

Werte (dez),
Eintrag in
PDOs: PMX Variant Value In Index 1-3 REAL
[0xF700:11, 0xF700:12,
0xF700:13]

Werte (dez),
Eintrag in
PDOs: PMX Variant Value In
Index 4 ULINT
[0xF700:14]

Bezeichnung

Einheit

Beschreibung

1032 (= 1024 + 8)

-

In RMS

A

Berechneter Effektivwert des Nullleiterstroms

1033 (= 1024 + 9)*

-

In peak

A

Höchster Spitzenwert des Momentanstroms im letzten Intervall

1035 (= 1024 + 11)*

-

In RMS Minimum

A

Kleinster Effektivwert des Stroms im letzten Intervall

1036 (= 1024 + 12)*

-

In RMS Maximum

A

Größter Effektivwert des Stroms im letzten Intervall

1041 (= 1024 + 17)*

-

Frequency

Hz

Frequenz des per CoE eingestellten PDO-Wertes (siehe Bezugskanal der Frequenzmessung)

1047 (= 1024 + 23)

-

Power Factor

-

Gesamtleistungsfaktor über alle Phasen

1050 (= 1024 + 26)

-

Ptot

W

Gesamtwirkleistung

1051 (= 1024 + 27)

-

Ptotavg

W

Gesamtwirkleistungsdurchschnitt des letzten Intervalls

1052 (= 1024 + 28)

-

Ptotmin

W

Gesamtwirkleistungsminimum im letzten Intervall

1053 (= 1024 + 29)

-

Ptotmax

W

Gesamtwirkleistungsmaximum im letzten Intervall

1056 (= 1024 + 32)

-

Stot

VA

Gesamtscheinleistung

1057 (= 1024 + 33)

-

Stotavg

VA

Gesamtscheinleistungsdurchschnitt des letzten Intervalls

1058 (= 1024 + 34)

-

Stotmin

VA

Gesamtscheinleistungsminimum im letzten Intervall

1059 (= 1024 + 35)

-

Stotmax

VA

Gesamtscheinleistungsmaximum im letzten Intervall

1062 (= 1024 + 38)

-

Qtot

var

Gesamtblindleistung

1063 (= 1024 + 39)

-

Qtotavg

var

Gesamtblindleistungsdurchschnitt des letzten Intervalls

1064 (= 1024 + 40)

-

Qtotmin

var

Gesamtblindleistungsminimum im letzten Intervall

1065 (= 1024 + 41)

-

Qtotmax

var

Gesamtblindleistungsmaximum im letzten Intervall

-

1069 (= 1024 + 45)

Eptot

mWh

Bilanzierte Gesamtwirkenergie

-

1070 (= 1024 + 46)

EPtot pos

mWh

Bezogene Gesamtwirkenergie

-

1071 (= 1024 + 47)

EPtot neg

mWh

Eingespeiste Gesamtwirkenergie

-

1072 (= 1024 + 48)

Eptot_intervall

mWh

Bilanzierte Gesamtwirkenergie im letzten Intervall

-

1073 (= 1024 + 49)

EPtot pos_intervall

mWh

Bezogene Gesamtwirkenergie im letzten Intervall

-

1074 (= 1024 + 50)

EPtot neg_intervall

mWh

Eingespeiste Gesamtwirkenergie im letzten Intervall

-

1075 (= 1024 + 51)

EStot

mWh

Gesamtscheinenergie

-

1078 (= 1024 + 54)

EStot_intervall

mWh

Gesamtscheinenergie im letzten Intervall

-

1081 (= 1024 + 57)

EQtot

mWh

Gesamtblindenergie

-

1084 (= 1024 + 60)

EQtot_intervall

mWh

Gesamtblindenergie im letzten Intervall

1094 (= 1024 + 70)

-

PhiL1L2

°

Phasenverschiebungswinkel zwischen Phase L1 und L2

1095 (= 1024 + 71)

-

PhiL1L3

°

Phasenverschiebungswinkel zwischen Phase L1 und L3

1096 (= 1024 + 72)

-

Unbalance

-

Verhältnis zwischen Gegen- und Mitsystem der Spannungen

1104 (= 1024 + 80)

-

PQF

-

Power Quality Faktor

1105 (= 1024 + 81)

-

PQF Avg

-

Durchschnittswert des Power Quality Faktors im letzten Intervall

1106 (= 1024 + 82)

-

PQF Min

-

Minimum des Power Quality Faktors im letzten Intervall

1107 (= 1024 + 83)

-

PQF Max

-

Maximum des Power Quality Faktors im letzten Intervall

-

1124 (= 1024 + 100)*

Eptot_fund

mWh

Bilanzierte Gesamtgrundwellenwirkenergie

-

1125 (= 1024 + 101)*

EPtot_fund pos

mWh

Bezogene Gesamtgrundwellenwirkenergie

-

1126 (= 1024 + 102)*

EPtot_fund neg

mWh

Eingespeiste Gesamtgrundwellenwirkenergie

-

1127 (= 1024 + 103)*

Eptot_fund _intervall

mWh

Bilanzierte Gesamtgrundwellenwirkenergie im letzten Intervall

-

1128 (= 1024 + 104)*

EPtot_fund pos_intervall

mWh

Bezogene Gesamtgrundwellenwirkenergie im letzten Intervall

-

1129 (= 1024 + 105)*

EPtot_fund neg_intervall

mWh

Eingespeiste Gesamtgrundwellenwirkenergie im letzten Intervall

-

1130 (= 1024 + 106)*

EStot_fund

mWh

Gesamtgrundwellenscheinenergie

-

1133 (= 1024 + 109)*

EStot_fund _intervall

mWh

Gesamtgrundwellenscheinenergie im letzten Intervall

-

1136 (= 1024 + 112)*

EQtot_fund

mWh

Bilanzierte Gesamtgrundwellenblindenergie

-

1137 (= 1024 + 113)*

EQtot_fund pos

mWh

Induktive Gesamtgrundwellenblindenergie

-

1138 (= 1024 + 114)*

EQtot_fund neg

mWh

Kapazitive Gesamtgrundwellenblindenergie

-

1139 (= 1024 + 115)*

EQtot_fund _intervall

mWh

Bilanzierte Gesamtgrundwellenblindenergie im letzten Intervall

-

1140 (= 1024 + 116)*

EQtot_fund pos_intervall

mWh

Induktive Gesamtgrundwellenblindenergie im letzten Intervall

-

1141 (= 1024 + 117)*

EQtot_fund neg_intervall

mWh

Kapazitive Gesamtgrundwellenblindenergie im letzten Intervall

1154 (= 1024 + 130)*

-

Ptot_fund

W

Gesamtgrundwellenwirkleistung

1155 (= 1024 + 131)*

-

Ptotavg_fund

W

Gesamtgrundwellenwirkleistungsdurchschnitt des letzten Intervalls

1156 (= 1024 + 132)*

-

Ptotmin_fund

W

Gesamtgrundwellenwirkleistungsminimum im letzten Intervall

1157 (= 1024 + 133)*

-

Ptotmax_fund

W

Gesamtgrundwellenwirkleistungsmaximum im letzten Intervall

1160 (= 1024 + 136)*

-

Stot_fund

VA

Gesamtgrundwellenscheinleistung

1161 (= 1024 + 137)*

-

Stotavg_fund

VA

Gesamtgrundwellenscheinleistungsdurchschnitt des letzten Intervalls

1162 (= 1024 + 138)*

-

Stotmin_fund

VA

Gesamtgrundwellenscheinleistungsminimum im letzten Intervall

1163 (= 1024 + 139)*

-

Stotmax_fund

VA

Gesamtgrundwellenscheinleistungsmaximum im letzten Intervall

1166 (= 1024 + 142)*

-

Qtot_fund

var

Gesamtgrundwellenblindleistung

1167 (= 1024 + 143)*

-

Qtotavg_fund

var

Gesamtgrundwellenblindleistungsdurchschnitt des letzten Intervalls

1168 (= 1024 + 144)*

-

Qtotmin_fund

var

Gesamtgrundwellenblindleistungsminimum im letzten Intervall

1169 (= 1024 + 145)*

-

Qtotmax_fund

var

Gesamtgrundwellenblindleistungsmaximum im letzten Intervall

Werte mit Stern* sind nur in der EL3453 verfügbar.

Bezugskanal der Frequenzmessung (Index 0xF800:11 und Index 0xF800:13)

Die EL34xx kann die Frequenz sowohl an einem Spannungs- als auch an einem Strompfad anliegenden Eingangssignals messen. Mit Hilfe der CoE-Objekte „Reference“ und „Frequency Source“ (F800:11 und F800:13) lässt sich einstellen, welche Frequenz als PDO ausgegeben werden soll.

Standardwert: Spannung an Kanal 1

PT2-Filter (EL3453)

Einstellungen 6:Abb.162: Einstellung Index F800:13; links ohne PT2-Filter (FreqSource=3), rechts mit PT2-Filter (FreqSource=5)

Einstellung zum Power Quality Faktor

Um den Power Quality Faktor auf ihr Versorgungsnetz anzupassen, müssen die nominale Spannung und Frequenz im CoE-Objekt „0xF801 PMX Total Settings PQF“ eingetragen werden. Dies kann auch über den Reiter „Settings“ geschehen, der alle wichtigen Einstellungsmöglichkeiten der Klemme bedienungsfreundlich zusammenfasst.
