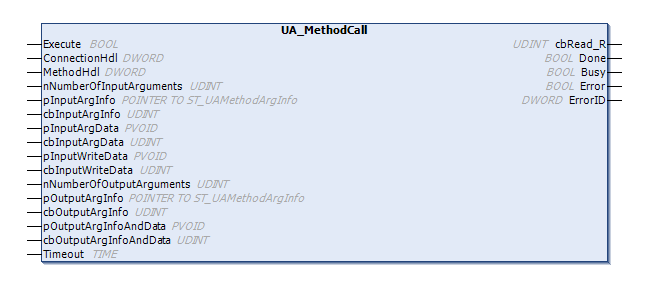

UA_MethodCall

Dieser Funktionsbaustein ruft eine Methode auf einem Remote-UA-Server auf. Die Methode wird durch eine Verbindung und ein Methodenhandle bestimmt. Erstere kann durch UA_Connect und letzterer durch UA_MethodGetHandle abgefragt werden.

Eingänge

VAR_INPUT
    Execute                     : BOOL;
    ConnectionHdl               : DWORD;
    MethodHdl                   : DWORD;
    nNumberOfInputArguments     : UDINT;
    pInputArgInfo               : POINTER TO ST_UAMethodArgInfo;
    cbInputArgInfo              : UDINT;
    pInputArgData               : PVOID;
    cbInputArgData              : UDINT;
    pInputWriteData             : PVOID;
    cbInputWriteData            : UDINT;
    nNumberOfOutputArguments    : UDINT;
    pOutputArgInfo              : POINTER TO ST_UAMethodArgInfo;
    cbOutputArgInfo             : UDINT;
    pOutputArgInfoAndData       : PVOID;
    cbOutputArgInfoAndData      : UDINT;
    Timeout                     : TIME := DEFAULT_ADS_TIMEOUT;
END_VAR

Name	Typ	Beschreibung
Execute	BOOL	Der Befehl wird durch eine steigende Flanke an diesem Eingang ausgelöst.
ConnectionHdl	DWORD	Verbindungshandle, das vorher vom Funktionsbaustein UA_Connect ausgegeben wurde.
MethodHdl	DWORD	Methodenhandle, zuvor vom Funktionsbaustein UA_MethodGetHandle ausgegeben.
nNumberOfInputArguments	UDINT	Anzahl Eingabeparameter.
pInputArgInfo	POINTER TO ST_UAMethodArgInfo	Zeigt auf die Pufferadresse, wo Eingabeparameterinformationen in Form eines Arrays ST_UAMethodArgInfo hinterlegt sind.
cbInputArgInfo	UDINT	Größe des Puffers, wo die Eingabeparameterinformation hinterlegt ist.
pInputArgData	PVOID	Zeigt auf die Pufferadresse, wo Eingabeparameter (konstanter Länge) hinterlegt sind.
cbInputArgData	UDINT	Größe des Eingabepuffers, wo Eingabeparameter (mit konstanter Länge) hinterlegt sind.
pInputWriteData	PVOID	Zeiger auf Pufferadresse, wo Eingabeparameter (dynamischer Länge) hinterlegt sind.
cbInputWriteData	UDINT	Größe des Eingabepuffers, wo Eingabeparameter (mit dynamischer Länge) hinterlegt sind.
nNumberOfOutputArguments	UDINT	Anzahl Ausgabeparameter.
pOutputArgInfo	POINTER TO ST_UAMethodArgInfo	Zeigt auf die Pufferadresse, wo Ausgabeparameterinformationen als Array ST_UAMethodArgInfo hinterlegt sind. Für die Bestimmung des Zielspeichers der einzelnen Ausgabeparameter ist nLenData erforderlich. Die anderen Elemente können so gesetzt werden, dass eine Typprüfung der zurückgegebenen Parameter erfolgt oder undefiniert bleiben.
cbOutputArgInfo	UDINT	Größe des Puffers, wo die Ausgabeparameterinformation hinterlegt ist.
pOutputArgInfoAndData	PVOID	Zeigt auf die Pufferadresse, wo die Ausgabeparameter als BYTE-Array gespeichert werden sollen. Das BYTE-Array enthält die Anzahl der Ausgabeparameter als DINT, 4 reservierte Bytes und Parameterinformationen als ARRAY OF ST_UAMethodArgInfo (mit der Länge der Ausgabeparameter) gefolgt von reinen Daten. Beachten Sie, dass die Daten als 1-byte-Alignment gepackt sind.
cbOutputArgInfoAndData	UDINT	Größe des Puffers, in dem die Ausgabeparameter als BYTE-Array gespeichert werden sollen.
Timeout	TIME	Zeit bis zum Abbruch der Funktion. DEFAULT_ADS_TIMEOUT ist eine globale Konstante, gesetzt auf 5 Sekunden.

Ausgänge

VAR_OUTPUT
    cbRead_R     : UDINT;
    Done         : BOOL;
    Busy         : BOOL;
    Error        : BOOL;
    ErrorID      : UDINT;
END_VAR

Name	Typ	Beschreibung
cbRead_R	UDINT	Zählt alle empfangenen Bytes.
Done	BOOL	Schaltet auf TRUE, wenn der Funktionsbaustein erfolgreich ausgeführt wurde.
Busy	BOOL	TRUE, bis der Baustein einen Befehl ausführt hat, maximal für die Dauer des „Timeout“ am Eingang. Solange Busy = TRUE ist, akzeptieren die Eingänge keinen neuen Befehl. Es wird nicht die Zeit der Verbindung sondern die Empfangszeit überwacht.
Error	BOOL	Schaltet auf TRUE, wenn bei der Ausführung eines Befehls ein Fehler auftritt. Der befehlsspezifische Fehlercode ist in nErrID enthalten.
ErrorID	UDINT	Enthält den befehlsspezifischen Fehlercode des zuletzt ausgeführten Befehls.

Voraussetzungen

Entwicklungsumgebung	Zielplattform	Einzubindende SPS-Bibliotheken
TwinCAT 3.1	Win32, Win64, CE-X86, CE-Arm®	Tc3_PLCopen_OpcUa
