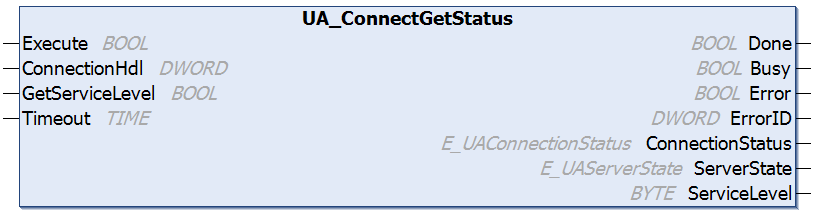

UA_ConnectGetStatus

Dieser Funktionsbaustein überprüft den Verbindungsstatus einer existierenden Verbindung zu einem anderen OPC UA Server. Die Verbindung wird hierbei über den jeweiligen Connection Handle referenziert. Der Status wird dann als E_UAConnectionStatus zurückgegeben. Der Verbindungsstatus wird anhand der internen Session-Info bzw. des OPC UA Heartbeats ermittelt, es wird keine zusätzliche Kommunikation (Read o.ä.) durchgeführt.

Über den zusätzlichen Eingabeparameter GetServiceLevel lässt sich das ServiceLevel des OPC UA Servers auslesen. Hierfür wird im Hintergrund ein Lesebefehl an den Server abgesetzt, um diese Information zu ermitteln.

Eingänge

VAR_INPUT
    Execute            : BOOL;
    ConnectionHdl      : DWORD;
    GetServiceLevel    : BOOL;
    Timeout            : TIME := DEFAULT_ADS_TIMEOUT;
END_VAR

Name	Typ	Beschreibung
Execute	BOOL	Der Befehl wird durch eine steigende Flanke an diesem Eingang ausgelöst.
ConnectionHdl	DWORD	Connection Handle einer existierenden Kommunikationsverbindung.
GetServiceLevel	BOOL	Liest das ServiceLevel des OPC UA Servers aus.
Timeout	TIME	Zeit bis zum Abbruch der Funktion. DEFAULT_ADS_TIMEOUT ist eine globale Konstante, gesetzt auf 5 Sekunden. Der Wert muss passend zum ST_UASessionConnectInfo.tConnectionTimeout gesetzt werden. Hierbei gilt die Faustregel: ADS Timeout > 2 * ConnectionTimeout.

Ausgänge

VAR_OUTPUT
    Done             : BOOL;
    Busy             : BOOL;
    Error            : BOOL;
    ErrorID          : DWORD;
    ConnectionStatus : E_UAConnectionStatus;
    ServerState      : E_UAServerState;
    ServiceLevel     : BYTE;
END_VAR

Name	Typ	Beschreibung
Done	BOOL	Schaltet auf TRUE, wenn der Funktionsbaustein erfolgreich ausgeführt wurde.
Busy	BOOL	TRUE, bis der Baustein einen Befehl ausführt hat, maximal für die Dauer des „Timeout“ am Eingang. Solange Busy = TRUE ist, akzeptieren die Eingänge keinen neuen Befehl. Es wird nicht die Zeit der Verbindung sondern die Empfangszeit überwacht.
Error	BOOL	Schaltet auf TRUE, wenn bei der Ausführung eines Befehls ein Fehler auftritt. Der befehlsspezifische Fehlercode ist in ErrorID enthalten.
ErrorID	DWORD	Enthält den befehlsspezifischen Fehlercode des zuletzt ausgeführten Befehls.
ConnectionStatus	E_UAConnectionStatus	Verbindungsstatus (siehe E_UAConnectionStatus).
ServerState	E_UAServerState	Serverstatus (siehe E_UAServerState).
ServerState	BYTE	ServiceLevel des OPC UA Servers.

Voraussetzungen

Entwicklungsumgebung	Zielplattform	Einzubindende SPS-Bibliotheken
TwinCAT 3.1	Win32, Win64, CE-X86, CE-Arm®	Tc3_PLCopen_OpcUa

SPS-Bibliothek	Benötigte Version
Tc3_PLCopen_OpcUa	>= 3.2.11.0
