FB_CrankDoubleShaftTableGenerator

Implementiert einen Berechnungsalgorithmus für einen Kurbeltriebmechanismus mit beidseitigem Antriebshebel.

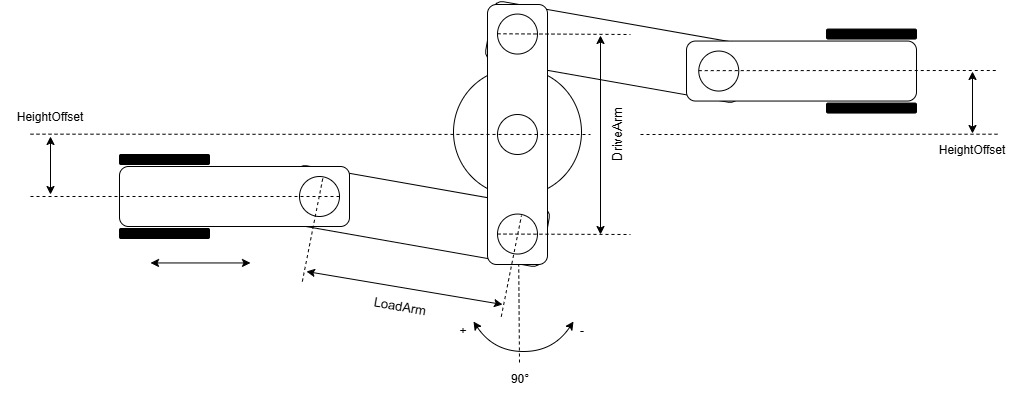

	Namen der Bemaßungsbezeichnungen in der Skizze Die Bemaßungsbezeichnungen gleichen den Namen der zu konfigurierenden Eigenschaften der Klasse.

Syntax:

FUNCTION_BLOCK FB_CrankTableGenerator EXTENDS FB_TrafoTableGenerator

Name	Typ	Zugriff	Beschreibung
LookUp	I_CammingLookUp	Get, Set	Schnittstelle auf die zu beschreibende Tabelle
AsymHalf	I_CrankDoubleShaftTableGenerator_Half	Get	Schnittstelle auf eine asymmetrische Hälfte des Kurbeltriebs. Hinweis Wird diese Eigenschaft mindestens einmal aufgerufen, schaltet die Klasse auf den asymmetrischen Betriebsmodus um.
DriveArm	LREAL	Get, Set	Am Antrieb befestigter Hebelarm.
HeightOffset	LREAL	Get, Set	Höhenversatz zwischen Führungsrichtung der Last und Drehpunkt des Antriebs.
LoadArm	LREAL	Get, Set	Übertragungshebel auf die geführte Lastseite.
DriveHighEnd	LREAL	Get, Set	Oberes Limit der Antriebsposition.
DriveLowEnd	LREAL	Get, Set	Unteres Limit der Antriebsposition.
DriveStep	LREAL	Get	Schrittweite der Antriebspositionen.
ParamValid	BOOL	Get	Die eingestellten Parameter haben gültige Werte.
Points	INT	Get, Set	Anzahl der Punkte die definiert werden sollen.

Name	Beschreibung
DefineTable()	Startet die Berechnung der Transformationstabelle.
Reset()	Setzt Berechnungen des Generators zurück.

Typ	Beschreibung
I_TrafoTableGenerator	Standardschnittstelle auf FB_TrafoTableGenerator.
I_CrankDoubleShaftTableGenerator	Standardschnittstelle auf FB_CrankDoubleShaftTableGenerator.

Entwicklungsumgebung	Zielplattform	Einzubindende SPS-Bibliotheken
TwinCAT v3.1.4024.66	PC oder CX (x64, x86)	Tc3_PlasticFunctions (>= v12.10.0.0)
