ArrowMotionGraph

Mit dem ArrowMotionGraph-Control können Benutzer auf Konfigurationen verschiedener Segmente von Achsenbewegungen zugreifen. Positionen und Geschwindigkeiten für die verschiedenen Segmente in jeder Bewegung werden als Pfeile auf dem Control angezeigt; die Breite jedes Pfeils ist proportional zur Geschwindigkeit des jeweiligen Segments.

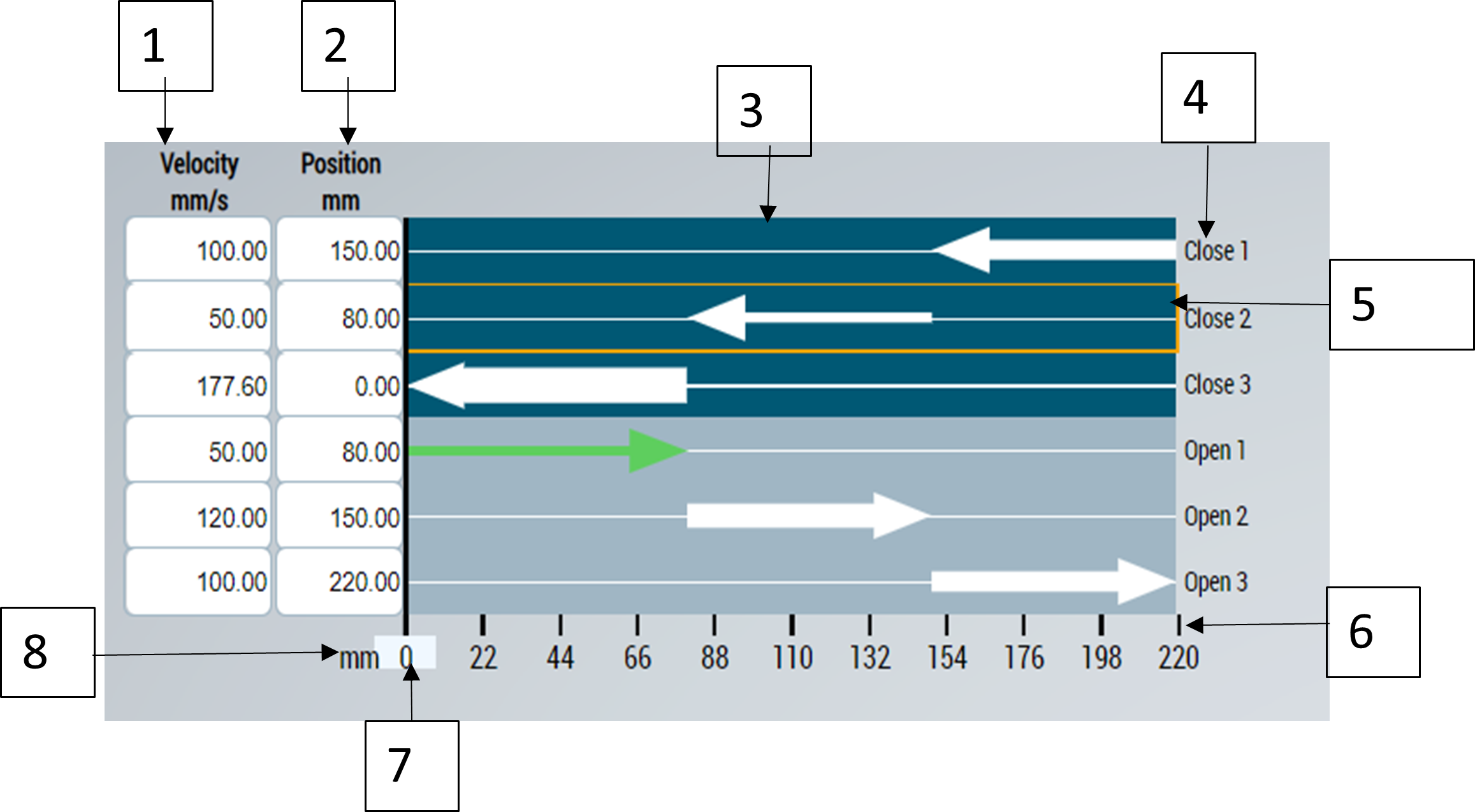

Dieses Control besteht aus folgenden Komponenten:

1. Geschwindigkeitswerte für jedes Segment
2. Positionswerte für jedes Segment
3. Visualisierung der Bewegungssegmente der Achse
4. Namen der Segmente
5. Header Text
6. Lineare Skala
7. Istposition der Achse
8. Skaleneinheit
9. Auswahl der Unterseite anzeigen
10. Schaltflächen zum Hinzufügen oder Entfernen von Bewegungssegmenten
11. Schaltflächen zum Aktivieren oder Zurücksetzen neuer Änderungen

Aktion ActivateConfig Alle neuen Änderungen am Control müssen über die Aktion ActivateConfig aktiviert werden, um neue Werte an die SPS zu senden.
