Source Mode

In dieser Bibliothek wird zwischen Internal und Manual als Quellen für Wertvorgaben unterschieden. Der Source Mode ist ein Zustandsautomat zur Verwaltung von Wertvorgaben von diesen Quellen.

Zugangswege

Internal Wertvorgaben werden von der internen SPS-Logik geschrieben. Die Variablennamen werden dabei um das Suffix *Int erweitert.

Manual Wertvorgaben werden von einer manuellen Bedienung (z.B. über OPC-UA) geschrieben. Sie sind als externe Variablen deklariert und können nicht über die interne SPS-Logik geschrieben werden. Manual Wertvorgaben erweitern den Variablennamen um das Suffix *Man.

Zustände

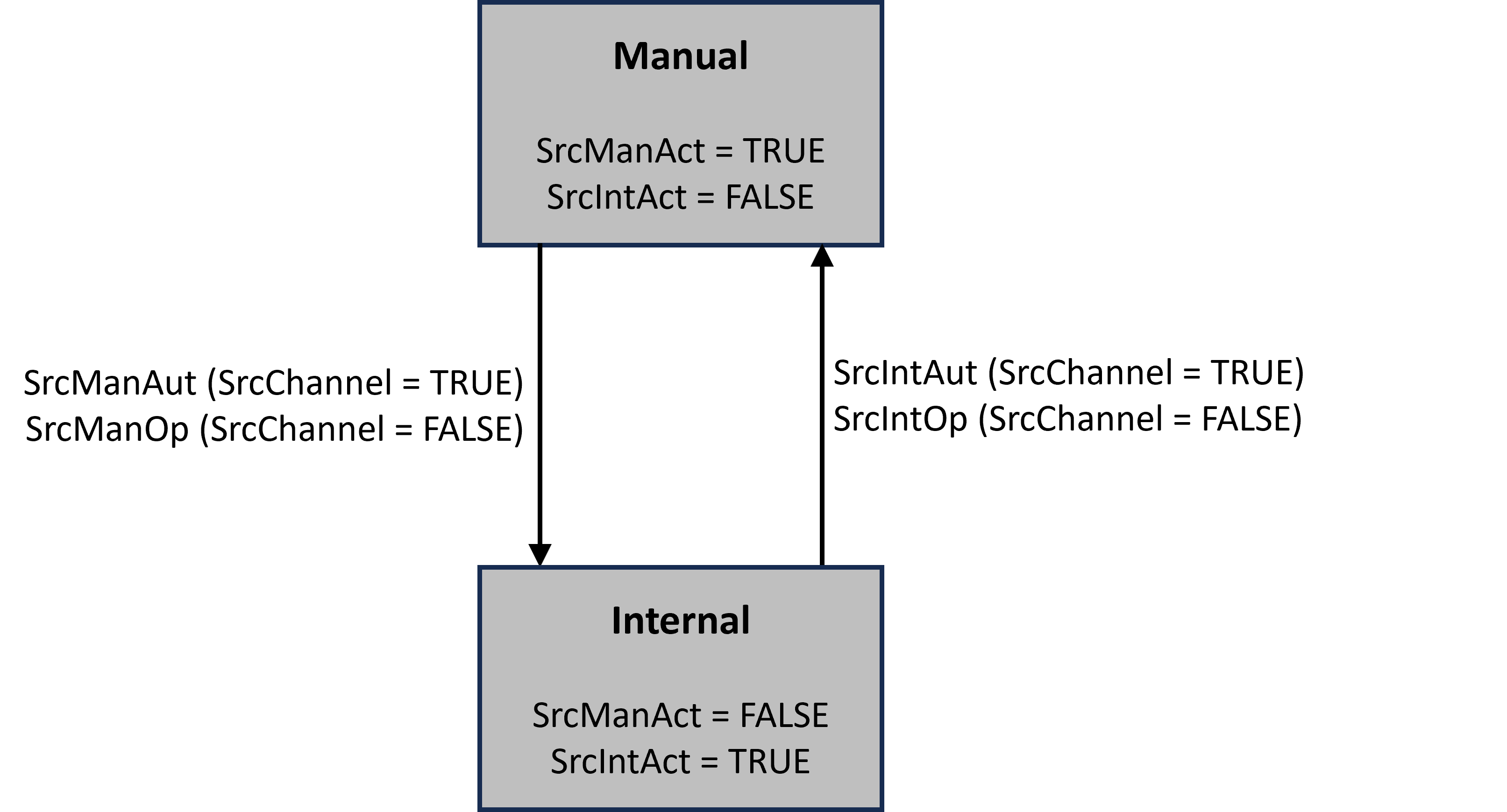

Der Zustandsautomat hat zwei Zustände: Internal und Manual. Im Zustand Internal werden *Int Wertvorgaben bearbeitet bzw. im Zustand Manual werden *Man Wertvorgaben bearbeitet.

Der aktuelle Zustand wird über die Ausgänge SrcManAct und SrcIntAct angezeigt.

Zustandswechsel

Ein Zustandswechsel erfolgt über Schaltanfragen der internen SPS-Logik *Aut oder über einen Bediener *Op (nach dem Handshake-Verfahren). Der Eingang SrcChannel wird über die interne SPS-Logik gesetzt und gibt an, welche Quelle zurzeit einen Zustandswechsel auslösen kann.

Internal ist höher priorisiert als Manual. Daher wird bei gleichzeitiger Anfrage beider Zustände der Zustand Internal eingenommen.

	Der `Source Mode` ist ein Bestandteil von Objekten und kann nicht alleinstehend verwendet werden.

Eingänge

Name	Typ	Beschreibung	OPC-UA-Zugriff
SrcChannel	BOOL	Auswahl der Schaltanfragen für den Zustandsautomaten: 1: `Automatic` Schaltanfragen werden berücksichtigt. 0: `Operator` Schaltanfragen werden berücksichtigt.	Lesen
SrcIntAut	BOOL	`Automtaic` Schaltanfrage, um den `SourceMode` in den Zustand `Internal` zu überführen	Lesen
SrcManAut	BOOL	`Automatic` Schaltanfrage, um den `SourceMode` in den Zustand `Manual` zu überführen	Lesen

Name

Typ

Beschreibung

OPC-UA-Zugriff

SrcChannel

BOOL

Auswahl der Schaltanfragen für den Zustandsautomaten:

1: Automatic Schaltanfragen werden berücksichtigt.

0: Operator Schaltanfragen werden berücksichtigt.

Lesen

SrcIntAut

BOOL

Automtaic Schaltanfrage, um den SourceMode in den Zustand Internal zu überführen

Lesen

SrcManAut

BOOL

Automatic Schaltanfrage, um den SourceMode in den Zustand Manual zu überführen

Lesen

Ausgänge

Name	Typ	Beschreibung	OPC-UA-Zugriff
SrcIntAct	BOOL	`SourceMode` ist im Zustand `Internal.`	Lesen
SrcManAct	BOOL	`SourceMode` ist im Zustand `Manual.`	Lesen

Externe Variablen

Name	Typ	Beschreibung	OPC-UA-Zugriff
SrcIntOp	BOOL	`Operator` Schaltanfrage, um den `SourceMode` in den Zustand `Internal` zu überführen. 0→1: `Operator` Anfrage 1→0: Anfrage wurde verarbeitet.	Lesen/schreiben
SrcManOp	BOOL	`Operator` Schaltanfrage, um den `SourceMode` in den Zustand `Manual` zu überführen. 0→1: `Operator` Anfrage 1→0: Anfrage wurde verarbeitet.	Lesen/schreiben

Name

Typ

Beschreibung

OPC-UA-Zugriff

SrcIntOp

BOOL

Operator Schaltanfrage, um den SourceMode in den Zustand Internal zu überführen.

0→1: Operator Anfrage

1→0: Anfrage wurde verarbeitet.

Lesen/schreiben

SrcManOp

BOOL

Operator Schaltanfrage, um den SourceMode in den Zustand Manual zu überführen.

0→1: Operator Anfrage

1→0: Anfrage wurde verarbeitet.

Lesen/schreiben

Methoden

Name	Beschreibung
SetInternal	Versetzt den Zustandsautomaten `SourceMode` der Schnittstelle in den Zustand `Internal.`
SetManual	Versetzt den Zustandsautomaten `SourceMode` der Schnittstelle in den Zustand `Manual.`
