Leuchten

Alle Leuchten sind auf mehrere Linien aufgeteilt. Jede Linie hat 0 bis 63 Leuchten (gleichzeitig die physikalische Adresse).

Leuchtenbezeichnung	Anzeige der Leuchtenbezeichnung, ist im Dialog veränderbar.
Leuchte	Anzeige in Gelb wenn die Leuchte eingeschaltet ist.
Wartung	Anzeige in Rot wenn der Wartungsmodus aktiv ist.
Aktueller Wert / Leuchtenwert	Anzeige des aktuellen Lichtwertes, welcher den Leuchten übergeben wird. Der Wert wird in Dali-Werten angezeigt.
Gruppen	Alle Gruppen, die diesen Leuchten zugeordnet sind, werden angezeigt. Es können bis zu 8 Gruppen zugewiesen werden. Die Leuchte nimmt immer den Wert derjenigen Gruppe an, welche derzeit den größten Dali-Wert vorgibt. Die Gruppe „0“ bewirkt nichts.
Status	Der Status gibt an, ob sich die Leuchte oder das EVG (Elektrisches Vorschaltgerät) im Fehlerfall befindet.
Betriebsstunden	Anzeige der Betriebsstunden. Im Minutentakt wird jede Leuchte ausgewertet. Die manuelle Übersteuerung wird nicht mitgezählt. Unter EVG tauschen? können die gezählten Stunden zurückgesetzt werden.

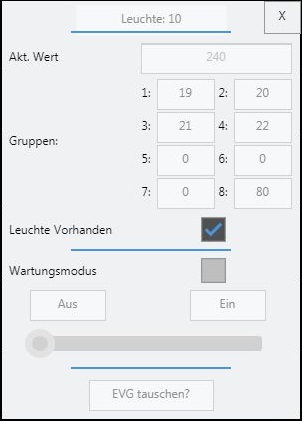

Wartungsmodus	Im Leuchten-Dialog können Sie den Wartungsmodus für die Leuchten einzeln aktivieren. Dabei werden alle anderen Leuchtenbefehle übersteuert. Sie können die Leuchte ein- oder ausschalten, sowie über einen Schieberegler dimmen, für Testzwecke oder zum Übersteuern im Fehlerfall.
Aktivieren	Aktiviert die Leuchte. Inaktive Leuchten werden ignoriert und sind in der Anzeige unsichtbar.
EVG tauschen?	Neuprogrammierung des Vorschaltgerätes von der Steuerung aus (s. u.)

Muss ein Vorschaltgerät getauscht werden, kann die Neuprogrammierung automatisch von der Steuerung erfolgen:

1. Betätigen Sie dafür im Leuchten-Dialog der jeweiligen Leuchte den Button EVG tauschen?.

Es öffnet sich ein Dialog mit Warnhinweisen. Es darf maximal ein Vorschaltgerät gleichzeitig gewechselt werden.

2. Sobald ein EVG gewechselt wurde, starten Sie den Adressierungsmodus über den Button Adressierung Modus.

3. Mit Klick auf Start wird das gewechselte Vorschaltgerät programmiert. Es erhält dieselbe Adressierung, welche das vorherige hatte.

Wenn der Vorgang erfolgreich abgeschlossen wurde, sollte der Wert adressierte Vorschaltgeräte auf „1“ stehen.

Wenn mehr Geräte adressiert wurden, müssen diese genau zugeordnet werden (Siehe Adressierung).
