FB_BA_Alm

Der FB_BA_Alm repräsentiert einen Alarmbaustein mit zuschaltbarem Alarmspeicher und Quittierung.

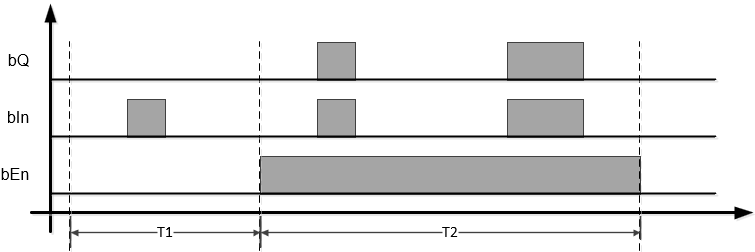

ohne Alarmspeicher (bRstReqd = FALSE)

T1: Der Baustein ist nicht aktiviert (bEn = FALSE). Eine Meldung am Eingang bIn hat keinerlei Auswirkung auf den Alarmausgang bQ.
T2: Der Baustein ist aktiviert (bEn = TRUE). Der Alarmausgang bQ bleibt immer so lange gesetzt, wie die Meldung am Eingang bIn ansteht.

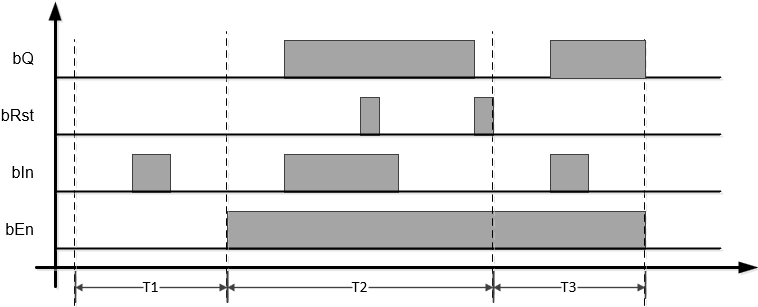

mit Alarmspeicher (bRstReqd = TRUE)

T1: Der Baustein ist nicht aktiviert (bEn = FALSE). Eine Meldung am Eingang bIn hat keinerlei Auswirkung auf den Alarmausgang bQ.
T2: Der Baustein ist aktiviert (bEn = TRUE). Eine steigende Flanke am Meldeeingang bIn setzt den Alarmausgang bQ. Dieser kann durch eine steigende Flanke am Reset-Eingang bRst zurückgesetzt werden, jedoch nur, wenn die Meldung an bIn nicht mehr ansteht.
T3: Alarmmeldungen an bQ stehen grundsätzlich nur so lange an, wie der Baustein an bEn freigegeben ist.

Syntax

FUNCTION_BLOCK FB_BA_Alm
VAR_INPUT
  bEn                     : BOOL;
  bIn                     : BOOL;
  bRstReqd                : BOOL;
  bRst                    : BOOL;
END_VAR
VAR_OUTPUT
  bQ                      : BOOL;
END_VAR

Eingänge

Name	Typ	Beschreibung
bEn	BOOL	Freigabe des Funktionsbausteins.
bIn	BOOL	Meldeeingang
bRstRqd	BOOL	Aktivierung des Alarmspeicher (Quittierpflichtigkeit).
bRst	BOOL	Flankengesteuerter Eingang für das Rücksetzen des alarms.

Ausgänge

Name	Typ	Beschreibung
bQ	BOOL	Alarmausgang

Voraussetzungen

Entwicklungsumgebung	Erforderliche SPS-Bibliothek
TwinCAT ab v3.1.4024.62	Tc3_BA2 ab v5.5.18.0
