FB_BA_FixedLimitCtrl

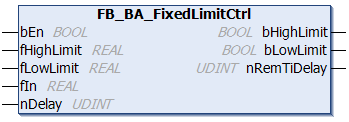

Der Funktionsbaustein FB_BA_FixedLimitCtrl dient zur Überwachung eines festen Wertes.

Um den Wert zu überwachenden Wert fIn herum wird ein Toleranzbereich definiert.
Der Toleranzbereich ergibt sich aus einem oberen Grenzwert fHighLimit und einem unteren Grenzwert fLowLimit.

Übersteigt der Wert fIn den oberen Grenzwert des Toleranzbereiches, dann wird der Ausgang bHighLimit gesetzt. Eine Ansprechverzögerung des Ausgangs bHighLimit kann mit der Zeitvariable nDelay parametriert werden.

Unterschreitet der Wert fIn den unteren Grenzwert des Toleranzbereiches, dann wird der Ausgang bLowLimit gesetzt. Eine Ansprechverzögerung des Ausgangs bLowLimit kann mit der Zeitvariable nDelay parametriert werden.

Ist fLowLimit > fHighLimit, so wird intern fLowLimit auf fHighLimit korrigiert.

Eingänge

VAR_INPUT
  bEn          : BOOL;
  fHighLimit   : REAL := 32;
  fLowLimit    : REAL := 16;
  fIn          : REAL;
  nDelay       : UDINT;
END_VAR

Name	Typ	Beschreibung
bEn	BOOL	Allgemeine Freigabe des Funktionsbausteins. Wenn bEn FALSE ist, so sind die Meldeausgänge bHighLimit und bLowLimit ebenfalls FALSE.
fHighLimit	REAL	Vorgabe oberer Grenzwert.
fLowLimit	REAL	Vorgabe unterer Grenzwert.
fIn	REAL	Zu überwachender Eingangswert.
nDelay	UDINT	Ansprechverzögerung [s] der Ausgänge bHighLimit/bLowLimit. Die Eingabe der Zeitangabe ist auf den globalen Parameter BAComn_Global.udiMaxSecInMilli aus der Tc3_BA2_Common Bibliothek limitiert (siehe BAComn_Global).

Ausgänge

VAR_OUTPUT
  bHighLimit         : BOOL;
  bLowLimit          : BOOL;
  nRemTiDelay        : UDINT;
END_VAR

Name	Typ	Beschreibung
bHighLimit	BOOL	Oberer Grenzwert erreicht.
bLowLimit	BOOL	Unterer Grenzwert erreicht.
nRemTiDelay	UDINT	Verbleibende Zeit nach Überschreitung eines Grenzwertes bis entweder der Ausgang bHighLimit oder bLowLimit ansprechen.

Voraussetzungen

Entwicklungsumgebung	Erforderliche SPS-Bibliothek
TwinCAT ab v3.1.4024.22	Tc3_BA2 ab v5.2.5.0
