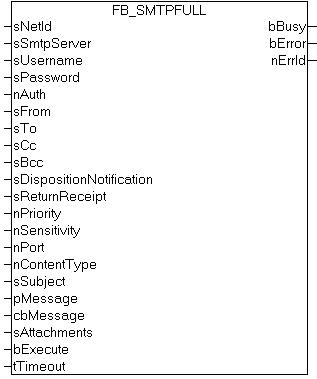

FB_SmtpFull

Der Funktionsbaustein FB_SmtpFull kommuniziert über ADS mit dem TwinCAT SMTP Server. Er bietet sehr umfangreiche E-Mail-Funktionalitäten, wie zum Beispiel die Priorisierung von E-Mails aus der SPS heraus. Im Detail werden die einzelnen Parameter in dieser Dokumentation erläutert.

Eingänge

VAR_INPUT
    sNetId         : T_AmsNetID;    (* AmsNetID *)
    sSmtpServer    : T_MaxString;   (* Smtp Server addres ( IP or Name) *)
    sUsername      : T_MaxString;   (* Smtp Username *)
    sPassword      : T_MaxString;   (* Smtp Password *)
    nAuth          : UDINT;         (* Smtp Auth Type*)
    sFrom          : T_MaxString;   (* Sender stzring *)
    sTo            : T_MaxString;   (* To recipient string *)
    sCc            : T_MaxString;   (* Cc recipient string *)
    sBcc           : T_MaxString;   (* Bcc recipient string *)
    sDispositionNotification : T_MaxString;  (* Disposition notification recipent string *)
    sReturnReceipt : T_MaxString;   (* Return recipent string *)
    nPriority      : UDINT;         (* Priority value *)
    nSensitivity   : UDINT;         (* Sensitivity value *)
    nPort          : UDINT;         (* Communication port *)
    nContentType   : UDINT;         (* Content type *)
    sSubject       : T_MaxString;   (* Subject string *)
    pMessage       : DWORD;         (* Pointer to the message *)
    cbMessage      : UDINT;         (* Messagelenght in byte to send *)
    sAttachments   : ARRAY [0..32] OF STRING; (* Different attachments *)
    bExecute       : BOOL;          (* Trigger flag *)
    tTimeout       : TIME := T#20s; (* Communication timeout *)END_VAR

Name	Typ	Beschreibung
sNetId	T_AmsNetID	AmsNetID, auf dem der TwinCAT SMTP Server läuft.
sSmtpServer	T_MaxString	Name oder IP des SMTP-Servers
sUsername	T_MaxString	Benutzername des SMTP Servers
sPassword	T_MaxString	Passwort für den SMTP Server
nAuth	UDINT	Smtp Auth Type: 0 = AUTH NONE 1 = RESERVED 2 = AUTH LOGIN 3 = AUTH NTLM 4 = AUTH PLAIN
sFrom	T_MaxString	Ein String, der die E-Mail-Adresse des Absenders enthält. Der Absender muss festgelegt werden. Der String ist auf 255 Zeichen limitiert.
sTo	T_MaxString	Ein String, der die E-Mail-Adresse des Empfängers enthält. Mindestens ein Empfänger muss eingetragen werden. Es ist auch möglich mehrere Adressen einzutragen. Diese müssen per Semikolon getrennt werden. Der String ist auf 255 Zeichen limitiert.
sCc	T_MaxString	Ein String, der die E-Mail-Adresse von weiteren Empfängern enthält (cc=carbon copy). Es ist möglich, mehrere Adressen von Empfängern einzutragen. Diese müssen dann durch ein Semikolon getrennt werden. Der String kann auch leer bleiben. Dem/den Empfänger(n) wird eine Kopie der E-Mail-Adresse zugeschickt. Die E-Mail-Adresse des Empfängers ist für andere Empfänger sichtbar. Der String ist auf 255 Zeichen limitiert.
sBcc	T_MaxString	Ein String, der die E-Mail-Adressen von weiteren Empfängern enthält (Bcc = blind carbon copy). Es ist möglich, mehrere Adressen von Empfängern einzutragen. Diese müssen dann durch ein Semikolon getrennt werden. Der String kann auch leer bleiben. Dem/den Empfänger(n) wird eine Kopie der E-Mail zugeschickt. Die E-Mail-Adresse der Empfänger ist für andere Empfänger nicht sichtbar. Der String ist auf 255 Zeichen limitiert.
sDispositionNotification	T_MaxString	Die hier angegebene E-Mail-Adresse, erhält eine Lesebestätigung der Empfänger von sTo und sCc. Voraussetzung dafür ist jedoch, dass diese auch von den Empfängern gesendet wird.
sReturnReceipt	T_MaxString	An die hier angegebene E-Mail-Adresse wird eine Übertragungsbestätigung der gesendeten Mail geschickt.
nPriority	UDINT	Mit diesem Parameter können Sie die Priorität der E-Mail einstellen: 1 = Highest 2 = not used 3 = Normal 4 = not used 5 = Lowest
nSensitivity	UDINT	Mit diesem Parameter können Sie die Vertraulichkeit der Nachricht einstellen: 0 = Private 1 = Personal 2 = Normal 3 = Confidential
nPort	UDINT	Hier können Sie den Kommunikations-Port auswählen. Sollten Sie keinen eigenen Port eintragen, so wird auf den Default-Port 25 zurückgegriffen.
nContentType	UDINT	Durch diesen Parameter ist es möglich beispielsweise HTML-Code, welcher per Pointer (pMessage) und Größe (cbMessage) einer Stringvariablen dem Baustein übergeben wird, in der E-Mail lesbar zu machen.
sSubject	T_MaxString	Dieser String enthält den Betreff der E-Mail. Falls die E-Mail ohne Betreff gesendet wird, wird automatisch der Computername des Absenders in die Betreffzeile geschrieben (z. B. "E-Mail gesendet von: CX_00762C"). Der String der Betreffzeile ist auf 255 Zeichen limitiert.
pMessage	DWORD	Dieser Parameter gibt die Adresse des Strings, welcher den Nachrichtentext enthält, an. Falls die E-Mail ohne Text gesendet wird, wird automatisch das Datum und die Uhrzeit eingesetzt (z. B. "Mail send at Thu, 23 Mar 2006 02:31:44 -0800"). Die Adresse des Strings kann mit dem ADR Operator ermittelt werden.
cbMessage	UDINT	Länge des E-Mail-Textes. Die Länge kann durch den LEN Operator festgelegt werden.
bExecute	ARRAY [0..32] OF STRING	Der Funktionsbaustein wird durch eine steigende Flanke an dieser Eingangsvariablen aktiviert.
sAttachments	BOOL	Auflistung von Dateinamen
tTimeout	TIME	Die erlaubte maximale Zeit, um einen Befehl auszuführen.

Ausgänge

VAR_OUTPUT
    bBusy  : BOOL;
    bError : BOOL;
    nErrId : UDINT;
END_VAR

Name	Typ	Beschreibung
bBusy	BOOL	Der Output bleibt TRUE, bis der Block einen Befehl ausgeführt hat, allerdings nur bis zum Ablauf von tTimeOut.
bError	BOOL	Der Output wird auf TRUE umgeschaltet, sobald ein Fehler bei der Ausführung des Befehls auftaucht. Der befehlsspezifische Fehler ist in iErrorId enthalten.
nErrId	UDINT	Beinhaltet den befehlsspezifischen Fehlercode des zuletzt ausgeführten Befehls (siehe Tabelle).

	Stellen Sie sicher, dass Sie \o nicht innerhalb der Byte-Anordnung verwenden, ansonsten wird die Nachricht gestoppt. Die maximale Anzahl von Zeichen in einer Nachricht beträgt 510.725 - insgesamt haben Sie 1275 Zeichen für From, To, Cc, Bcc und Subject.

Voraussetzungen

Entwicklungsumgebung	Zielplattform	Einzubindende SPS-Bibliotheken
TwinCAT v3.0.0	PC or CX (x86)	Tc2_Smtp
