Installation Windows CE
In diesem Abschnitt wird beschrieben, wie die TwinCAT 3 Function TF6310 TCP/IP auf einem Beckhoff Embedded Controller mit Windows CE installiert werden kann.
Der Setup-Prozess besteht aus vier Schritten:
- Download der Setup-Datei
- Installation auf einem Host-Computer
- Übertragung der ausführbaren Datei auf das Windows-CE-Gerät
- Installation der Software
Im letzten Abschnitt finden Sie Hinweise zum Upgrade.
Download der Setup-Datei
Die CAB-Installationsdatei für Windows CE ist Teil des TF6310 TCP/IP Setups. Daher müssen Sie nur das entsprechende Setup von www.beckhoff.com beziehen, welches automatisch alle Versionen für Windows XP, Windows 7 und Windows CE (x86 und Arm®) enthält.
Die Installationsbeschreibung für das TF6310 TCP/IP Setup ist in unserer regulären Installationsbeschreibung enthalten (siehe Installation).
Installation auf einem Host-Computer

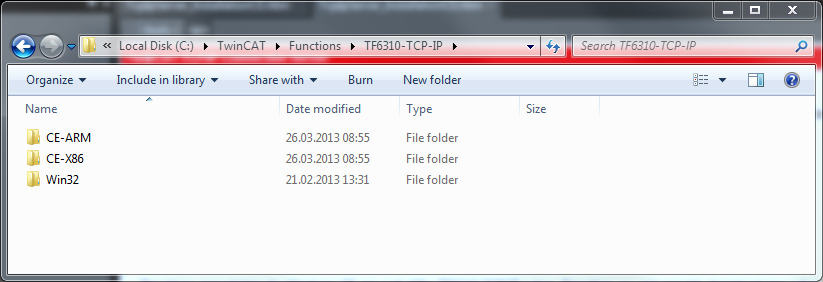

Nach der Installation enthält der Installationsordner drei Verzeichnisse - jeweils ein Verzeichnis pro Hardwareplattform:
- CE-Arm®: Arm®-basierte Embedded Controller, welche unter Windows CE laufen, z. B. CX8090, CX9020
- CE-X86: X86-basierte Embedded Controller, welche unter Windows CE laufen, z. B. CX50xx. CX20x0
- Win32: Embedded Controller, welche unter Windows XP, Windows 7 oder Windows Embedded Standard laufen

Die Verzeichnisse CE-Arm® und CE-X86 enthalten die CAB-Dateien der TF6310 Function für Windows CE in Bezug auf die jeweilige Hardwareplattform Ihres Windows-CE-Geräts. Die Datei muss auf das Windows-CE-Gerät kopiert werden.
Übertragung der ausführbaren Datei auf das Windows-CE-Gerät
Übertragen Sie die ausführbare Datei auf Ihr Windows-CE-Gerät. Zur Dateiübertragung stehen Ihnen mehrere Wege offen:
- über Netzwerkfreigaben
- über den integrierten FTP-Server
- über ActiveSync
- über CF/SD-Karten
Für weitere Informationen konsultieren Sie den Windows-CE-Bereich im Beckhoff Information System.
Installation der Software
Nachdem die CAB-Datei auf das Windows-CE-Gerät übertragen wurde, führen Sie die Datei dort aus. Den Installationsdialog können Sie mit OK bestätigen. Nachdem die Installation beendet wurde, starten Sie das CE-Gerät neu.
Nachdem das Gerät neu gestartet wurde, werden die ausführbaren Dateien der Function TF6310 automatisch im Hintergrund geladen.
Die Software wird in dem folgenden Verzeichnis auf dem CE-Gerät installiert:
\Hard Disk\TwinCAT\Functions\TF6310-TCP-IP
Hinweise zum Upgrade
Falls Sie schon eine ältere TF6310-Version auf dem Windows-CE-Gerät installiert haben, müssen Sie die folgenden Schritte auf dem Windows-CE-Gerät durchführen, um auf eine neuere Version zu upgraden:
- 1. Öffnen Sie den CE Explorer, indem Sie auf Start > Run klicken und „explorer“ eingeben.
- 2. Navigieren Sie nach \Hard Disk\TwinCAT\Functions\TF6310-TCP-IP\Server.
- 3. Benennen Sie die Datei TcpIpServer.exe in TcpIpServer.old um.
- 4. Starten Sie das Windows-CE-Gerät neu.
- 5. Übertragen Sie die neue CAB-Datei auf das Windows-CE-Gerät
- 6. Führen Sie die CAB-Datei auf dem CE-Gerät aus und installieren Sie die neue Version.
- 7. Löschen Sie die Datei TcpIpServer.old.
- 8. Starten Sie das Windows-CE-Gerät neu.
- Nachdem der Neustart durchgeführt wurde, ist die neue Version aktiv.
