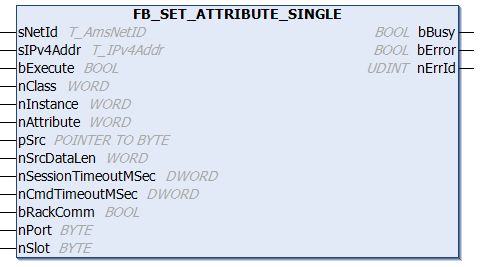

FB_SET_ATTRIBUTE_SINGLE

Der Funktionsbaustein FB_SET_ATTRIBUTE_SINGLE ermöglicht das Schreiben von Parametern in einem EtherNet/IP Gerät.

Service Code: 0x10

Eingänge

VAR_INPUT
    sNetId               : T_AmsNetID;
    sIPv4Addr            : T_IPv4Addr;
    bExecute             : BOOL;
    nClass               : WORD;
    nInstance            : WORD;
    nAttribute           : WORD;
    pSrc                 : POINTER TO BYTE;
    nSrcDataLen          : WORD;
    nSessionTimeoutMSec  : DWORD;
    nCmdTimeoutMSec      : DWORD;
    bRackComm            : BOOL;
    nPort                : BYTE;
    nSlot                : BYTE;
END_VAR

Name	Typ	Beschreibung
sNetId	T_AmsNetID	AMSNetId des TwinCAT EtherNet/IP™ Scanners über den der Befehl laufen soll
sIPv4Addr	T_IPv4Addr	IP-Adresse des Ziel-Teilnehmers.
bExecute	BOOL	Positive Flanke startet den Befehl.
nClass	WORD	Class Nummer des CIP Dienst
nInstance	WORD	Instance Nummer des CIP Dienst
nAttribute	WORD	Attribut Nummer des CIP Dienst
pSrc	POINTER TO BYTE	Pointer auf die Variablen, die den Wert enthält für das Versenden des Dienstes (ermitteln des Pointers mit ADR)
nSrcDataLen	WORD	Größe der Variablen auf die der Pointer pSrc zeigt (ermitteln mit SizeOf)
nSessionTimeoutMSec	DWORD	TimeOut für die Session, Default 30 sec
nCmdTimeoutMSec	DWORD	TimeOut für das Kommando, Default 7,5 sec
bRackComm	BOOL	TRUE, wenn es sich um eine Modulare CPU handelt, also eine CPU mit einem Rack Aufbau zum Beispiel eine CompactLogix
nPort	BYTE	Port Nummer der CPU (das TF6281 unterstützt aktuell nur Port 1)
nSlot	BYTE	Slot Nummer wenn die CPU nicht auf Slot 0 steckt

Ausgänge

VAR_OUTPUT
  bBusy    : BOOL;
  bError   : BOOL;
  nErrId   : UDINT;
END_VAR

Name	Typ	Beschreibung
bBusy	BOOL	Bei der Aktivierung des Funktionsbausteins wird dieser Ausgang gesetzt und bleibt gesetzt, bis eine Rückmeldung erfolgt. Während Busy = TRUE wird an den Eingängen kein neuer Befehl angenommen.
bError	BOOL	Sollte ein Fehler bei der Übertragung des Kommandos erfolgen, dann wird dieser Ausgang gesetzt, nachdem der bBusy-Ausgang zurückgesetzt wurde.
nErrId	UDINT	Liefert bei einem gesetzten bError-Ausgang eine Fehlernummer.
