Anlegen des EtherNet/IP™ Adapters in anderen EtherNet/IP™-Scannern

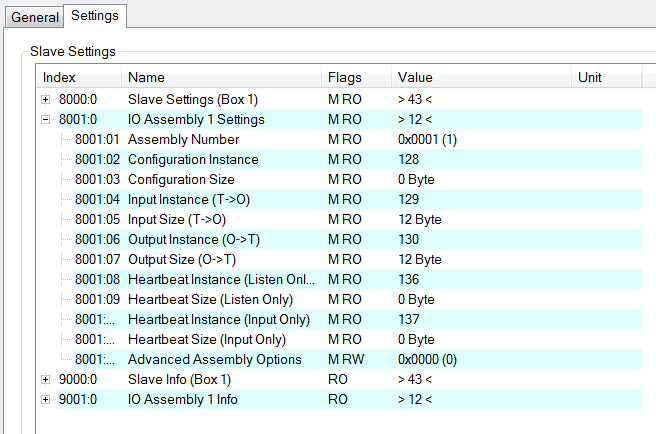

Alle wichtigen Informationen erhalten Sie im Karteireiter Settings:

Sie benötigen

• die IP-Adresse des Adapters (siehe Anlegen eines EtherNet/IP™ Adapters)
• die „Assambly Instance“-Nummern (siehe Karteireiter Settings)
• die Anzahl an Daten (siehe Karteireiter Settings)
• die „Configuration Instance“-Nummer 128 Länge 0
• die „Input Instance“-Nummer 129 Länge 12
• die „Output Instance“-Nummer 130 Länge 12

Die Instance-Nummern sind immer gleich, das Exportieren der EDS-Datei beinhaltet die Instance-Nummern, die Anzahl der Daten müssen noch eingetragen werden.

Das Einbinden des EtherNet/IP™ Adapters kann über eine „Generic Node“-Struktur oder mittels der EDS-Datei erfolgen.
