FB_MBReadWriteRegs (Modbus-Funktion 23)

Eingänge

VAR_INPUT
    sIPAddr       : STRING(15);
    nTCPPort      : UINT:= MODBUS_TCP_PORT;
    nUnitID       : BYTE:=16#FF;
    nReadQuantity : WORD;
    nMBReadAddr   : WORD;
    nWriteQuantity: WORD;
    nMBWriteAddr  : WORD;
    cbDestLength  : UDINT;
    pDestAddr     : POINTER OF BYTE;
    cbSrcLength   : UDINT;
    pSrcAddr      : POINTER OF BYTE;
    bExecute      : BOOL;
    tTimeout      : TIME;
END_VAR

Name	Typ	Beschreibung
sIPAddr	STRING (15)	Ist ein String, der die IP-Adresse des Zielgerätes enthält.
nTCPPort	UINT	Portnummer des Zielgerätes.
nUnitID	BYTE	Identifizierungsnummer eines Gerätes eines seriellen Sub-Netzwerkes. Wenn ein Gerät direkt über TCP/IP angesprochen wird, muss dieser Wert 16#FF entsprechen.
nReadQuantity	WORD	Anzahl der zu lesenden Ausgangs-Register (Datenworte). Der Wert Null ist nicht zulässig.
nMBReadAddr	WORD	Startadresse der zu lesenden Ausgangs-Register (Wortoffset).
nWriteQuantity	WORD	Anzahl der zu schreibenden Ausgangs-Register (Datenworte). Der Wert Null ist nicht zulässig.
nMBWriteAddr	WORD	Startadresse der zu schreibenden Ausgangs-Register (Wortoffset).
cbDestLength	UDINT	Enthält die max. verfügbare Bytegröße des Zielpuffers für die zu lesenden Registerwerte. Der Puffer muss mindestens die Bytegröße: nReadQuantity 2* besitzen.
pDestAddr	POINTER OF BYTE	Enthält die Adresse des Zielpuffers, in den die Daten gelesen werden sollen. Der Puffer kann eine Einzelvariable, ein Array oder eine Struktur sein, dessen Adresse mit dem ADR - Operator ermittelt werden kann.
cbSrcLength	UDINT	Enthält die max. verfügbare Bytegröße des Quellpuffers der die zu schreibenden Registerwerte enthält. Der Puffer muss mindestens die Bytegröße: nQuantity 2* besitzen.
pSrcAddr	POINTER OF BYTE	Enthält die Adresse des Quellpuffers, der die zu schreibenden Daten enthält. Der Puffer kann eine Einzelvariable, ein Array oder eine Struktur sein, dessen Adresse mit dem ADR - Operator ermittelt werden kann.
bExecute	BOOL	Durch eine steigende Flanke an diesem Eingang wird der Funktionsbaustein aktiviert.
tTimeout	TIME	Gibt die Timeout-Zeit an, die bei der Ausführung des ADS-Kommandos nicht überschritten werden darf.

Ausgänge

VAR_OUTPUT
    bBUSY      : BOOL;
    bError     : BOOL;
    nErrId     : UDINT;
    cbRead     : UDINT;
END_VAR

Name	Typ	Beschreibung
bBusy	BOOL	Bei der Aktivierung des Funktionsbausteins wird dieser Ausgang gesetzt und bleibt gesetzt, bis eine Rückmeldung erfolgt.
bError	BOOL	Sollte ein ADS-Fehler bei der Übertragung des Kommandos erfolgen, dann wird dieser Ausgang gesetzt, nachdem der bBusy-Ausgang zurückgesetzt wurde.
nErrId	UDINT	Liefert bei einem gesetzten bError-Ausgang die ADS-Fehlernummer.
cbRead	UDINT	Enthält die Anzahl der aktuell gelesenen Bytes.

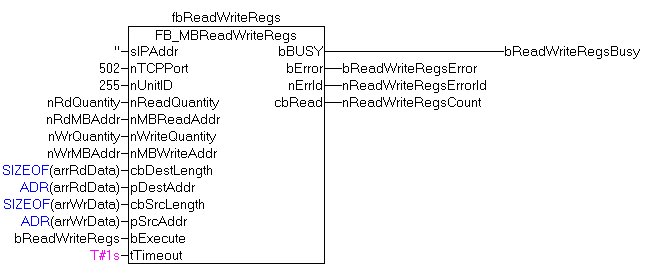

Beispiel für den Aufruf des Bausteins in FBD

PROGRAM Test
VAR
    fbReadWriteRegs          : FB_MBReadWriteRegs;
    bReadWriteRegs           : BOOL;
    bReadWriteRegsBusy       : BOOL;
    bReadWriteRegsError      : BOOL;
    nReadWriteRegsErrorId    : UDINT;
    nReadWriteRegsCount      : UDINT;
    nRdQuantity              : WORD;
    nRdMBAddr                : WORD;
    nWrQuantity              : WORD;
    nWrMBAddr                : WORD;
    arrRdData                : ARRAY [1..9] OF WORD;
    arrWrData                : ARRAY [1..9] OF WORD;
END_VAR

FB_MBReadWriteRegs (Modbus-Funktion 23) 4:

Nach steigender Flanke von "bExecute" und erfolgreicher Ausführung des ReadWriteRegs-Befehls, befinden sich in arrRdData die gelesenen Daten der Register und die Daten aus arrWrData werden in die Register geschrieben.

Voraussetzungen

Entwicklungsumgebung	Zielplattform	Einzubindende SPS-Bibliotheken
TwinCAT v3.0.0	PC or CX (x86)	Tc2_ModbusSrv
