Zylinderdaten einstellen

Eine FluidPower-Achse wurde erstellt,
siehe Achse hinzufügen.

1. Doppelklicken Sie das Objekt FluidPower Axis.

2. Öffnen Sie die Registerkarte Init Parameter.

3. Setzen Sie die Zylinderdaten in den Gruppierungen FluidPower Axis Parameters,
z. B. Differentialzylinder 50/32.

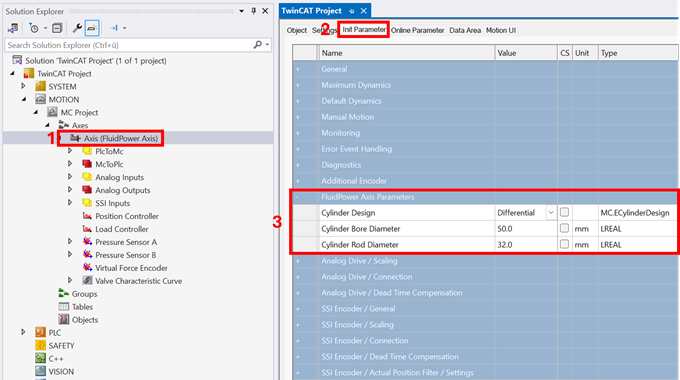

Zylinderdaten einstellen 1:

Erläuterungen der Parameter finden Sie hier: Init Parameter

Im nächsten Schritt folgt die Parametrierung des Ausgangssignals,
siehe Ventilausgang einstellen.
