Achsobjekte mit PLC verknüpfen

PLC-Bibliothek Tc3_Mc3Ptp einfügen

Ein FluidPower-Achsobjekt wurde angelegt und der Positionsregler optimiert,
siehe Regelparameter für Positionsregelung einstellen.
Ein PLC-Projekt wurde angelegt,
siehe Anlegen des Projekts und Auswählen des SPS-Geräts.
1. Machen Sie einen Rechtsklick auf den References-Knoten > Add library…
Achsobjekte mit PLC verknüpfen 1:

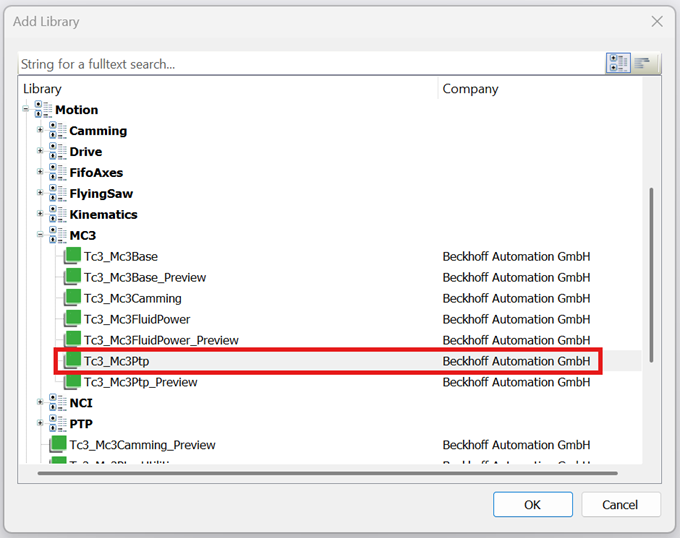

2. Im Dialog Bibliothek hinzufügen unter Motion→MC3 die Bibliothek Tc3_Mc3Ptp auswählen und mit OK bestätigen.
Achsobjekte mit PLC verknüpfen 2:

Instanz von AXIS_REF anlegen

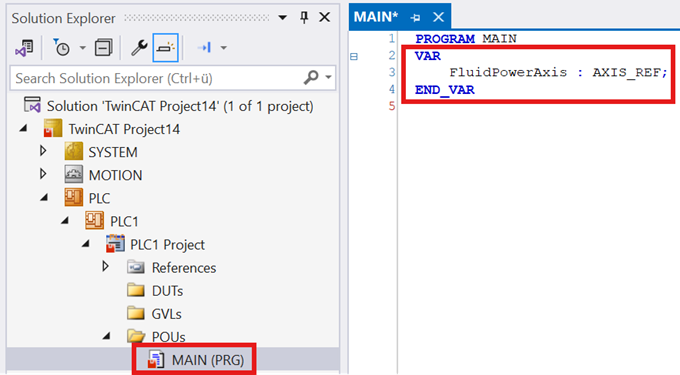

3. Doppelklicken Sie MAIN und legen Sie eine Instanz von Tc3_Mc3Ptp.AXIS_REF an.
Achsobjekte mit PLC verknüpfen 3:
4. Erstellen Sie das PLC-Projekt.
→ Die Instanz der Tc3_Mc3Ptp.AXIS_REF wird unter den PLC-Instanzen im Solution Explorer angezeigt.
Achsobjekte mit PLC verknüpfen 4:

FluidPower Achse mit der PLC verknüpfen

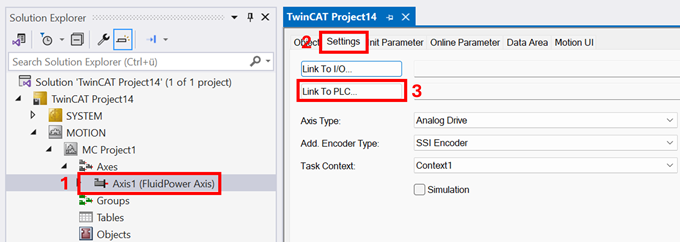

5. Machen Sie einen Doppelklick auf das FluidPower Axis Objekt.
6. Öffnen Sie die Registerkarte Settings.
7. Klicken Sie auf Link To PLC…
Achsobjekte mit PLC verknüpfen 5:

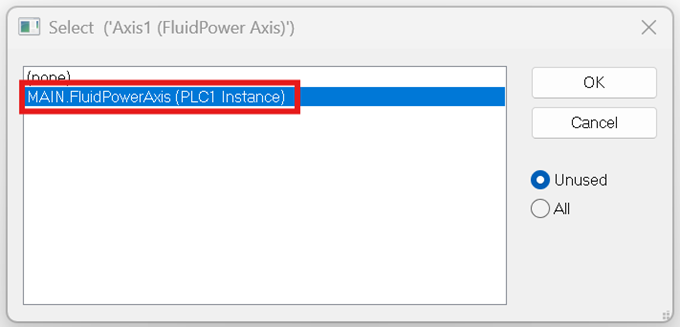

8. Wählen Sie im Dialog Auswählen die Instanz der AXIS_REF aus und Bestätigen Sie dies mit OK.
Achsobjekte mit PLC verknüpfen 6:

TwinCAT-Projekt aktivieren

  1. Aktivieren Sie das TwinCAT-Projekt.

Im nächsten Schritt erfolgt die Bewegung der FluidPower-Achse mittels PLC,
siehe PLC mittels Funktionsbausteinen verfahren.
