Identifikation der Ventilkennlinie

Voraussetzungen

• Der Achs- und der Encodertyp wurde in den Einstellungen der MC3-Achse parametriert, siehe Registerkarte Settings
• Die Geschwindigkeits-Vorsteuerung des Positionsreglers muss einen Wert von 1.0 aufweisen, siehe Init Parameter

Vorgehensweise

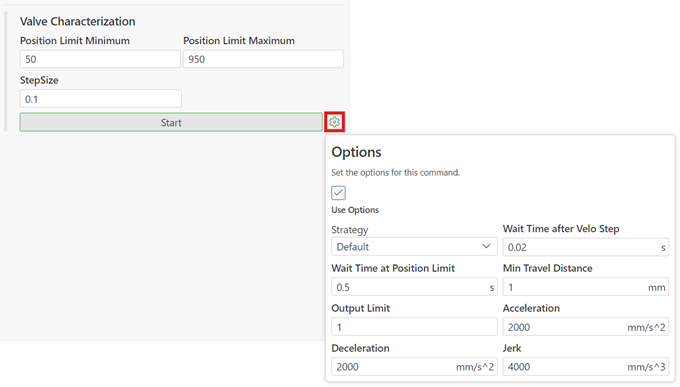

Ist die MC3-Achse konfiguriert, kann die Ventilkennline mit Hilfe der Option „Valve Characterization“, ohne die Verwendung eines PLC-Projekts, über das Motion UI identifiziert werden.

1. Setzen Sie die gewünschten Parameter.
2. Ausführen der Identifikation durch Klick auf „Start“.
   → Die Schaltfläche wechselt zu „Halt“.
   → Nach erfolgreicher Identifikation der Ventilkennlinie wechselt die Schaltfläche zurück auf „Start“.
3. Speichern der Kennlinie, siehe Dateizugriff
