Ausgeben eigener Fehlermeldungen

Der Anwender hat die Möglichkeit, im NC-Programm über den NC-Befehl #ERROR eigene Fehlermeldungen auszugeben.

Die zugehörigen Fehlertexte werden in einer Textdatei hinterlegt, die über P-STUP-00169 parametriert wird. Die Ausgabe erfolgt in die Protokolldatei, die über P-STUP-00170 definiert wird.

Die in der Textdatei hinterlegten Fehler-IDs mit den zugehörigen Fehlertexten werden ausschließlich in die Protokolldatei geschrieben.


Der Bereich für mögliche Fehler-IDs ist 1 - 1000.

Programmierbeispiel

Kundenspezifischer Fehlertext in Protokolldatei

Inhalt der kundenspezifischen Fehlertextdatei:

455 Fehlertext zu ID455

Der Aufruf im NC-Programm ist dann wie folgt:

#ERROR [ID455 RC2 PV1=5 PV2=4.999 PM1=2 PM2=3]

Weitere Informationen zum #ERROR-Befehl : [PROG://Benutzdefinierte Fehlerausgabe]

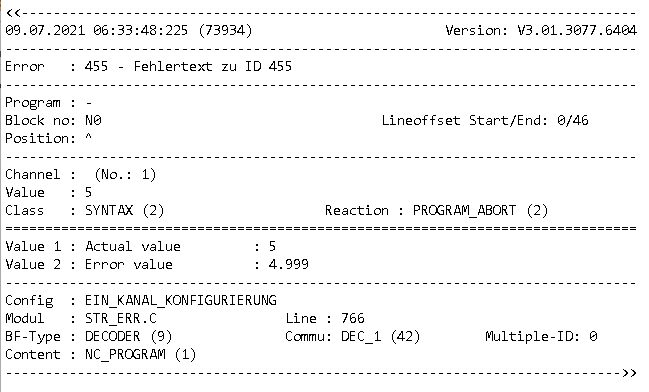

Die Ausgabe in der Protokolldatei:

Ausgeben eigener Fehlermeldungen 1:
Ausgabe eigener Fehlertexte in Protokolldatei

Eigendefinierte Fehlermeldungen unter TwinCAT3 siehe: Ausgabe eigendefinierter Fehlermeldungen an HMI
