Softwareendschalter und Verfahrbereiche

Die Überwachung der Softwareendschalter (SWE) findet auf der Eingangsseite der Rückwärtstransformation statt (ACS0). Der Verfahrbereich in diesem System ist i. A. durch geeignete SWE-Einstellungen (P-AXIS-00177, P-CHAN-00178) so einzuschränken, dass die Eingangswerte der Achstransformation (P-AXIS-00370) den Gültigkeitsbereich nicht verlassen.

Softwareendschalter und Verfahrbereiche 1:

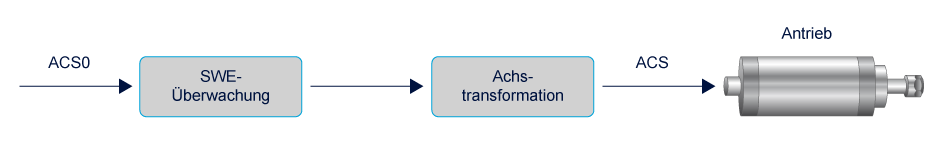

Eingang Rückwärtstransformation mit SWE-Überwachung
trafo.command_pos.param[0]     1000000
trafo.command_pos.param[1]     0
trafo.command_pos.param[2]     0
trafo.command_pos.param[3]     0
trafo.command_pos.param[4]     0
kenngr.swe_neg    -850000
kenngr.swe_pos     850000
