Mitschleppachsen in eingefügten WRK-Sätzen mitinterpolieren (P-AXIS-00427)
P-AXIS-00427 | Mitschleppachsen in eingefügten WRK-Sätzen mitinterpolieren | |
Beschreibung | Zur Umfahrung von Ecken werden bei aktiver WRK zusätzliche Bewegungssätze erzeugt. Sind an diesen Ecken im NC-Programm auch (mehrere) Mitschleppachsen programmiert, so können die Bewegungsätze der Mitschleppachsen bei aktivem Parameter P-AXIS-00427 zusammen mit den neu generierten Bewegungssätzen ausgegeben werden. | |
Parameter | kenngr.cax_output_with_generated_nc_block | |
Datentyp | BOOLEAN | |
Datenbereich | 0/1 | |
Achstypen | T, R, S | |
Dimension | T: ---- | R,S: ---- |
Standardwert | 0 | |
Antriebstypen | ---- | |
Anmerkungen | ||

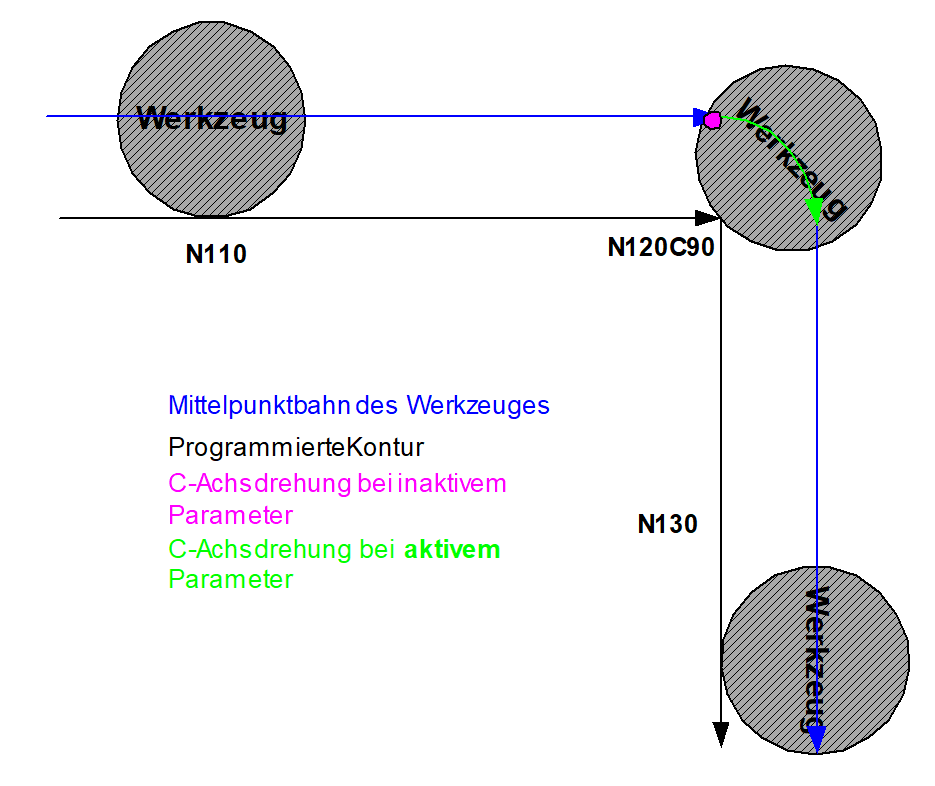

Auszug NC-Programm:
N10 G26
N20 G41 (Anwahl der WRK)
…
N110 G01 X100
N120 G01 C90
N130 G01 Y0
…
N200 G40 (Abwahl der WRK)

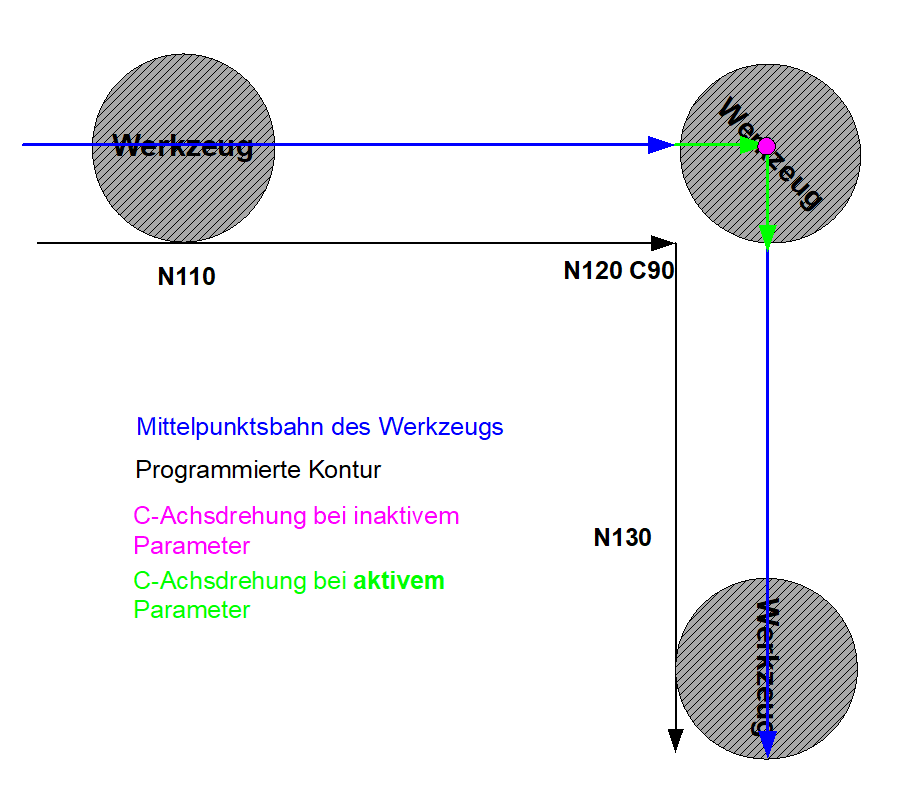

Auszug NC-Programm:
N10 G25
N20 G41 (Anwahl der WRK)
…
N110 G01 X100
N120 G01 C90
N130 G01 Y0
…
N200 G40 (Abwahl der WRK)
Programmierbeispiel

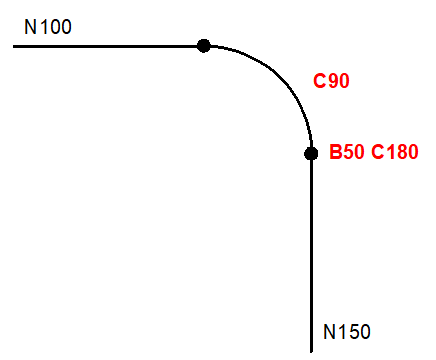

Fall 1: N100 X100
N110 C90
N120 B50
N130 C180
N150 Y0
|
|

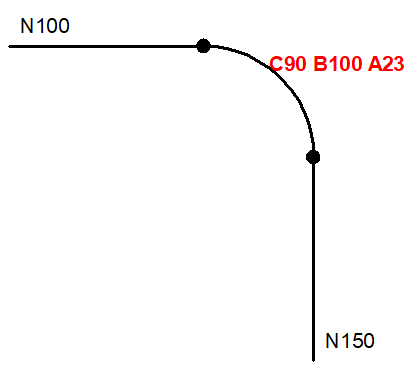

Fall 2: N100 X100
N110 C90 B100 A23
N150 Y0
|
|

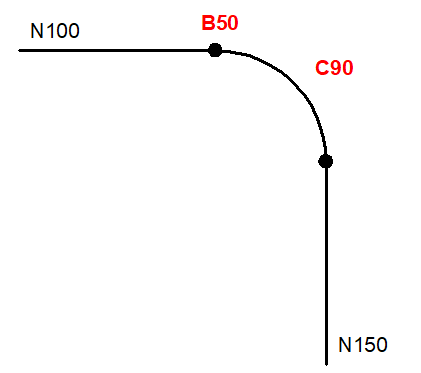

Fall 3: N100 X100
N120 B50
N130 C90
N150 Y0
|
|

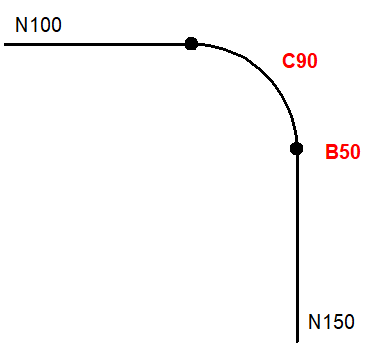

Fall 4: N100 X100
N110 C90
N120 B50
N150 Y0
|
|

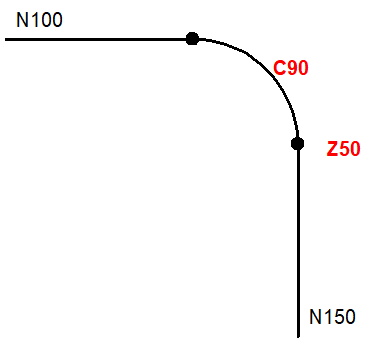

Fall 5: N90 Z0
N100 X100
N110 C90
N120 Z50 (relevante Bewegung)
N150 Y0
|
|
Fall 6: N90 Z50
N100 X100
N110 C90
N120 Z50 (nicht relevante)
(Bewegung)
N150 Y0
|
|

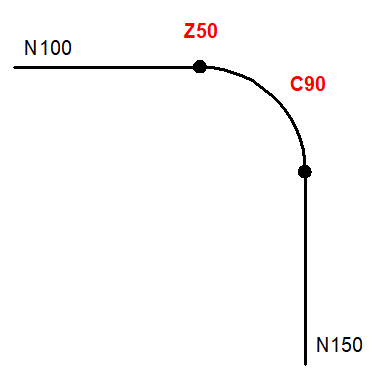

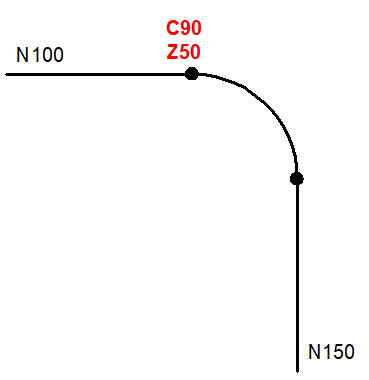

Fall 7: N90 Z0
N100 X100
N110 Z50 (relevante Bewegung)
N120 C90
N150 Y0
|
|
