Dynamisches Wiegen

In diesem Beispiel wird gezeigt, wie der Prozess des dynamischen Wiegens mit der Weighing SPS-Bibliothek funktioniert.

Download: SampleDynamicWeighing (*.tnzip)

Beschreibung

Das Eingangssignal, ein verrauschtes Trapezsignal, wird im MAIN-Programm über die Methode GenerateInputs() mit einem Signalgenerator erzeugt. Das simulierte Signal wird dem Funktionsbaustein FB_DynamicWeighing (fbDynamicWeighing) übergeben, der es intern an weitere Funktionsbausteine weiterleitet. Dazu zählen die Filterung mit dem Baustein FB_WG_ComboFilter (fbComboFilter), die Skalierung mit dem Baustein FB_WG_Scaling (fbScale) sowie die Auswertung mit dem Baustein FB_WG_Weighing (fbWeighing).

Programmparameter

Die Tabelle unten zeigt eine Liste mit wichtigen Parametern für die Konfiguration der verwendeten Funktionsbausteine.

Variable	Beschreibung	Standardwert
fRawAmplitudeSignal	Amplitude des Trapezsignals	1000.0
fAbsoluteNoise	Absoluter Rauschbetrag	200.0
fFrequency	Grundfrequenz des Trapezsignals	1.0 Hz
bActivateSlope	Ein driftendes Testsignal wird aktiviert/deaktiviert	FALSE
bAddWeight	Addiert einmalig ein Offset-Wert zum Testsignal	FALSE
eAutoTareType	Auswahl für das automatische Tarieren	E_WG_AutoTareType.eContinously

Folgende globale Konstanten werden definiert.

Variable	Beschreibung	Standardwert
cOversamples	Anzahl von Oversamples des Eingangskanals	10
cSamplingRate	Samplerate des Eingangskanals in Hz	1000

Implementierung:

Zunächst werden die entsprechenden Strukturen und Funktionsbausteine deklariert und initialisiert:

// Filter
    stParamsComboFilter : ST_WG_ComboFilter  :=
    (
        nOrder : =6,
        fCutoff : =10.0,
        fSamplingRate : =TO_LREAL(cSamplingRate),
        nSamplesToFilter : =200,
        bReset := FALSE
    );

    fbComboFilter := FB_WG_ComboFilter:=(stConfig := stParamsComboFilter);

// Scaling
    stParamsScale : ST_WG_Scaling : =
    (
        fRawLow : =0.0,
        fReferenceLow : =0.0,
        fRawHigh : =1000.0,
        fReferenceHigh : =100.0
    );

    fbScale : FB_WG_Scaling : =(stConfig : =stParamsScale, eTraceLevel : =TcEventSeverity.Info);


// Weighing
    stParamsWeighing : ST_WG_Weighing : =
    (
        nWindowLength : =100,
        Validation:=(nValidationSamples : =100, fThresholdWeight : =20.0, fMaxStd : =5.0, fMaxWeightDeviation : =0.0),
        AutoTare : =(nValidationSamples : =100, fThresholdWeight : =10.0, fMaxStd:=1.0, fMaxWeightDeviation : =0.0)
    );

    fbWeighing : FB_WG_Weighing : =(stConfig : =stParamsWeighing);

Im Implementierungsteil werden die Funktionsbausteininstanzen über die entsprechenden Call() Methoden ausgeführt.

// Execute weighing
IF NOT fbComboFilter.Call(ADR(aInput), SIZEOF(aInput), ADR(aOutFilter), SIZEOF(aOutFilter)) THEN
    SetError(fbComboFilter);
END_IF

IF NOT fbScale.Call(ADR(aOutFilter), SIZEOF(aOutFilter), ADR(aOutScaling), SIZEOF(aOutScaling)) THEN
    SetError(fbScale);
END_IF

IF NOT fbWeighing.Call(ADR(aOutScaling), SIZEOF(aOutScaling)) THEN
    SetError(fbWeighing);
END_IF

Automatisches Tarieren:

Die Instanz fbScale lässt sich über die fbWeighing-Instanz wie folgt automatisch tarieren:

// Execute AutoTare
IF NOT fbWeighing.AutoTare(fbScale, eAutoTareType)THEN
    SetError(fbWeighing);
END_IF

In Abhängigkeit vom eAutoTareType-Initialisierungswert gibt es folgende Fallunterscheidung:

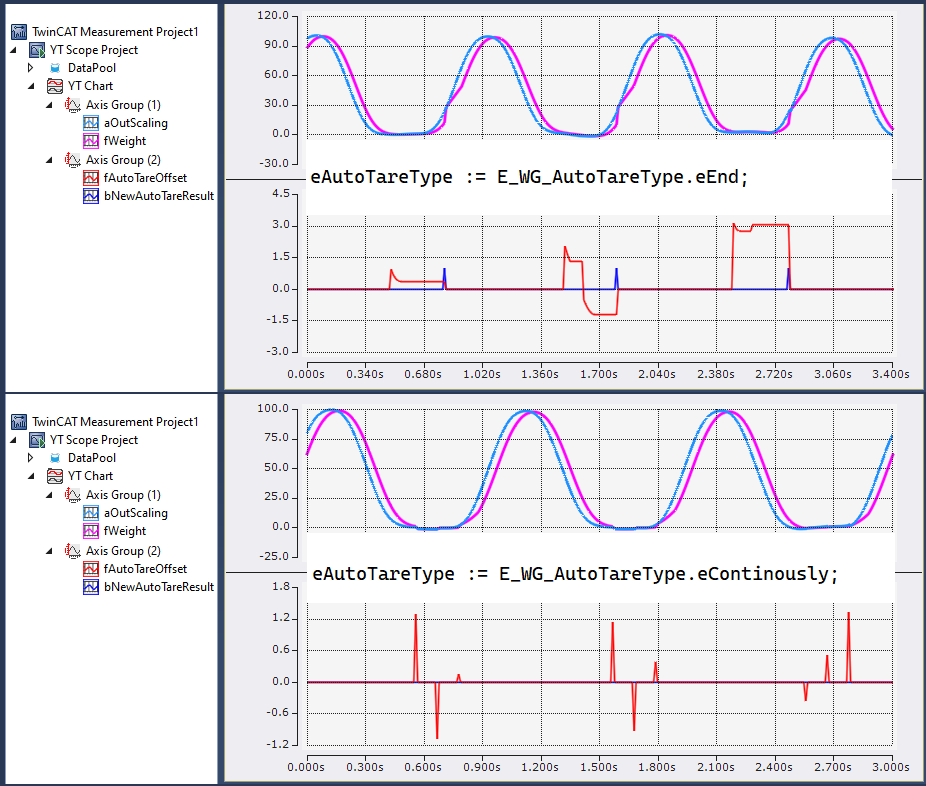

E_WG_AutoTareType.eEnd (oben): fbScale wird mit dem Wert fAutoTareOffset tariert, wenn bNewAutoTareResult gleich TRUE ist. E_WG_AutoTareType.eContinously (unten): fbScale wird mit dem Wert fAutoTareOffset tariert, wenn fAutoTareOffset ungleich 0 ist. Nach dem Tarieren wird jedes Mal automatisch ein fbWeighing.Reset() ausgeführt.
