T_ALY_SPRecordData_Cmd

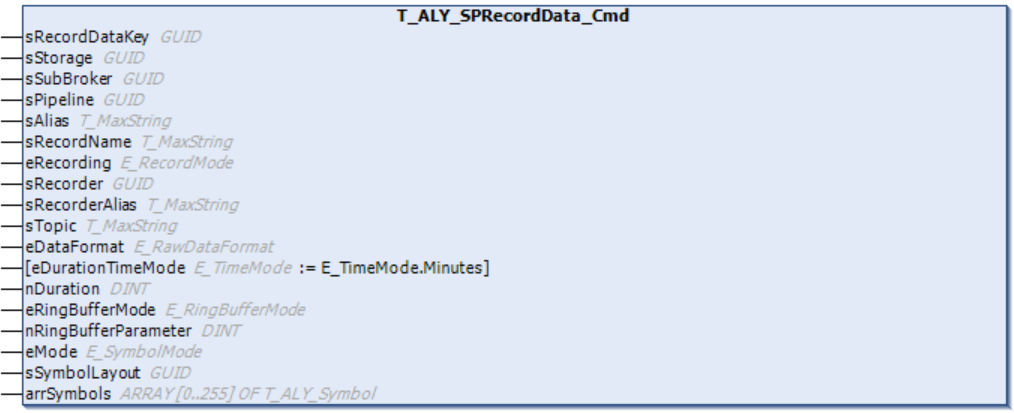

Syntax

Definition:

FUNCTION_BLOCK T_ALY_SPRecordData_Cmd EXTENDS T_ALY_JsonPayload
VAR_INPUT
    sRecordDataKey : GUID;
    sStorage : GUID;
    sSubBroker : GUID;
    sPipeline : GUID;
    sAlias : T_MaxString;
    sRecordName : T_MaxString;
    eRecording : E_RecordMode;
    sRecorder : GUID;
    sRecorderAlias : T_MaxString;
    sTopic : T_MaxString;
    eDataFormat : E_RawDataFormat;
    eDurationTimeMode : E_TimeMode := E_TimeMode.Minutes;
    nDuration : DINT;
    eRingBufferMode : E_RingBufferMode;
    nRingBufferParameter : DINT;
    eMode : E_SymbolMode;
    sSymbolLayout : GUID;
    arrSymbols : ARRAY [0..255] OF T_ALY_Symbol;
END_VAR

Vererbungshierarchie

T_ALY_JsonPayload

T_ALY_SPRecordData_Cmd

Eingänge

Name	Typ	Beschreibung
sRecordDataKey	GUID	Individuelle GUID zum identifizieren des Recordings
sStorage	GUID	Individuelle GUID des zu verwendeten Storage
sSubBroker	GUID	Individuelle GUID des zu verwendeten Messagebroker
sPipeline	GUID	Optional – GUID der Ruleengine Pipeline
sAlias	T_MaxString	Alias-Name für die Aufzeichnung.
sRecordName	T_MaxString	Name für diese Aufzeichnung.
eRecording	E_RecordMode	Start oder Stopp der Aufzeichnung.
sRecorder	GUID	Individuelle GUID des Recorders.
sRecorderAlias	T_MaxString	Alias-Name für den Recorder.
sTopic	T_MaxString	Topic-Name des Live-Streams.
eDataFormat	E_RawDataFormat	Speichern des Datenformats (derzeit wird nur das Binärformat unterstützt).
eDurationTimeMode	E_TimeMode	Auflösung des nDuration Parameter
nDuration	DINT	Dauer der Aufzeichnung in Minuten. (-1 unbegrenzt)
eRingBufferMode	E_RingBufferMode	Ringpuffermodus
nRingBufferParameter	DINT	TimeBased => Parameter in Minuten. DataBased => Parameter in Megabyte.
eMode	E_SymbolMode	Aufzeichnen aller Symbole oder nur einer Teilmenge.
sSymbolLayout	GUID
arrSymbols	ARRAY [0..255] OF T_ALY_Symbol	Wenn der SymbolMode Subset ist, wird nur die Liste dieser Symbole aufgezeichnet.

Methoden

Name	Definitionsort	Beschreibung
Reset		Zurücksetzen aller Werte im Nutzlast-FB.
Init_JsonValue	Vererbt von T_ALY_JsonPayload	Initialisierung des FB mit JSON-Objekt.

Entwicklungsumgebung	Zielplattform	Einzubindende SPS-Bibliotheken
TwinCAT v3.1.4022.25	PC oder CX (x64, x86, Arm®)	Tc3_AnalyticsStorageProvider
