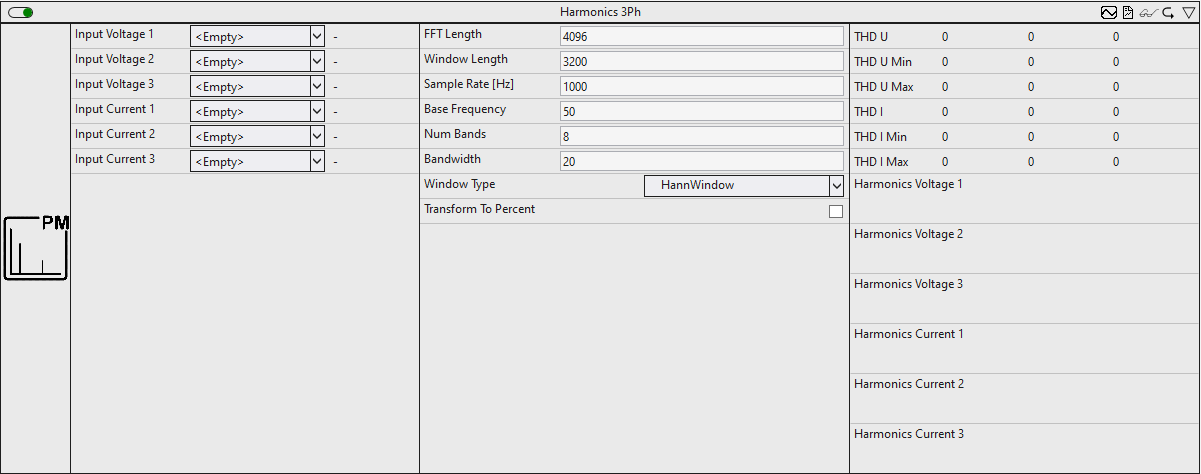

Harmonics 3Ph

Das Harmonics-Modul berechnet die Harmonischen von Strom und Spannung. Zusätzlich wird aus den Harmonischen der THD der Eingangsgrößen berechnet.

Im Beckhoff Information System finden Sie die Dokumentation des zugehörigen SPS-Funktionsbausteins FB_PMA_Harmonics_3Ph.

Im Beckhoff Information System finden Sie die Dokumentation der Function TF3650 TwinCAT 3 Power Monitoring mit Beschreibungen der zugehörigen SPS-Bibliothek.

Konfigurationsparameter

Num Harmonics: Anzahl der zu berechnender Harmonischen.
Transform To Percent: Boolescher Wert der angibt, ob das Ergebnis in Prozent ausgegeben werden soll. Dabei entspricht die erste Harmonische 100%.

FFT Length: Länge der FFT. Sie muss größer als Eins und eine ganzzahlige Potenz von Zwei sein.

Window Length: Länge des Analysefensters in Samples. Die Länge muss größer als eins und eine gerade Zahl sein. Sie darf nicht größer als FFT Length sein.

Sample Rate [Hz]: Abtastrate (Samples pro Sekunde) des Eingangssignals.

Base Frequency: Frequenz der ersten Harmonischen (Grundschwingung) in Hz.

Num Bands: Gibt die Anzahl an Bändern an, für die der RMS berechnet wird.

Bandwidth: Gesamte Bandweite eines einzelnen RMS-Bandes.

Window Type: Definiert die verwendete Fensterfunktion. Ein guter Standardwert ist der Fenstertyp HannWindow. Die Fensterung kann durch die Verwendung des Fenstertyps RectangularWindow abgeschaltet werden. Siehe: E_PMA_WindowType

Transform To Percent: Boolescher Wert, der angibt, ob das Ergebnis in Prozent ausgegeben werden soll. Dabei entspricht die erste Harmonische 100%.

Eingangswerte

Input Voltage 1 .. Input Voltage 3: Eingangswerte der Spannung.
Input Current 1 .. Input Current 3: Eingangswerte des Stroms.
Reset Statistics (optional): TRUE setzt die Min- und Max--Werte der Ausgänge zurück.

Ausgangswerte

THD U: THD der Spannung. Die Ausgabe erfolgt in Prozent.
THD U Min: Kleinster aufgetretener Wert von THD U. Kann über den Eingang Reset Statistics zurückgesetzt werden.
THD U Max: Größter aufgetretener Wert von THD U. Kann über den Eingang Reset Statistics zurückgesetzt werden.
THD I: THD des Stroms. Die Ausgabe erfolgt in Prozent.
THD I Min: Kleinster aufgetretener Wert von THD I. Kann über den Eingang Reset Statistics zurückgesetzt werden.
THD I Max: Größter aufgetretener Wert von THD I. Kann über den Eingang Reset Statistics zurückgesetzt werden.
Harmonics Voltage: Harmonische der Spannung.
Harmonics Current: Harmonische des Stroms.
