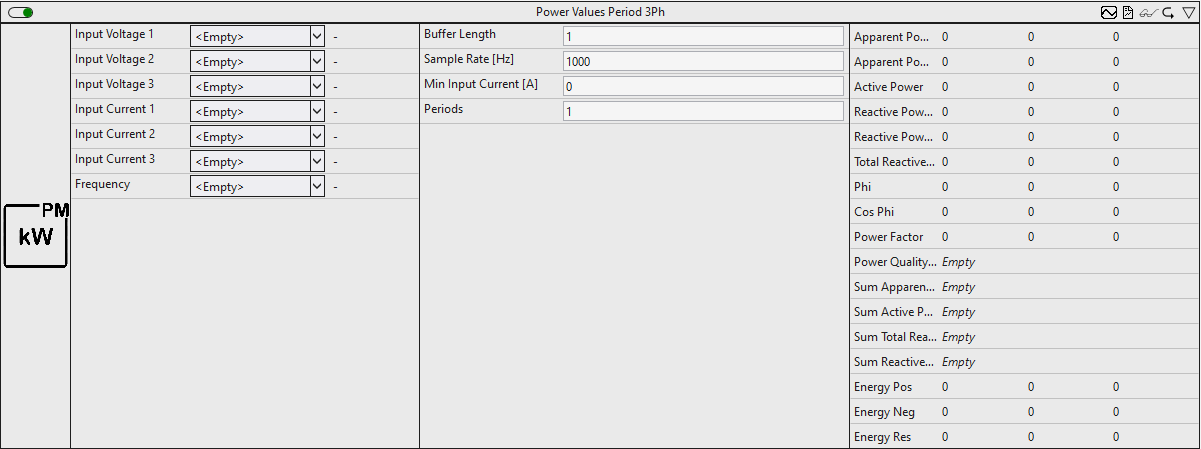

Power Values Period 3Ph

Das Power Values Period-Modul berechnet die Leistungswerte des angeschlossenen Verbrauchers. Dazu gehören auch die Grundschwingungskomponenten und der Phasenverschiebungswinkel. Hierfür werden neben dem Signalverlauf im Zeitbereich nur die ersten Harmonischen des Eingangssignals zur Berechnung herangezogen. Der Vorteil dieser Algorithmen ist die hohe Dynamik der Berechnungen. Die Ergebnisse beziehen sich auf eine konfigurierbare Anzahl von Signalperioden. Die Periodendauer bezieht sich auf die zu Periodenbeginn angegebene Frequenz am Eingang. Die statistischen Ergebnisse beziehen sich auf die gesamte Laufzeit bzw. den Zeitpunkt, an dem zuletzt das Zurücksetzen der statistischen Ergebnisse erfolgt ist.

Im Beckhoff Information System finden Sie die Dokumentation des zugehörigen SPS-Funktionsbausteins FB_PMA_PowerValues_Period_3Ph.

Im Beckhoff Information System finden Sie die Dokumentation der Function TF3650 TwinCAT 3 Power Monitoring mit Beschreibungen der zugehörigen SPS-Bibliothek.

Konfigurationsparameter

Buffer Length: Länge des Eingangspuffers.

Sample Rate [Hz]: Abtastrate (Samples pro Sekunde) des Eingangssignals.

Min Input Current [A]: Mindesteingangsgröße (RMS) des Stroms. Dieser Parameter verhindert die Berechnung bei zu kleinen Eingangswerten.

Periods: Anzahl an Perioden, die Einfluss auf die Berechnung haben. (Periodenlänge = Samplerate/Frequenz).

Eingangswerte

Frequency: Aktuelle Frequenz des Eingangssignals. Wird verwendet, um zu Beginn einer Periode die Periodenlänge zu ermitteln. Der Ausgang des Moduls Frequency Period1 Ch kann verwendet werden.
Input Voltage 1 .. Input Voltage 3: Eingangswerte der Spannung.
Input Current 1 .. Input Current 3: Eingangswerte des Stroms.
Reset Statistics (optional): TRUE setzt die Min- und Max--Werte der Ausgänge zurück.

Ausgangswerte

Apparent Power: Gesamt-Scheinleistung.
Apparent Power 1: Grundschwingungs-Scheinleistung.
Active Power: Wirkleistung.
Reactive Power d: Verzerrungsblindleistung.
Reactive Power 1: Grundschwingungs-Verschiebungs-Blindleistung.
Total Reactive Power: Gesamt-Blindleistung.
Phi: Phasenverschiebungswinkel.
Cos Phi: CosPhi (Wirkleistung/Grundschwingungs-Scheinleistung).
Power Factor: Leistungsfaktor (Wirkleistung/Gesamt-Scheinleistung).
Power Quality Factor: Stellt die Qualität der Spannungsversorgung vereinfacht in einem Wertebereich zwischen 0 und 1 dar. Miteinbezogen wird die Frequenz, der Effektivwert der Spannung sowie der THD der Spannung.
Energy Pos: Energie in positiver Richtung.
Energy Neg: Energie in negativer Richtung.
Energy Res: Resultierende Energie.

Sum Apparent Power: Summe der Gesamt-Scheinleistung aller Phasen.
Sum Active Power: Summe der Wirkleistung aller Phasen.
Sum Total Reactive Power: Summe der Gesamt- Blindleistung aller Phasen.
Sum Reactive Power 1 Res: Summe der Beträge der Grundschwingungs-Verschiebungs-Blindleistung aller Phasen.
