Basic Values Period 1Ph

Das Basic Values Period-Modul berechnet Analysewerte für den zeitlichen Signalverlauf von Strom und Spannung. Dazu gehören Mittelwert, RMS-Wert, Spitzenwert, Gleichrichtwert, Crest-Faktor sowie Formfaktor jeweils für Strom und Spannung. Die Ergebnisse beziehen sich auf eine konfigurierbare Anzahl von Signalperioden. Die Periodendauer bezieht sich auf die zu Periodenbeginn angegebene Frequenz am Eingang. Die optionalen statistischen Ergebnisse beziehen sich auf die gesamte Laufzeit bzw. den Zeitpunkt, an dem zuletzt das Zurücksetzen der statistischen Ergebnisse erfolgt ist.

Im Beckhoff Information System finden Sie die Dokumentation des zugehörigen SPS-Funktionsbausteins FB_PMA_BasicValues_Period_1Ph.

Im Beckhoff Information System finden Sie die Dokumentation der Function TF3650 TwinCAT 3 Power Monitoring mit Beschreibungen der zugehörigen SPS-Bibliothek.

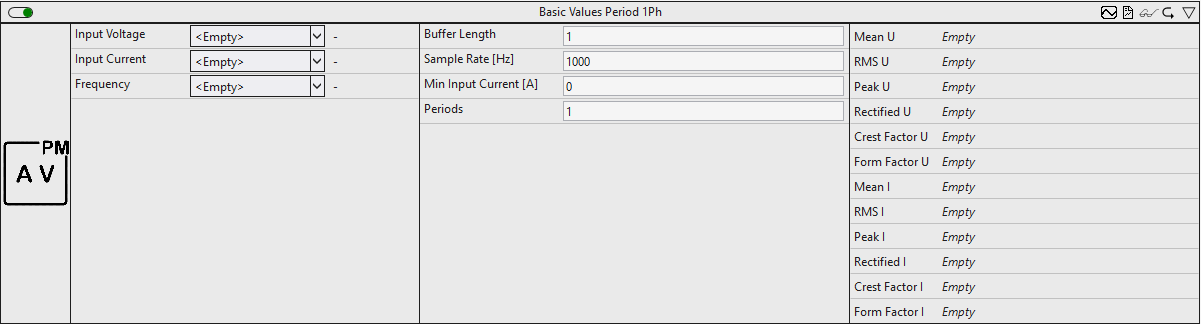

Konfigurationsparameter

Buffer Length: Länge des Eingangspuffers.

Sample Rate [Hz]: Abtastrate (Samples pro Sekunde) des Eingangssignals.

Min Input Current [A]: Mindesteingangsgröße (RMS) des Stroms. Dieser Parameter verhindert die Berechnung bei zu kleinen Eingangswerten.

Periods: Anzahl an Perioden, die Einfluss auf die Berechnung haben. (Periodenlänge = Samplerate/Frequenz).

Eingangswerte

Frequency: Aktuelle Frequenz des Eingangssignals. Wird verwendet, um zu Beginn einer Periode die Periodenlänge zu ermitteln. Der Ausgang des Moduls Frequency Period1 Ch kann verwendet werden.
Input Voltage: Eingangswerte der Spannung.
Input Current: Eingangswerte des Stroms.
Reset Statistics (optional): TRUE setzt die Min- und Max--Werte der Ausgänge zurück.

Ausgangswerte

Mean U: Mittelwert der Spannung über n Perioden
RMS U: Effektivwert der Spannung über n Perioden.
Peak U: Spitzenwert der Spannung über n Perioden.
Rectified U: Gleichrichtwert der Spannung über n Perioden.
Crest Factor U: Scheitelfaktor (Crest-Faktor) der Spannung (Spitzenwert/Effektivwert).
Form Factor U: Formfaktor der Spannung (Effektivwert/Gleichrichtwert).
Mean I: Mittelwert des Stroms über n Perioden
RMS I: Effektivwert des Stroms über n Perioden.
Peak I: Spitzenwert des Stroms über n Perioden.
Rectified I: Gleichrichtwert des Stroms über n Perioden.
Crest Factor I: Scheitelfaktor (Crest-Faktor) des Stroms (Spitzenwert/Effektivwert).
Form Factor I: Formfaktor des Stroms (Effektivwert/Gleichrichtwert).
