Scaling EL3783

Skalierung der Eingangsdaten von Strom und Spannung, die als Eingänge von EtherCAT-Klemmen des Typs EL3783 bereitgestellt werden.

Im Beckhoff Information System finden Sie die Dokumentation des zugehörigen SPS-Funktionsbausteins FB_PMA_Scaling_EL3783.

Im Beckhoff Information System finden Sie die Dokumentation der Function TF3650 TwinCAT 3 Power Monitoring mit Beschreibungen der zugehörigen SPS-Bibliothek.

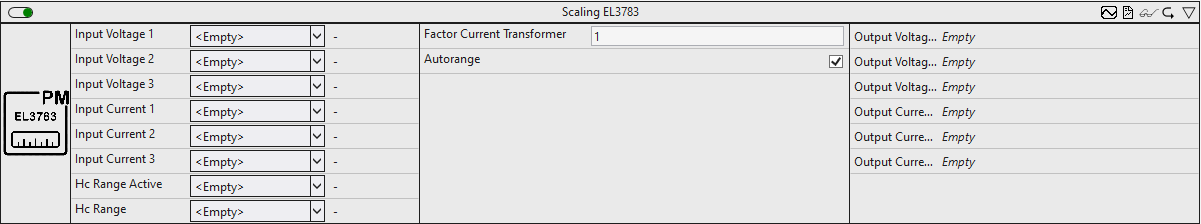

Konfigurationsparameter

Factor Current Transformer: Faktor des Stromwandlers. Dieser berechnet sich aus der Division von Eingangsstrom und Ausgangsstrom.
Autorange: Automatische Bereichsauswahl in der EtherCAT-Klemme aktiviert.

Eingangswerte

Input Voltage 1 … Input Voltage 3: Rohwerte der Spannung der einzelnen Phasen.
Input Current 1 … Input Current 3: Rohwerte des Stroms der einzelnen Phasen.

Hc Range Active: TRUE, wenn der Auto-Range-Modus an der Klemme aktiv ist.
Hc Range: Die aktuellen Messbereichsinformationen der EL3783 im Auto-Range-Modus.
Use 5A Range (optional): Wenn der Wert TRUE ist, wird der 5A‑Messbereich der EL3783 genutzt. Wenn er FALSE ist, wird der 1A‑Messbereich verwendet. Nicht kombinierbar mit dem Auto-Range-Modus.

Ausgangswerte

Output Voltage 1 … Input Voltage 3: Skalierte Spannungswerte der einzelnen Phasen.
Output Current 1 … Input Current 3: Skalierte Stromwerte der einzelnen Phasen.
