Time Based Envelope 1Ch

Der Algorithmus Time Based Envelope 1Ch vergleicht, ob die periodischen Eingangsdaten innerhalb einer konfigurierten Bandbreite von Werten liegen, die aus einer Datei gelesen werden. Dabei kann es sich beispielsweise um ein Referenzsignal handeln, welches zuvor mit dem Time Based Teach Path 1Ch erlernt wurde. Der Vergleich beginnt, wenn das Signal des Flags Start Period TRUE ist. Es wird empfohlen, Time Based Envelope 1Ch aufgrund des konkurrierenden Dateizugriffs nicht gleichzeitig mit Time Based Teach Path 1Ch zu verwenden. Stattdessen sollte zunächst ein Referenzsignal mit dem Time Based Teach Path 1Ch eingelernt werden und erst im Anschluss die Auswertung mithilfe des Time Based Envelope 1Ch erfolgen.

Optional kann ein boolesches Signal für den Eingang Enable Execution ausgewählt werden, sodass der Algorithmus nur aktiv ist, wenn der Wert des ausgewählten Signals TRUE ist.

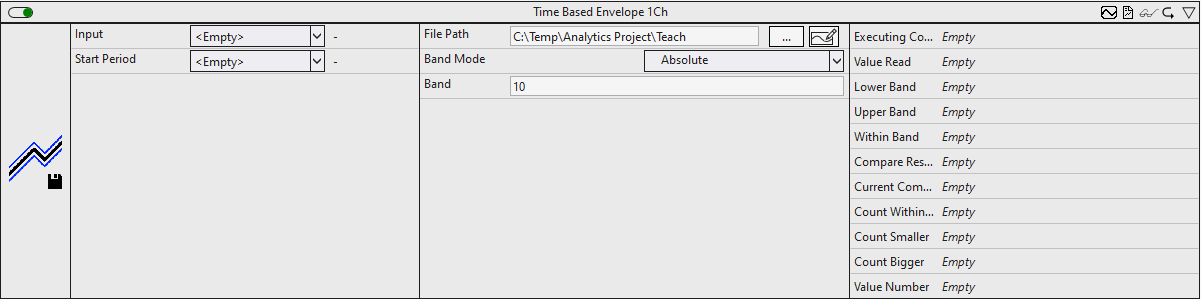

Konfigurationsoptionen

• File Path: Pfad zur zuvor eingelernten Datendatei.
• Band Mode: Modus des Bandbetriebs (absolute oder relative Werte verwenden).
• Band: Bandbreite des Bandbetriebs.

Ausgangswerte

• Executing Compare: Zeigt TRUE an, wenn der Algorithmus die Hüllkurve verarbeitet, ansonsten FALSE. Der Hüllkurvenprozess beginnt, wenn das Flag Start Period TRUE ist.
• Lower Band: Zeigt den Wert des unteren Bandes abhängig vom Bandmodus an.
• Upper Band: Zeigt den Wert des oberen Bandes abhängig vom Bandmodus an.
• Within Band: Zeigt TRUE an, wenn die aktuellen Werte innerhalb des Bandes liegen, ansonsten FALSE.
• Compare Result: Ergebnis des aktuellen Vergleichs. Zeigt an, ob die aktuellen Werte innerhalb des Bandes liegen oder kleiner oder größer als das Band sind.
• Current Compared Cycles: Anzahl der Zyklen, die verglichen worden sind.
• Count Within Band: Zählt, wie oft die Werte innerhalb des Bandes lagen.
• Count Smaller: Zählt, wie oft die Werte kleiner als das Band waren.
• Count Bigger: Zählt, wie oft die Werte größer als das Band waren.
• Value Number: Zeigt die Wertzahl des Datenpunkts in der Datei an, die gegenwärtig verglichen wird.

Standard HMI Controls

Für den Algorithmus Time Based Envelope 1Ch sind die folgenden HMI Controls für die Generierung eines Analytics Dashboards verfügbar:

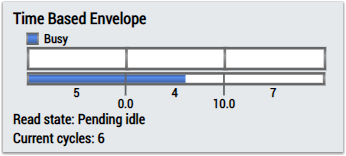

1. Das TimeBasedEnvelope Control visualisiert die Ausgangswerte Executing Comparison, Lower Band, Upper Band, Within Band, Compare Result, Count Within Band, Count Smaller, Count Bigger, Current Compared Cycles, State und Value Number.

2. Das Table Control oder Multivalue Control visualisiert alle Ausgangswerte: Executing Comparison, State, Lower Band, Upper Band, Within Band, Compare Result, Current Compared Cycles, Count Within Band, Count Smaller, Count Bigger, Value Number.

Alternativ können im Algorithmus Time Based Envelope mit dem Mapping Wizard kundenspezifische HMI Controls gemappt werden.
