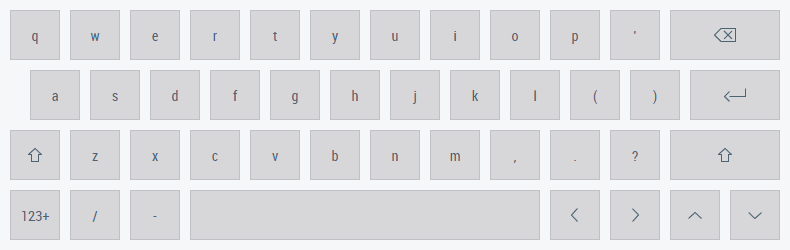

Keyboard

Ein Keyboard ist eine Bildschirmtastatur, die für die Eingabe ohne Hardware-Tastatur verwendet werden kann.

Über das Attribut Layout können unterschiedliche Layouts ausgewählt werden.

Version 1.12

Ab Version 1.12 werden Tastaturlayouts über einen Assistenten zum TwinCAT HMI Projekt hinzugefügt und können dann über das Attribut LayoutFile verwendet werden.

Das Attribut Layout gilt als veraltet und sollte nicht mehr verwendet werden.

Siehe auch: Konfigurationsanleitung

Attribute

Kategorie: Colors

Name	Beschreibung
LabelColor	Definition der Textfarbe der Tasten
LabelStrokeColor	Definition der Umrißfarbe der grafischen Tastenzeichen
LabelFillColor	Definition der Füllfarbe der grafischen Tastenzeichen
KeyBackgroundColor	Definition der Hintergrundfarbe der Tasten
AdditionalKeyBackdropColor	Definition der Hintergrundfarbe des Fensters, in dem die Zusatzzeichen bei den kompakten Layouts angezeigt werden
BackgroundColor	Definition der Hintergrundfarbe
BorderColor	Definition der Rahmenfarbe des Controls

Kategorie: Layout

Name	Beschreibung
Left	Definition des Abstands der linken Seite zur linken Seite des umschließenden Controls
LeftUnit	Definition der Einheit des Abstands zur rechten Seite des umschließenden Controls: Pixel für eine absolute Positionierung Prozent für eine relative Positionierung
Top	Definition des Abstands der oberen Seite zur oberen Seite des umschließenden Controls
TopUnit	Auswahl der Einheit des Abstands zur oberen Seite des umschließenden Controls: Pixel für eine absolute Positionierung Prozent für eine relative Positionierung
Right	Definition des Abstands der rechten Seite zur rechten Seite des umschließenden Controls
RightUnit	Auswahl der Einheit des Abstands zur rechten Seite des umschließenden Controls: Pixel für eine absolute Positionierung Prozent für eine relative Positionierung
Bottom	Definition des Abstands der unteren Seite zur unteren Seite des umschließenden Controls
BottomUnit	Auswahl der Einheit des Abstands zur unteren Seite des umschließenden Controls: Pixel für eine absolute Positionierung Prozent für eine relative Positionierung
Width	Definition der äußeren Breite des Controls
WidthUnit	Auswahl der Einheit der Breite: Pixel für eine absolute Breite Prozent für eine relative Breite
Height	Definition der äußere Höhe des Controls
HeightUnit	Auswahl der Einheit der Höhe: Pixel für eine absolute Höhe Prozent für eine relative Höhe
MaxWidth	Definition der maximalen Breite, wenn die Control-Größe dynamisch definiert ist.
MaxWidthUnit	Auswahl der Einheit der maximalen Breite: Pixel für einen absoluten Wert Prozent für einen relativen Wert
MinWidth	Definition der minimalen Breite, wenn die Control-Größe dynamisch definiert ist.
MinWidthUnit	Auswahl der Einheit der minimalen Breite: Pixel für einen absoluten Wert Prozent für einen relativen Wert
MaxHeight	Definition der maximalen Höhe, wenn die Control-Größe dynamisch definiert ist.
MaxHeightUnit	Auswahl der Einheit der maximalen Höhe: Pixel für einen absoluten Wert Prozent für einen relativen Wert
MinHeight	Definition der minimalen Höhe, wenn die Control-Größe dynamisch definiert ist.
MinHeightUnit	Auswahl der Einheit der minimalen Höhe: Pixel für einen absoluten Wert Prozent für einen relativen Wert
RenderedLeft	Berechneter Pixel-Abstand der linken Seite zur linken Seite des umschließenden Controls
RenderedTop	Berechneter Pixel-Abstand der oberen Seite zur oberen Seite des umschließenden Controls
RenderedRight	Berechneter Pixel-Abstand der rechten Seite zur rechten Seite des umschließenden Controls
RenderedBottom	Berechneter Pixel-Abstand der unteren Seite zur unteren Seite des umschließenden Controls
RenderedWidth	Berechnete Pixel-Breite des Controls
RenderedHeight	Berechnete Pixel-Höhe des Controls
GridRowIndex	Definition der Zeile eines Grids, in der das Control dargestellt werden soll.
GridColumnIndex	Definition der Spalte eines Grids, in der das Control dargestellt werden soll.
Opacity	Definition der Transparenz des ganzen Controls
Visibility	Auswahl der Sichtbarkeit eines Controls: Visible: Control ist sichtbar. Hidden: Control ist unsichtbar, wird aber gezeichnet – Controls dahinter sind nicht bedienbar. Collapsed: Control ist unsichtbar und wird nicht gezeichnet – Controls dahinter sind bedienbar.
ZIndex	Definition der Position auf der Z-Achse
Transform	Definition einer Transformation eines Controls: Translate: Verschieben in X-, Y-, Z-Richtung Rotate: Drehen um einen Winkel Scale: Zoomen um einen Faktor Skew: Schräges Darstellen der Seiten um einen Winkel Origin: Setzen des Ursprungs der Transformation relativ zur Position des Controls Perspective: Setzen der Perspektive der Transformationen aller Kindelemente
BoxShadow	Definition eines Schattens
KeyboardPadding	Definition des Innenabstands des Tastaturfelds zu den äußeren Seiten der Tastatur
AdditionalKeyBackdropPadding	Definition des Innenabstands der Zusatztasten zu den äußeren Seiten des Fensters, in dem sie angezeigt werden
WidthMode	Auswahl der Methode zur Berechnung der Breite : Value: Die Breite wird durch die eingetragene Breite definiert. Parent: Die Breite wird durch den Abstand zur linken und rechten Seite des Elternelements definiert. Das Attribut ‚Width‘ wird in allen Berechnungen ignoriert!
HeightMode	Auswahl der Methode zur Berechnung der Höhe: Value: Die Höhe wird durch die eingetragene Höhe definiert. Parent: Die Höhe wird durch den Abstand zur oberen und unteren Seite des Elternelements definiert. Das Attribut ‚Height‘ wird in allen Berechnungen ignoriert!

Kategorie: Common

Name	Beschreibung
LayoutFile	Aktiviert ein Layout aus dem Projekt.
Layout	Auswahl des Tastaturlayouts
ScaleMode	Auswahl der Skalierung der Tasten
IsEnabled	Auswahl, ob ein Control aktiviert sein soll
Id	Definition des Namens des Control
Type	Typname des Controls
ClassNames	Definition von Control Klassen
IsAttached	Es ist ein Control logisch im DOM eingehangen.
Tooltip	Definition des Tooltips für das Control

Kategorie: Border

Name	Beschreibung
BorderRadius	Definition des Radius der vier Ecken, um diese abzurunden
BorderStyle	Auswahl des Rahmenstils der vier Seiten des Controls
BorderWidth	Definition der Rahmenbreite der vier Seiten des Controls

Kategorie: Background Image

Name	Beschreibung
BackgroundImage	Definition eines Bildes, welches oberhalb der Hintergrundfarbe liegt
BackgroundImageHeight	Definition der Höhe des Hintergrundbildes
BackgroundImageHeightUnit	Auswahl der Einheit der Höhe des Hintergrundbildes: Pixel für eine absolute Höhe Prozent für eine relative Höhe
BackgroundImageWidth	Definition der Breite des Hintergrundbildes
BackgroundImageWidthUnit	Auswahl der Einheit der Breite des Hintergrundbildes: Pixel für eine absolute Breite Prozent für eine relative Breite
BackgroundImagePadding	Definition eines zusätzlichen Abstands zwischen dem Rahmen des Controls und dem Hintergrundbild für die vier Seiten
BackgroundImageVerticalAlignment	Definition der vertikalen Ausrichtung des Hintergrundbildes innerhalb des Controls
BackgroundImageHorizontalAlignment	Definition der horizontalen Ausrichtung des Hintergrundbildes innerhalb des Controls

Kategorie: Behaviour

Name	Beschreibung
FixedTarget	Definition eines Controls über dessen Namen, zu dem alle Eingaben ungeachtet des Fokus gesendet werden Der Name des Controls muss als einfacher String eingetragen werden. Das Control darf nicht direkt verknüpft werden.
ReleaseStickyKeysManually	Auswahl, ob die Shift-Taste nach der Verwendung zusammen mit einer anderen Taste manuell wieder deaktiviert werden muss
LongpressDelay	Definition der Zeit in Millisekunden, die eine Taste betätigt werden muss, damit ein langer Tastendruck erkannt wird.
RepetitionDelay	Definition der Zeit in Millisekunden, die eine Taste betätigt werden muss, damit die Eingabe wiederholt wird.
PressedKeys

Kategorie: Labels

Name	Beschreibung
LabelStrokeThickness	Definition der Linienbreite der grafischen Tastenzeichen
LabelFontFamily	Definition der Schriftart über den Namen der Schriftfamilie oder das Schlüsselwort
LabelFontSize	Definition der Schriftgröße des Tastentexts
LabelFontSizeUnit	Auswahl der Einheit der Textgröße: Pixel für eine absolute Größe Prozent für eine relative Größe
LabelFontStyle	Auswahl der Schriftlage: Normal Italic: kursiv Oblique: schräggestellt
LabelFontWeight	Auswahl der Schriftstärke: Normal Bold: fett

Kategorie: Indirect Input

Name	Beschreibung
IndirectInputHorizontalAlignment	Definiert die horizontale Ausrichtung des Textes in dem Vorschaufeld für die indirekte Eingabe.
IndirectInputFontSize	Definiert die Schriftgröße des Textes in dem Vorschaufeld für die indirekte Eingabe.
IndirectInputFonzSIzeUnit	Definiert die Einheit der Schriftgröße des Textes in dem Vorschaufeld für die indirekte Eingabe.
IndirectInputPadding	Definiert den inneren Abstand des Textes zum Vorschaufeld für die indirekte Eingabe.

Ereignisse

Kategorie: Control

Name	Beschreibung
onKeyPressStarted	Die Interaktion mit einer Taste wurde begonnen.
onKeyPressFinished	Die Interaktion mit einer Taste wurde beendet.
onKeyPressCanceled	Die Interaktion mit einer Taste wurde abgebrochen.
onKeyPressEnded	Die Interaktion mit einer Taste wurde abgebrochen oder beendet.
onIndirectInputAccepted	Der Benutzer hat die indirekte Eingabe bestätigt.
onIndirectInputCanceled	Der Benutzer hat die indirekte Eingabe abgebrochen.

Kategorie: Framework

Name	Beschreibung
onAttached	Das Control wurde zur Anzeige hinzugefügt.
onDetached	Das Control wurde aus der Anzeige genommen.
onInitialized	Das Control wurde initialisiert.
onDestroyed	Das Control wurde zerstört.
onMoved	Das Control wurde bezogen auf das Browserfenster bewegt.
onResized	Das Control wurde in seiner Größe verändert.

Kategorie: Operator

Name	Beschreibung
onPressed	Es wurde per Maus geklickt oder ein Touchbildschirm kurz berührt.
onMouseClick	Die linke Maustaste wurde über dem Control gedrückt und losgelassen.
onMouseDoubleClick	Die linke Maustaste wurde zweimal über dem Control gedrückt und losgelassen.
onMouseRightClick	Die rechte Maustaste wurde über dem Control gedrückt und losgelassen.
onMouseDown	Eine Maustaste wurde über dem Control heruntergedrückt.
onMouseEnter	Der Mauszeiger wurde über das Control bewegt.
onMouseLeave	Der Mauszeiger hat das Control verlassen.
onMouseUp	Eine Maustaste wurde über dem Control losgelassen.
onMouseDownLeft	Die linke Maustaste wurde über dem Control heruntergedrückt.
onMouseDownRight	Die rechte Maustaste wurde über dem Control heruntergedrückt.
onMouseMove	Die Maus wurde über dem Control bewegt.
onMouseOver	Der Mauszeiger wurde über das Control oder eines seiner Kinder bewegt.
onMouseOut	Der Mauszeiger hat das Control oder eines seiner Kind-Controls verlassen.
onMouseUpLeft	Die linke Maustaste wurde über dem Control losgelassen.
onMouseUpRight	Die rechte Maustaste wurde über dem Control losgelassen.
onMouseWheel	Das Mausrad wurde über dem Control bewegt.
onTouchStart	Ein Finger/Stift wurde auf ein Touchbildschirm abgesetzt.
onTouchMove	Ein Finger/Stift wurde auf einem Touchbildschirm bewegt.
onTouchEnd	Ein Finger/Stift wurde von einem Touchbildschirm genommen.
onTouchCancel	Eine Interaktion mit einem Touchbildschirm wurde abgebrochen.

Zugriffsrechte

Name	Beschreibung
observe	Legt fest, ob das Control allgemein beobachtbar ist.
operate	Legt fest, ob das Control allgemein bedienbar ist.

Vererbungshierarchie

Control

Keyboard

NuGet-Paket: Beckhoff.TwinCAT.HMI.Controls

	NuGet-Pakete sind verfügbar ab Version 1.12.

	Verfügbar ab Version 1.8
