Linear Gauge

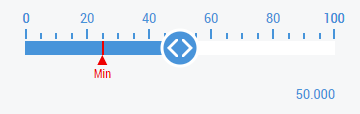

Eine Linear Gauge ist eine Linearanzeige, in der ein Wert über das Ausfüllen eines Balkens angezeigt werden kann. Für diesen Balken kann ein Start- und ein Endwert festgelegt werden. Über das Attribut ‚Editable‘ kann ein Slider eingeblendet werden, durch den der Bediener den verknüpften Wert verändern kann.

Attribute

Kategorie: Colors

Name	Beschreibung
ProgressBackgroundColor	Definition der Hintergrundfarbe des Balkens
ProgressForegroundColor	Definition der Balkenfarbe
ValueColor	Definition der Textfarbe der Anzeige des aktuellen Wertes
UnitColor	Definition der Farbe der Einheit
TickColor	Definition der Farbe der Balkenunterteilung
LabelColor	Definition der Textfarbe der Skalierungswerte
Knob Color	Definition der Füllfarbe des Sliders
KnobArrowsColor	Definition der Umriss- und Pfeilfarbe des Sliders
BackgroundColor	Definition der Hintergrundfarbe
BorderColor	Definition der Rahmenfarbe des Controls

Kategorie: Layout

Name	Beschreibung
Orientation	Auswahl der Orientierung: Horizontal: Die Linearanzeige mit der Skalierung ist horizontal ausgerichtet. Vertical: Die Linearanzeige mit der Skalierung ist vertikal ausgerichtet.
Padding	Definition eines zusätzlichen Abstands zwischen Rahmen des Controls und dem Balken für die vier Seiten
Left	Definition des Abstands der linken Seite zur linken Seite des umschließenden Controls
LeftUnit	Definition der Einheit des Abstands zur rechten Seite des umschließenden Controls: Pixel für eine absolute Positionierung Prozent für eine relative Positionierung
Top	Definition des Abstands der oberen Seite zur oberen Seite des umschließenden Controls
TopUnit	Auswahl der Einheit des Abstands zur oberen Seite des umschließenden Controls: Pixel für eine absolute Positionierung Prozent für eine relative Positionierung
Right	Definition des Abstands der rechten Seite zur rechten Seite des umschließenden Controls
RightUnit	Auswahl der Einheit des Abstands zur rechten Seite des umschließenden Controls: Pixel für eine absolute Positionierung Prozent für eine relative Positionierung
Bottom	Definition des Abstands der unteren Seite zur unteren Seite des umschließenden Controls
BottomUnit	Auswahl der Einheit des Abstands zur unteren Seite des umschließenden Controls: Pixel für eine absolute Positionierung Prozent für eine relative Positionierung
Width	Definition der äußeren Breite des Controls
WidthUnit	Auswahl der Einheit der Breite: Pixel für eine absolute Breite Prozent für eine relative Breite
Height	Definition der äußere Höhe des Controls
HeightUnit	Auswahl der Einheit der Höhe: Pixel für eine absolute Höhe Prozent für eine relative Höhe
MaxWidth	Definition der maximalen Breite, wenn die Control-Größe dynamisch definiert ist.
MaxWidthUnit	Auswahl der Einheit der maximalen Breite: Pixel für einen absoluten Wert Prozent für einen relativen Wert
MinWidth	Definition der minimalen Breite, wenn die Control-Größe dynamisch definiert ist.
MinWidthUnit	Auswahl der Einheit der minimalen Breite: Pixel für einen absoluten Wert Prozent für einen relativen Wert
MaxHeight	Definition der maximalen Höhe, wenn die Control-Größe dynamisch definiert ist.
MaxHeightUnit	Auswahl der Einheit der maximalen Höhe: Pixel für einen absoluten Wert Prozent für einen relativen Wert
MinHeight	Definition der minimalen Höhe, wenn die Control-Größe dynamisch definiert ist.
MinHeightUnit	Auswahl der Einheit der minimalen Höhe: Pixel für einen absoluten Wert Prozent für einen relativen Wert
RenderedLeft	Berechneter Pixel-Abstand der linken Seite zur linken Seite des umschließenden Controls
RenderedTop	Berechneter Pixel-Abstand der oberen Seite zur oberen Seite des umschließenden Controls
RenderedRight	Berechneter Pixel-Abstand der rechten Seite zur rechten Seite des umschließenden Controls
RenderedBottom	Berechneter Pixel-Abstand der unteren Seite zur unteren Seite des umschließenden Controls
RenderedWidth	Berechnete Pixel-Breite des Controls
RenderedHeight	Berechnete Pixel-Höhe des Controls
GridRowIndex	Definition der Zeile eines Grids, in der das Control dargestellt werden soll.
GridColumnIndex	Definition der Spalte eines Grids, in der das Control dargestellt werden soll.
Opacity	Definition der Transparenz des ganzen Controls
Visibility	Auswahl der Sichtbarkeit eines Controls: Visible: Control ist sichtbar. Hidden: Control ist unsichtbar, wird aber gezeichnet – Controls dahinter sind nicht bedienbar. Collapsed: Control ist unsichtbar und wird nicht gezeichnet – Controls dahinter sind bedienbar.
ZIndex	Definition der Position auf der Z-Achse
Transform	Definition einer Transformation eines Controls: Translate: Verschieben in X-, Y-, Z-Richtung Rotate: Drehen um einen Winkel Scale: Zoomen um einen Faktor Skew: Schräges Darstellen der Seiten um einen Winkel Origin: Setzen des Ursprungs der Transformation relativ zur Position des Controls Perspective: Setzen der Perspektive der Transformationen aller Kindelemente
BoxShadow	Definition eines Schattens
WidthMode	Auswahl der Methode zur Berechnung der Breite : Value: Die Breite wird durch die eingetragene Breite definiert. Parent: Die Breite wird durch den Abstand zur linken und rechten Seite des Elternelements definiert. Das Attribut ‚Width‘ wird in allen Berechnungen ignoriert!
HeightMode	Auswahl der Methode zur Berechnung der Höhe: Value: Die Höhe wird durch die eingetragene Höhe definiert. Parent: Die Höhe wird durch den Abstand zur oberen und unteren Seite des Elternelements definiert. Das Attribut ‚Height‘ wird in allen Berechnungen ignoriert!

Kategorie: Common

Name	Beschreibung
Value	Definition des Wertes, der dargestellt werden soll
Editable	Auswahl, ob der Slider dargestellt werden soll und damit die Linear Gauge editierbar ist
BaseAnimationTime	Definition der Basisanimationszeit in Millisekunden – Sie beschreibt die Zeit der Animation von Minimal- zu Maximalwert.
IsEnabled	Auswahl, ob ein Control aktiviert sein soll
Id	Definition des Namens des Control
Type	Typname des Controls
ClassNames	Definition von Control Klassen
IsAttached	Es ist ein Control logisch im DOM eingehangen.
Tooltip	Definition des Tooltips für das Control

Kategorie: Border

Name	Beschreibung
BorderRadius	Definition des Radius der vier Ecken, um diese abzurunden
BorderStyle	Auswahl des Rahmenstils der vier Seiten des Controls
BorderWidth	Definition der Rahmenbreite der vier Seiten des Controls

Kategorie: Background Image

Name	Beschreibung
BackgroundImage	Definition eines Bildes, welches oberhalb der Hintergrundfarbe liegt
BackgroundImageHeight	Definition der Höhe des Hintergrundbildes
BackgroundImageHeightUnit	Auswahl der Einheit der Höhe des Hintergrundbildes: Pixel für eine absolute Höhe Prozent für eine relative Höhe
BackgroundImageWidth	Definition der Breite des Hintergrundbildes
BackgroundImageWidthUnit	Auswahl der Einheit der Breite des Hintergrundbildes: Pixel für eine absolute Breite Prozent für eine relative Breite
BackgroundImagePadding	Definition eines zusätzlichen Abstands zwischen dem Rahmen des Controls und dem Hintergrundbild für die vier Seiten
BackgroundImageVerticalAlignment	Definition der vertikalen Ausrichtung des Hintergrundbildes innerhalb des Controls
BackgroundImageHorizontalAlignment	Definition der horizontalen Ausrichtung des Hintergrundbildes innerhalb des Controls

Kategorie: Value

Name	Beschreibung
MinValue	Definition des kleinsten Wertes, den das Control grafisch darstellen soll
MaxValue	Definition des größten Wertes, den das Control grafisch darstellen soll
Step	Definition der Schrittweite bei der Änderung des Wertes über den Slider
ShowValueText	Auswahl, ob der aktuelle Wert angezeigt werden soll
Range	Definition des Wertebereichs der Farbskalen
StartFromZero	Auswahl, ob der Minimalwert unabhängig von dem Attribut ‚Minimal Value‘ Null sein soll – Diese Einstellung hat keinen Effekt, wenn der eingestellte Minimalwert gleich oder größer als Null ist.
ValueFontFamily	Definition der Schriftart über den Namen der Schriftfamilie oder das Schlüsselwort
ValueFontSize	Definition der Schriftgröße
ValueFontSizeUnit	Auswahl der Einheit der Schriftgröße: Pixel für eine absolute Größe Prozent für eine relative Größe
ValueFontStyle	Auswahl der Schriftlage: Normal Italic: kursiv Oblique: schräggestellt
ValueFontWeight	Auswahl der Schriftstärke: Normal Bold: fett
ValueFormat	Definition von einer Formatierungsfunktion für den Wert
ClickAnywheretoEdit	Auswahl, ob durch das Klicken an einer beliebigen Stelle im Control der Wert geändert werden kann

Kategorie: Labels

Name	Beschreibung
ShowLabels	Auswahl, ob die Skalierungswerte angezeigt werden sollen
Label Range	Definition der Sprungweite zwischen den einzelnen Skalierungswerten
Label Position	Auswahl der Position der Skalierung zum Balken: Für eine horizontale Ausrichtung stehen die folgenden Möglichkeit zur Auswahl: Top Bottom Für eine vertikale Ausrichtung stehen die folgenden Möglichkeiten zur Auswahl: Left Right
LabelFontFamily	Definition der Schriftart über den Namen der Schriftfamilie oder das Schlüsselwort
LabelFontSize	Definition der Schriftgröße der Skalierung
LabelFontSizeUnit	Auswahl der Einheit der Schriftgröße: Pixel für eine absolute Größe Prozent für eine relative Größe
LabelFontStyle	Auswahl der Schriftlage der Skalierung: Normal Italic: kursiv Oblique: schräggestellt
LabelFontWeight	Auswahl der Schriftstärke der Skalierung: Normal Bold: fett
LabelFormat	Definition einer Formatierungsfunktion für die Skalierung

Kategorie: Ticks

Name	Beschreibung
ShowTicks	Auswahl, ob die Skalierungsunterteilung angezeigt werden soll
TickDefinition	Definition der Skaleneinteilung

Kategorie: Unit

Name	Beschreibung
Unit	Definition der Einheit oder der Beschreibung des Wertes
UnitOrientation	Auswahl der Orientierung der Einheit: Theme Horizontal Vertikal
UnitFontSize	Definition der Schriftgröße der Einheit
UnitFontSizeUnit	Auswahl der Einheit der Schriftgröße: Pixel für eine absolute Größe Prozent für eine relative Größe
UnitFontStyle	Auswahl der Schriftlage der Einheit: Normal Italic: kursiv Oblique: schräggestellt
UnitFontWeight	Auswahl der Schriftstärke der Einheit: Normal Bold: fett

Ereignisse

Kategorie: Control

Name	Beschreibung
onValueChanged	Der Wert wurde verändert.

Kategorie: Framework

Name	Beschreibung
onAttached	Das Control wurde zur Anzeige hinzugefügt.
onDetached	Das Control wurde aus der Anzeige genommen.
onInitialized	Das Control wurde initialisiert.
onDestroyed	Das Control wurde zerstört.
onMoved	Das Control wurde bezogen auf das Browserfenster bewegt.
onResized	Das Control wurde in seiner Größe verändert.

Kategorie: Operator

Name	Beschreibung
onUserInteractionFinished	Der Benutzer hat die Interaktion mit dem Control beendet.
onPressed	Es wurde per Maus geklickt oder ein Touchbildschirm kurz berührt.
onMouseClick	Die linke Maustaste wurde über dem Control gedrückt und losgelassen.
onMouseDoubleClick	Die linke Maustaste wurde zweimal über dem Control gedrückt und losgelassen.
onMouseRightClick	Die rechte Maustaste wurde über dem Control gedrückt und losgelassen.
onMouseDown	Eine Maustaste wurde über dem Control heruntergedrückt.
onMouseEnter	Der Mauszeiger wurde über das Control bewegt.
onMouseLeave	Der Mauszeiger hat das Control verlassen.
onMouseUp	Eine Maustaste wurde über dem Control losgelassen.
onMouseDownLeft	Die linke Maustaste wurde über dem Control heruntergedrückt.
onMouseDownRight	Die rechte Maustaste wurde über dem Control heruntergedrückt.
onMouseMove	Die Maus wurde über dem Control bewegt.
onMouseOver	Der Mauszeiger wurde über das Control oder eines seiner Kinder bewegt.
onMouseOut	Der Mauszeiger hat das Control oder eines seiner Kind-Controls verlassen.
onMouseUpLeft	Die linke Maustaste wurde über dem Control losgelassen.
onMouseUpRight	Die rechte Maustaste wurde über dem Control losgelassen.
onMouseWheel	Das Mausrad wurde über dem Control bewegt.
onTouchStart	Ein Finger/Stift wurde auf ein Touchbildschirm abgesetzt.
onTouchMove	Ein Finger/Stift wurde auf einem Touchbildschirm bewegt.
onTouchEnd	Ein Finger/Stift wurde von einem Touchbildschirm genommen.
onTouchCancel	Eine Interaktion mit einem Touchbildschirm wurde abgebrochen.

Zugriffsrechte

Name	Beschreibung
observe	Legt fest, ob das Control allgemein beobachtbar ist.
operate	Legt fest, ob das Control allgemein bedienbar ist.

Vererbungshierarchie

Control

Linear Gauge

NuGet-Paket: Beckhoff.TwinCAT.HMI.Controls

	NuGet-Pakete sind verfügbar ab Version 1.12.

	Verfügbar ab Version 1.8
