Firmware EL/ES/EM/EPxxxx
In diesem Kapitel wird das Geräteupdate für Beckhoff EtherCAT Slaves der Serien EL/ES, EM, EK und EP beschrieben. Ein FW-Update sollte nur nach Rücksprache mit dem Beckhoff Support durchgeführt werden.
Inhaltsverzeichnis |
|---|
Speicherorte
In einem EtherCAT-Slave werden an bis zu 3 Orten Daten für den Betrieb vorgehalten:
- Je nach Funktionsumfang und Performance besitzen EtherCAT Slaves einen oder mehrere lokale Controller zur Verarbeitung von IO-Daten. Das darauf laufende Programm ist die sog. Firmware im Format *.efw.
- In bestimmten EtherCAT Slaves kann auch die EtherCAT Kommunikation in diesen Controller integriert sein. Dann ist der Controller meist ein so genannter FPGA-Chip mit der *.rbf-Firmware.
- Darüber hinaus besitzt jeder EtherCAT Slave einen Speicherchip, um seine eigene Gerätebeschreibung zu speichern, in einem sog. EEPROM. Beim Einschalten wird diese Beschreibung geladen und u.a. die EtherCAT Kommunikation entsprechend eingerichtet. Die Gerätebeschreibung kann von der Beckhoff Website (http://www.beckhoff.de) im Downloadbereich heruntergeladen werden. Dort sind alle ESI-Dateien (EtherCAT Slave Information) als Zip-Datei zugänglich.
Kundenseitig zugänglich sind diese Daten nur über den Feldbus EtherCAT und seine Kommunikationsmechanismen. Beim Update oder Auslesen dieser Daten ist insbesondere die azyklische Mailbox-Kommunikation oder der Registerzugriff auf den ESC in Benutzung.
Der TwinCAT Systemmanager bietet Mechanismen, um alle 3 Teile mit neuen Daten programmieren zu können, wenn der Slave dafür vorgesehen ist. Es findet üblicherweise keine Kontrolle durch den Slave statt, ob die neuen Daten für ihn geeignet sind, ggf. ist ein Weiterbetrieb nicht mehr möglich.
Hinweis | |
Beschädigung des Gerätes möglich!
|
Gerätebeschreibung ESI-File/XML
Hinweis | |
Update der ESI-Beschreibung/EEPROM Manche Slaves haben Abgleich- und Konfigurationsdaten aus der Produktion im EEPROM abgelegt. Diese werden bei einem Update unwiederbringlich überschrieben. |

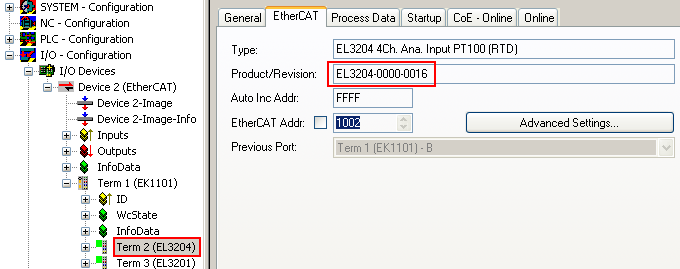

Die Gerätebeschreibung ESI wird auf dem Slave lokal gespeichert und beim Start geladen. Jede Gerätebeschreibung hat eine eindeutige Kennung aus Slave name (9-stellig) und Revision-Nummer (4-stellig). Jeder im System-Manager konfigurierte Slave zeigt seine Kennung im EtherCAT-Reiter (Gerätekennung aus Name EL3204-0000 und Revision -0016
):
Die konfigurierte Kennung muss kompatibel sein mit der tatsächlich als Hardware eingesetzten Gerätebeschreibung, d.h. der Beschreibung die der Slave (hier: EL3204) beim Start geladen hat. Üblicherweise muss dazu die konfigurierte Revision gleich oder niedriger der tatsächlich im Klemmenverbund befindlichen sein.
Weitere Hinweise hierzu entnehmen Sie bitte der EtherCAT System-Dokumentation.
 | Update von XML/ESI-Beschreibung Die Geräterevision steht in engem Zusammenhang mit der verwendeten Firmware bzw. Hardware. Nicht kompatible Kombinationen führen mindestens zu Fehlfunktionen oder sogar zur endgültigen Außerbetriebsetzung des Gerätes. Ein entsprechendes Update sollte nur in Rücksprache mit dem Beckhoff Support ausgeführt werden. |
Anzeige der Slave-Kennung ESI

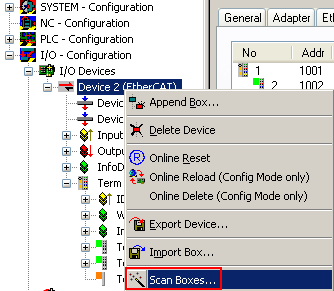

Der einfachste Weg, die Übereinstimmung von konfigurierter und tatsächlicher Gerätebeschreibung festzustellen, ist im TwinCAT Modus Config/Freerun das Scannen der EtherCAT-Boxen auszuführen, ein Rechtsklick auf das EtherCAT Gerät bewirkt im Config/FreeRun-Mode das Scannen des unterlagerten Feldes:
Wenn das gefundene Feld mit dem konfigurierten übereinstimmt, erscheint: Konfiguration identisch,
ansonsten ein Änderungsdialog, um die realen Angaben in die Konfiguration zu übernehmen:
In diesem Beispiel wurde eine EL3201-0000-0017 vorgefunden, während eine EL3201-0000-0016 konfiguriert wurde. In diesem Fall bietet es sich an, mit dem Copy Before-Button die Konfiguration anzupassen. Die Checkbox Extended Information muss gesetzt werden, um die Revision angezeigt zu bekommen.
Änderung der Slave-Kennung ESI
Änderung der Slave-Kennung ESI
Die ESI/EEPROM-Kennung kann unter TwinCAT wie folgt aktualisiert werden:
- Einwandfreie EtherCAT-Kommunikation muss zum Slave hergestellt werden
- Der State des Slave ist unerheblich

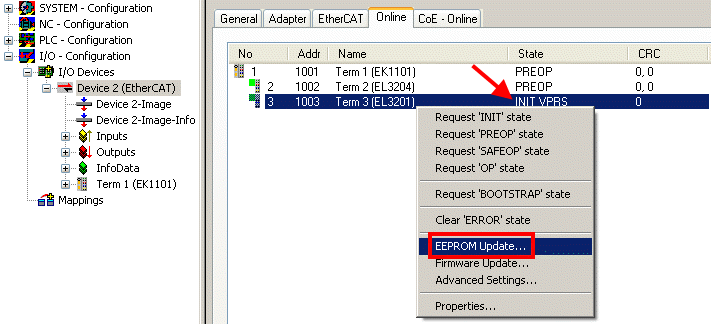

- Rechtsklick auf den Slave in der Online-Anzeige führt zum Dialog EEPROM Update:

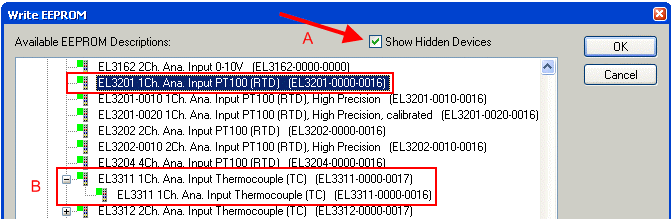

Im folgenden Dialog wird die neue ESI-Beschreibung ausgewählt. Die CheckBox Show Hidden Devices zeigt auch ältere, normalerweise ausgeblendete Ausgaben eines Slave':
Ein Laufbalken im Systemmanager zeigt den Fortschritt - erst erfolgt das Schreiben, dann das Verifying.
| Änderung erst nach Neustart wirksam Die meisten EtherCAT-Geräte lesen eine geänderte ESI-Beschreibung umgehend bzw. nach dem Aufstarten aus dem INIT ein. Einige Kommunikationseinstellungen wie z.B. Distributed Clocks werden jedoch erst bei PowerOn gelesen. Deshalb ist ein kurzes Abschalten des EtherCAT Slave nötig, damit die Änderung wirksam wird. |
Versionsbestimmung der Firmware
Versionsbestimmung nach Laseraufdruck
Auf einem Beckhoff EtherCAT Slave ist eine Seriennummer aufgelasert. Der Aufbau der Seriennummer lautet: KK YY FF HH
KK - Produktionswoche (Kalenderwoche)
YY - Produktionsjahr
FF - Firmware-Stand
HH - Hardware-Stand
Beispiel mit Ser. Nr.: 12 10 03 02:
12 - Produktionswoche 12
10 - Produktionsjahr 2010
03 - Firmware-Stand 03
02 - Hardware-Stand 02
Versionsbestimmung mit dem System-Manager
Der TwinCAT System-Manager zeigt die Version der Controller-Firmware an, wenn der Slave online für den Master zugänglich ist. Klicken Sie hierzu auf die E-Bus-Klemme deren Controller-Firmware Sie überprüfen möchten (im Beispiel Klemme 2 (EL3204) und wählen Sie den Karteireiter CoE-Online (CAN over EtherCAT).
| CoE-Online und Offline-CoE
|
Im folgenden Dialog wird der FW-Stand der markierten EL3204 in CoE-Eintrag x100A mit 03 angezeigt:
TwinCAT 2.11 zeigt in (A) an, dass aktuell das Online-CoE-Verzeichnis angezeigt wird. Ist dies nicht der Fall, kann durch die erweiterten Einstellungen (B) durch Online und Doppelklick auf All Objects das Online-Verzeichnis geladen werden.
Update Controller-Firmware *.efw
| CoE-Verzeichnis Das Online-CoE-Verzeichnis wird vom Controller verwaltet und in einem eigenen EEPROM gespeichert. Es wird durch ein FW-Update i.allg. nicht verändert. |
Um die Controller-Firmware eines Slave zu aktualisieren, wechseln Sie zum Karteireiter Online :
Es ist folgender Ablauf einzuhalten, wenn keine anderen Angaben z.B. durch den Beckhoff Support vorliegen.
- Slave in INIT schalten (A)
- Slave in BOOTSTRAP schalten
- Kontrolle des aktuellen Status (B, C)
- Download der neuen *efw-Datei
- Nach Beendigung des Download in INIT schalten, dann in OP
- Slave kurz stromlos schalten
FPGA-Firmware *.rbf
Falls ein FPGA-Chip die EtherCAT Kommunikation übernimmt, kann ggf. mit einer *.rbf-Datei ein Update durchgeführt werden.
- Controller-Firmware für die Aufbereitung der E/A-Signale
- FPGA-Firmware für die EtherCAT-Kommunikation (nur für Klemmen mit FPGA)
Die in der Seriennummer der Klemme enthaltene Firmware-Versionsnummer beinhaltet beide Firmware-Teile. Wenn auch nur eine dieser Firmwarekomponenten verändert wird, dann wird diese Versionsnummer fortgeschrieben.
Versionsbestimmung mit dem System-Manager
Der TwinCAT System-Manager zeigt die Version der FPGA-Firmware an. Klicken Sie hierzu auf die Ethernet-Karte Ihres EtherCAT-Stranges (im Beispiel Gerät 2) und wählen Sie den Karteireiter Online.
Die Spalte Reg:0002 zeigt die Firmware-Version der einzelnen EtherCAT-Geräte in hexadezimaler und dezimaler Darstellung an.
Falls die Spalte Reg:0002 nicht angezeigt wird, klicken sie mit der rechten Maustaste auf den Tabellenkopf und wählen im erscheinenden Kontextmenü, den Menüpunkt Properties.

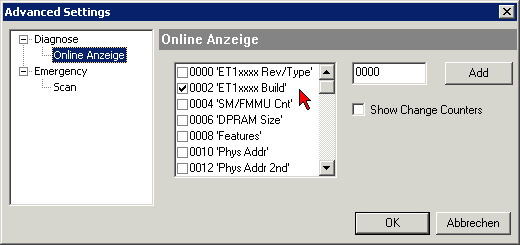

In dem folgenden Dialog Advanced Settings können Sie festlegen, welche Spalten angezeigt werden sollen. Markieren Sie dort unter Diagnose/Online Anzeige das Kontrollkästchen vor '0002 ETxxxx Build' um die Anzeige der FPGA-Firmware-Version zu aktivieren.
Update
Für das Update der FPGA-Firmware
- eines EtherCAT-Kopplers, muss auf auf diesem Koppler mindestens die FPGA-Firmware-Version 11 vorhanden sein.
- einer E-Bus-Klemme, muss auf auf dieser Klemme mindestens die FPGA-Firmware-Version 10 vorhanden sein.
Ältere Firmwarestände können nur vom Hersteller aktualisiert werden!
Update eines EtherCAT-Geräts

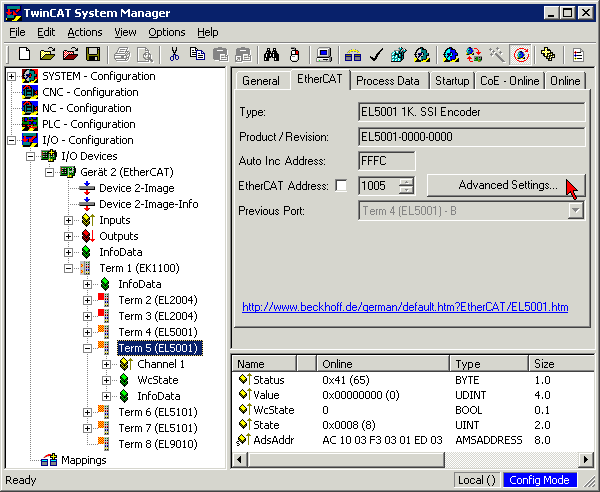

Wählen Sie im TwinCAT System-Manager die Klemme an, deren FPGA-Firmware Sie aktualisieren möchten (im Beispiel: Klemme 5: EL5001) und
klicken Sie auf dem Karteireiter EtherCAT auf die Schaltfläche Weitere Einstellungen.

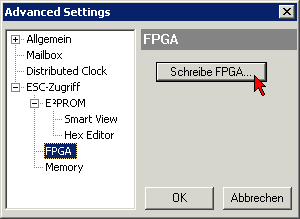

Im folgenden Dialog Advanced Settings klicken Sie im Menüpunkt ESC-Zugriff/E²PROM/FPGA auf die Schaltfläche Schreibe FPGA,

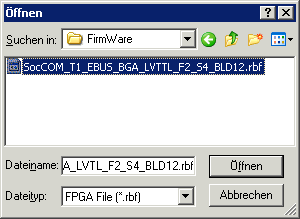

Wählen Sie die Datei (*.rbf) mit der neuen FPGA-Firmware aus und übertragen Sie diese zum EtherCAT-Gerät.
Hinweis | |
Beschädigung des Gerätes möglich! Das Herunterladen der Firmware auf ein EtherCAT-Gerät dürfen Sie auf keinen Fall unterbrechen! Wenn Sie diesen Vorgang abbrechen, dabei die Versorgungsspannung ausschalten oder die Ethernet-Verbindung unterbrechen, kann das EtherCAT-Gerät nur vom Hersteller wieder in Betrieb genommen werden! |
Um die neue FPGA-Firmware zu aktivieren ist ein Neustart (Aus- und Wiedereinschalten der Spannungsversorgung) des EtherCAT-Geräts erforderlich.
Gleichzeitiges Update mehrerer EtherCAT-Geräte

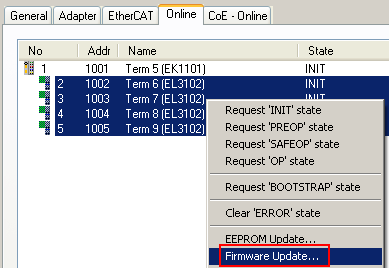

Die Firmware von mehreren Geräten kann gleichzeitig aktualisiert werden, ebenso wie die ESI-Beschreibung. Voraussetzung hierfür ist, dass für diese Geräte die gleiche Firmware-Datei/ESI gilt.
Wählen Sie dazu die betreffenden Slaves aus und führen Sie den FW-Update im BOOTSTRAP Modus wie o.a. aus.
