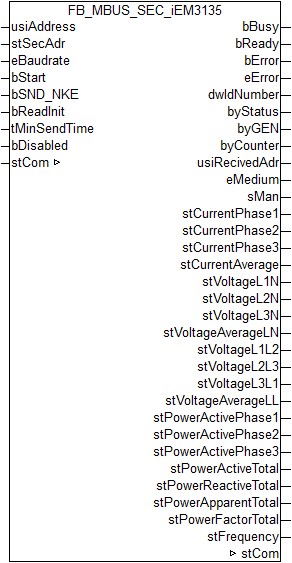

FB_MBUS_SEC_iEM3135

VAR_INPUT

usiAddress      : USINT;
stSecAdr        : ST_MBUS_SecAdr;
eBaudrate       : E_MBUS_Baudrate := eMBUS_Baud2400;
bStart          : BOOL;
bSND_NKE        : BOOL := TRUE;
bReadInit       : BOOL := TRUE;
tMinSendTime    : TIME := t#2s;
bDisabled       : BOOL := FALSE;

usiAddress: Primäradresse der Zählers, der mit diesem Baustein ausgelesen werden soll.

stSecAdr: Sekundäradresse der Zählers, der mit diesem Baustein ausgelesen werden soll.

eBaudrate: 300..9600 Baud.

bStart: Auf positive Flanke dieses Eingangs wird der Zähler einmal ausgelesen.

bSND_NKE: TRUE initialisiert den Zähler bei jedem Auslesen, und stellt den Zähler auf das erste Telegramm (SND_NKE).

bReadInit: Bei Neustart der SPS wird der Zähler 1-mal ausgelesen.

tMinSendTime: Standard t#2s. Nach Ablauf der hier eingestellen Zeit wird ein Zähler erneut ausgelesen. Bei t#0s wird der Zähler nicht ausgelesen und kann mit bStart manuell ausgelesen werden.

bDisabled: TRUE = Abwahl des Bausteins.

VAR_OUTPUT

bBusy               : BOOL;
bReady              : BOOL;
bError              : BOOL;
eError              : E_MBUS_ERROR;
dwIdNumber          : DWORD;
byStatus            : BYTE;
byGEN               : BYTE;
byCounter           : BYTE;
usiRecivedAdr       : USINT;
eMedium             : E_MBUS_Medium;
sMan                : STRING(3);
stCurrentPhase1     : ST_MBus_Info;
stCurrentPhase2     : ST_MBus_Info;
stCurrentPhase3     : ST_MBus_Info;
stCurrentAverage    : ST_MBus_Info;
stVoltageL1N        : ST_MBus_Info;
stVoltageL2N        : ST_MBus_Info;
stVoltageL3N        : ST_MBus_Info;
stVoltageAverageLN  : ST_MBus_Info;
stVoltageL1L2       : ST_MBus_Info;
stVoltageL2L3       : ST_MBus_Info;
stVoltageL3L1       : ST_MBus_Info;
stVoltageAverageLL  : ST_MBus_Info;
stPowerActivePhase1 : ST_MBus_Info;
stPowerActivePhase2 : ST_MBus_Info;
stPowerActivePhase3 : ST_MBus_Info;
stPowerActiveTotal  : ST_MBus_Info;
stPowerReactiveTotal: ST_MBus_Info;
stPowerApparentTotal: ST_MBus_Info;
stPowerFactorTotal  : ST_MBus_Info;
stFrequency         : ST_MBus_Info;

bBusy: Der bBusy Ausgang ist TRUE solange das Auslesen des Zählers läuft.

bReady: Der bReady Ausgang ist für einen Zyklus TRUE, wenn das Auslesen des Zählers beendet wurde.

bError: Der Ausgang wird TRUE sobald ein Fehler auftritt. Dieser Fehler wird über die Variable eError beschrieben.

eError: Der Ausgang gibt im Fehlerfall einen Fehlercode aus (siehe E_MBUS_ERROR). Gleichzeitig wird bError TRUE.

dwIdNumber: Seriennummer des Zählers (Sekundäradresse).

byStatus: Status des Gerätes.

byGEN: Software Version des Gerätes.

byCounter: Anzahl der Zugriffe des Masters auf Daten des jeweiligen Slaves.

usiRecivedAdr: Empfangene Primäradresse (0-250).

eMedium: Medium (siehe E_MBUS_Medium).

sMan: Herstellerkurzzeichen.

stCurrentPhase1: Stromstärke Phase 1 (siehe ST_MBus_Info).

stCurrentPhase2: Stromstärke Phase 2 (siehe ST_MBus_Info).

stCurrentPhase3: Stromstärke Phase 3 (siehe ST_MBus_Info).

stCurrentAverage: Mittelwert Stromstärke (siehe ST_MBus_Info).

stVoltageL1N: Spannung L1-N (siehe ST_MBus_Info).

stVoltageL2N: Spannung L2-N (siehe ST_MBus_Info).

stVoltageL3N: Spannung L3-N (siehe ST_MBus_Info).

stVoltageAverageLN: Mittelwert Spannung L-N (siehe ST_MBus_Info).

stVoltageL1L2: Spannung L1-L2 (siehe ST_MBus_Info).

stVoltageL2L3: Spannung L2-L3 (siehe ST_MBus_Info).

stVoltageL3L1: Spannung L3-L1 (siehe ST_MBus_Info).

stVoltageAverageLL: Mittelwert Spannung L-L (siehe ST_MBus_Info).

stPowerActivePhase1: Wirkleistung Phase 1 (siehe ST_MBus_Info).

stPowerActivePhase2: Wirkleistung Phase 2 (siehe ST_MBus_Info).

stPowerActivePhase3: Wirkleistung Phase 3 (siehe ST_MBus_Info).

stPowerActiveTotal: Gesamte Wirkleistung (siehe ST_MBus_Info).

stPowerReactiveTotal: Gesamte Blindleistung (siehe ST_MBus_Info).

stPowerApparentTotal: Gesamte Scheinleistung (siehe ST_MBus_Info).

stPowerFactorTotal: Leistungsfaktor (siehe ST_MBus_Info).

stFrequency: Frequenz (siehe ST_MBus_Info).

VAR_IN_OUT

stCom           : ST_MBUS_Communication;

stCom: Über diese Struktur wird der Baustein FB_MBUSKL6781() mit den Zählerbausteinen verbunden (siehe ST_MBUS_Communication).
