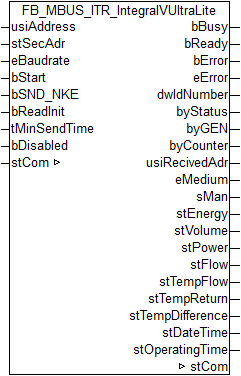

FB_MBUS_ITR_IntegralVUltraLite

VAR_INPUT

usiAddress      : USINT;
stSecAdr        : ST_MBUS_SecAdr;
eBaudrate       : E_MBUS_Baudrate := eMBUS_Baud2400;
bStart          : BOOL;
bSND_NKE        : BOOL := TRUE;
bReadInit       : BOOL := TRUE;
tMinSendTime    : TIME := t#2s;
bDisabled       : BOOL := FALSE;

usiAddress: Primäradresse der Zählers, der mit diesem Baustein ausgelesen werden soll.

stSecAdr: Sekundäradresse der Zählers, der mit diesem Baustein ausgelesen werden soll.

eBaudrate: 300, 2400 Baud.

bStart: Auf positive Flanke dieses Eingangs wird der Zähler einmal ausgelesen.

bSND_NKE: TRUE initialisiert den Zähler bei jedem Auslesen, und stellt den Zähler auf das erste Telegramm (SND_NKE).

bReadInit: Bei Neustart der SPS wird der Zähler 1-mal ausgelesen.

tMinSendTime: Standard t#2s. Nach Ablauf der hier eingestellen Zeit wird ein Zähler erneut ausgelesen. Bei t#0s wird der Zähler nicht ausgelesen und kann mit bStart manuell ausgelesen werden.

bDisabled: TRUE = Abwahl des Bausteins.

VAR_OUTPUT

bBusy           : BOOL;
bReady          : BOOL;
bError          : BOOL;
eError          : E_MBUS_ERROR;
dwIdNumber      : DWORD;
byStatus        : BYTE;
byGEN           : BYTE;
byCounter       : BYTE;
usiRecivedAdr   : USINT;
eMedium         : E_MBUS_Medium;
sMan            : STRING(3);
stEnergy        : ST_MBus_Info;
stVolume        : ST_MBus_Info;
stPower         : ST_MBus_Info;
stFlow          : ST_MBus_Info;
stTempFlow      : ST_MBus_Info;
stTempReturn    : ST_MBus_Info;
stTempDifference: ST_MBus_Info;
stDateTime      : ST_MBus_Info;
stOperatingTime : ST_MBus_Info;

bBusy: Der bBusy Ausgang ist TRUE solange das Auslesen des Zählers läuft.

bReady: Der bReady Ausgang ist für einen Zyklus TRUE, wenn das Auslesen des Zählers beendet wurde.

bError: Der Ausgang wird TRUE sobald ein Fehler auftritt. Dieser Fehler wird über die Variable eError beschrieben.

eError: Der Ausgang gibt im Fehlerfall einen Fehlercode aus (siehe E_MBUS_ERROR). Gleichzeitig wird bError TRUE.

dwIdNumber: Seriennummer des Zählers (Sekundäradresse).

byStatus: Status des Gerätes.

byGEN: Software Version des Gerätes.

byCounter: Anzahl der Zugriffe des Masters auf Daten des jeweiligen Slaves.

usiRecivedAdr: Empfangene Primäradresse (0-250).

eMedium: Medium (siehe E_MBUS_Medium).

sMan: Herstellerkurzzeichen.

stEnergy: Aktuelle Energie (siehe ST_MBus_Info).

stVolume: Aktuelles Volumen (siehe ST_MBus_Info).

stPower: Aktuelle Leistung (siehe ST_MBus_Info).

stFlow: Aktueller Durchfluss (siehe ST_MBus_Info).

stTempFlow: Aktuelle Vorlauftemperatur (siehe ST_MBus_Info).

stTempReturn: Aktuelle Rücklauftemperatur (siehe ST_MBus_Info).

stTempDifference: Aktuelle Temperaturdifferenz (siehe ST_MBus_Info).

stDateTime: Datum und Zeit (siehe ST_MBus_Info).

stOperatingTime: Bertriebszeit (siehe ST_MBus_Info).

VAR_IN_OUT

stCom           : ST_MBUS_Communication;

stCom: Über diese Struktur wird der Baustein FB_MBUSKL6781() mit den Zählerbausteinen verbunden (siehe ST_MBUS_Communication).
