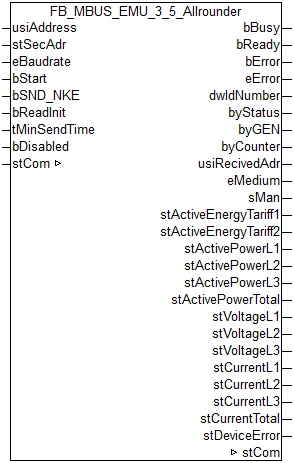

FB_MBUS_EMU_3_5_Allrounder

VAR_INPUT

usiAddress      : USINT;
stSecAdr        : ST_MBUS_SecAdr;
eBaudrate       : E_MBUS_Baudrate := eMBUS_Baud2400;
bStart          : BOOL;
bSND_NKE        : BOOL := TRUE;
bReadInit       : BOOL := TRUE;
tMinSendTime    : TIME := t#2s;
bDisabled       : BOOL := FALSE;

usiAddress: Primäradresse der Zählers, der mit diesem Baustein ausgelesen werden soll.

stSecAdr: Sekundäradresse der Zählers, der mit diesem Baustein ausgelesen werden soll.

eBaudrate: 300..9600 Baud.

bStart: Auf positive Flanke dieses Eingangs wird der Zähler einmal ausgelesen.

bSND_NKE: TRUE initialisiert den Zähler bei jedem Auslesen, und stellt den Zähler auf das erste Telegramm (SND_NKE).

bReadInit: Bei Neustart der SPS wird der Zähler 1-mal ausgelesen.

tMinSendTime: Standard t#2s. Nach Ablauf der hier eingestellen Zeit wird ein Zähler erneut ausgelesen. Bei t#0s wird der Zähler nicht ausgelesen und kann mit bStart manuell ausgelesen werden.

bDisabled: TRUE = Abwahl des Bausteins.

VAR_OUTPUT

bBusy                   : BOOL;
bReady                  : BOOL;
bError                  : BOOL;
eError                  : E_MBUS_ERROR;
dwIdNumber              : DWORD;
byStatus                : BYTE;
byGEN                   : BYTE;
byCounter               : BYTE;
usiRecivedAdr           : USINT;
eMedium                 : E_MBUS_Medium;
sMan                    : STRING(3);
stActiveEnergyTariff1   : ST_MBus_Info;
stActiveEnergyTariff2   : ST_MBus_Info;
stActivePowerL1         : ST_MBus_Info;
stActivePowerL2         : ST_MBus_Info;
stActivePowerL3         : ST_MBus_Info;
stActivePowerTotal      : ST_MBus_Info;
stVoltageL1             : ST_MBus_Info;
stVoltageL2             : ST_MBus_Info;
stVoltageL3             : ST_MBus_Info;
stCurrentL1             : ST_MBus_Info;
stCurrentL2             : ST_MBus_Info;
stCurrentL3             : ST_MBus_Info;
stCurrentTotal          : ST_MBus_Info;
stDeviceError           : ST_MBus_Info;

bBusy: Der bBusy Ausgang ist TRUE solange das Auslesen des Zählers läuft.

bReady: Der bReady Ausgang ist für einen Zyklus TRUE, wenn das Auslesen des Zählers beendet wurde.

bError: Der Ausgang wird TRUE sobald ein Fehler auftritt. Dieser Fehler wird über die Variable eError beschrieben.

eError: Der Ausgang gibt im Fehlerfall einen Fehlercode aus (siehe E_MBUS_ERROR). Gleichzeitig wird bError TRUE.

dwIdNumber: Seriennummer des Zählers (Sekundäradresse).

byStatus: Status des Gerätes.

byGEN: Software Version des Gerätes.

byCounter: Anzahl der Zugriffe des Masters auf Daten des jeweiligen Slaves.

usiRecivedAdr: Empfangene Primäradresse (0-250).

eMedium: Medium (siehe E_MBUS_Medium).

sMan: Herstellerkurzzeichen.

stActiveEnergyTariff1: Wirkenergie Tarif 1 (siehe ST_MBus_Info).

stActiveEnergyTariff2: Wirkenergie Tarif 2 (siehe ST_MBus_Info).

stActivePowerL1: Wirkleistung L1 (siehe ST_MBus_Info).

stActivePowerL2: Wirkleistung L2 (siehe ST_MBus_Info).

stActivePowerL3: Wirkleistung L3 (siehe ST_MBus_Info).

stActivePowerTotal: Wirkleistung gesamt (siehe ST_MBus_Info).

stVoltageL1: Spannung L1 (siehe ST_MBus_Info).

stVoltageL2: Spannung L2 (siehe ST_MBus_Info).

stVoltageL3: Spannung L3 (siehe ST_MBus_Info).

stCurrentL1: Stromstärke L1 (siehe ST_MBus_Info).

stCurrentL2: Stromstärke L2 (siehe ST_MBus_Info).

stCurrentL3: Stromstärke L3 (siehe ST_MBus_Info).

stCurrentTotal: Stromstärke gesamt (siehe ST_MBus_Info).

stDeviceError: Fehlermeldung vom Gerät (siehe ST_MBus_Info).

VAR_IN_OUT

stCom           : ST_MBUS_Communication;

stCom: Über diese Struktur wird der Baustein FB_MBUSKL6781() mit den Zählerbausteinen verbunden (siehe ST_MBUS_Communication).
