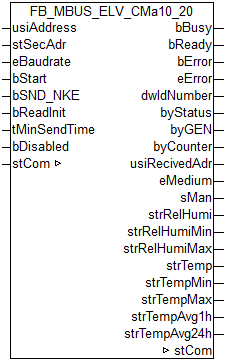

FB_MBUS_ELV_CMa10_20

VAR_INPUT

usiAddress      : USINT;
stSecAdr        : ST_MBUS_SecAdr;
eBaudrate       : E_MBUS_Baudrate := eMBUS_Baud2400;
bStart          : BOOL;
bSND_NKE        : BOOL := TRUE;
bReadInit       : BOOL := TRUE;
tMinSendTime    : TIME := t#2s;
bDisabled       : BOOL := FALSE;

usiAddress: Primäradresse der Zählers, der mit diesem Baustein ausgelesen werden soll.

stSecAdr: Sekundäradresse der Zählers, der mit diesem Baustein ausgelesen werden soll.

eBaudrate: 300, 2400, 9600 Baud.

bStart: Auf positive Flanke dieses Eingangs wird der Zähler einmal ausgelesen.

bSND_NKE: TRUE initialisiert den Zähler bei jedem Auslesen, und stellt den Zähler auf das erste Telegramm (SND_NKE).

bReadInit: Bei Neustart der SPS wird der Zähler 1-mal ausgelesen.

tMinSendTime: Standard t#2s. Nach Ablauf der hier eingestellen Zeit wird ein Zähler erneut ausgelesen. Bei t#0s wird der Zähler nicht ausgelesen und kann mit bStart manuell ausgelesen werden.

bDisabled: TRUE = Abwahl des Bausteins.

VAR_OUTPUT

bBusy           : BOOL;
bReady          : BOOL;
bError          : BOOL;
eError          : E_MBUS_ERROR;
dwIdNumber      : DWORD;
byStatus        : BYTE;
byGEN           : BYTE;
byCounter       : BYTE;
usiRecivedAdr   : USINT;
eMedium         : E_MBUS_Medium;
sMan            : STRING(3);
strRelHumi      : ST_MBus_Info;
strRelHumiMin   : ST_MBus_Info;
strRelHumiMax   : ST_MBus_Info;
strTemp         : ST_MBus_Info;
strTempMin      : ST_MBus_Info;
strTempMax      : ST_MBus_Info;
strTempAvg1h    : ST_MBus_Info;
strTempAvg24h   : ST_MBus_Info;

bBusy: Der bBusy Ausgang ist TRUE solange das Auslesen des Zählers läuft.

bReady: Der bReady Ausgang ist für einen Zyklus TRUE, wenn das Auslesen des Zählers beendet wurde.

bError: Der Ausgang wird TRUE sobald ein Fehler auftritt. Dieser Fehler wird über die Variable eError beschrieben.

eError: Der Ausgang gibt im Fehlerfall einen Fehlercode aus (siehe E_MBUS_ERROR). Gleichzeitig wird bError TRUE.

dwIdNumber: Seriennummer des Zählers (Sekundäradresse).

byStatus: Status des Gerätes.

byGEN: Software Version des Gerätes.

byCounter: Anzahl der Zugriffe des Masters auf Daten des jeweiligen Slaves.

usiRecivedAdr: Empfangene Primäradresse (0-250).

eMedium: Medium (siehe E_MBUS_Medium).

sMan: Herstellerkurzzeichen.

strRelHumi: Momentane relative Luftfeuchtigkeit (siehe ST_MBus_Info).

strRelHumiMin: Niedrigste relative Luftfeuchtigkeit seit dem letzten Min/Max Rücksetzkommando (siehe ST_MBus_Info).

strRelHumiMax: Höchste relative Luftfeuchtigkeit seit dem letzten Min/Max Rücksetzkommando (siehe ST_MBus_Info).

strTemp: Momentane Temperatur (siehe ST_MBus_Info).

strTempMin: Niedrigste Temperatur seit dem letzten Min/Max Rücksetzkommando (siehe ST_MBus_Info).

strTempMax: Höchste Temperatur seit dem letzten Min/Max Rücksetzkommando (siehe ST_MBus_Info).

strTempAvg1h: 1 Stunde Durchschnittswert für Temperatur (siehe ST_MBus_Info).

strTempAvg24h: 24 Stunden Durchschnittswert für Temperatur (siehe ST_MBus_Info).

VAR_IN_OUT

stCom           : ST_MBUS_Communication;

stCom: Über diese Struktur wird der Baustein FB_MBUSKL6781() mit den Zählerbausteinen verbunden (siehe ST_MBUS_Communication).
