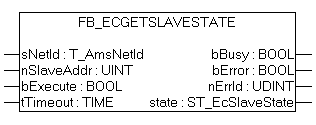

FB_EcGetSlaveState

VAR_INPUT

VAR_INPUT
    sNetId      : T_AmsNetId;
    nSlaveAddr  : UINT;
    bExecute    : BOOL;
    tTimeout    : TIME := DEFAULT_ADS_TIMEOUT;
END_VAR

sNetId: Ist ein String, der die AMS-Netzwerkkennung des EtherCAT Master Gerätes enthält.

nSlaveAddr: Feste Adresse des EtherCAT Slaves, dessen Status ausgelesen werden soll

bExecute: Über eine positive Flanke an diesem Eingang wird der Baustein aktiviert.

tTimeout: Maximale Zeit, die bei der Ausführung des Funktionsbausteins nicht überschritten werden darf.

VAR_OUTPUT

VAR_OUTPUT
    bBusy       : BOOL;
    bError      : BOOL;
    nErrId      : UDINT;
    state       : ST_EcSlaveState;
END_VAR

bBusy: Dieser Ausgang wird bei der Aktivierung des Funktionsbausteins gesetzt und bleibt gesetzt, bis eine Rückmeldung erfolgt.

bError: Dieser Ausgang wird, nachdem der bBusy-Ausgang zurückgesetzt wurde, gesetzt, sollte ein Fehler bei der Übertragung des Kommandos erfolgen.

nErrId: Liefert bei einem gesetzten bError-Ausgang den ADS-Fehlercode des zuletzt ausgeführten Befehles

state: Struktur die den EtherCAT Status und den Link Status des Slaves enthält.

Beispiel für eine Implementierung in ST:

PROGRAM TEST_GetSlaveState
VAR
    fbGetSlaveState : FB_EcGetSlaveState;
    sNetId          : T_AmsNetId := '172.16.2.131.2.1';
    bExecute        : BOOL;
    state           : ST_EcSlaveState;
    nSlaveAddr      : UINT := 1001;
    bError          : BOOL;
    nErrId          : UDINT;
END_VAR

fbGetSlaveState(sNetId:= sNetId, nSlaveAddr:= nSlaveAddr, bExecute:=bExecute);
state:=fbGetSlaveState.state;
bError:=fbGetSlaveState.bError;
nErrId:=fbGetSlaveState.nErrId;

Voraussetzungen
