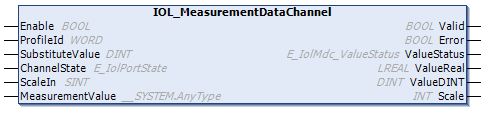

IOL_MeasurementDataChannel

Der Messdatenkanal definiert die Prozessdatenstruktur, Funktionen und Darstellung von Messsensoren. Der Funktionsblock wird definiert, um abgeleitete Statussignale bereitzustellen und eine standardisierte Schnittstelle für Anwenderprogramme zu ermöglichen.

Eingänge

Name	Typ	Beschreibung
Enable	BOOL	Aktiviert die Verwendung des Funktionsblocks
ProfileID	WORD	Ausgewählte ProfilID, bzw. Prozessdatenlayout 1 = SSP 3.1 = Profil 0x000A 2 = SSP 3.2 = Profil 0x000B 3 = SSP 3.3 = Profil 0x000C 4 = SSP 3.4 = Profil 0x000D
SubstituteValue	DINT	Der angegebene Wert wird auf ValueReal und ValueDINT angewendet, wenn ValueStatus ungleich 0 ist.
ChannelState	E_IolPortState
ScaleIN	SINT	Skala des IO-Link-Geräts
ProcessData	ANY_INT	Messwert

Ausgänge

Name	Typ	Beschreibung
Valid	BOOL	Bei "true" sind die gelieferten Werte gültig und können für weitere Berechnungen verwendet werden.
Error	BOOL	Bei "true" wird ein interner Fehler erkannt und weitere Informationen werden vom Funktionsblock bereitgestellt.
ValueStatus	E_IoLMDC_ValueStatus	Liefert Fehlercodes
ValueReal	LREAL	Prozessdaten im Real-Format zur Auswertung in der SPS
ValueINT	DINT	Prozessdaten im Dint-Format für die Auswertung in der SPS
Scale	INT	Prozessdaten Skalierungsfaktor

Beispiel

Der folgende FB ist Teil des IoLink Beispielprojekts. Weitere Informationen finden Sie im Kapitel Beispiele.

FUNCTION_BLOCK FB_Sample_07_MeasurementDataChannel
VAR_INPUT
  nStateChannel    AT%I*:USINT;
  nScale           AT%I*:SINT;
  MVDistance       AT%I*:INT;
END_VAR
VAR_OUTPUT
  bValid          :BOOL;
  bError          :BOOL;
  nValueStatus    :E_IolMdc_ValueStatus;
  nValueDINT      :DINT;
  nValueREAL      :REAL;
  nScaleOut       :INT;
END_VAR
VAR
  fbMeasurement:IOL_MeasurementDataChannel_INT;
END_VAR

fbMeasurement(
  Enable := TRUE,
  SubstituteValue := 500,
  ChannelState := nStateChannel,
  ScaleIn := nScale ,
  MeasurementValue := MVDistance,
  Valid=>bValid,
  Error=>bError,
  ValueStatus=>nValueStatus,
  ValueReal=>nValueREAL,
  ValueDINT=>nValueDINT
  Scale=>nScaleOut );

Voraussetzungen

Entwicklungsumgebung	Erforderliche SPS-Bibliothek
TwinCAT ab v3.1.4024.25	Tc3_IoLink ab v3.3.4.0
