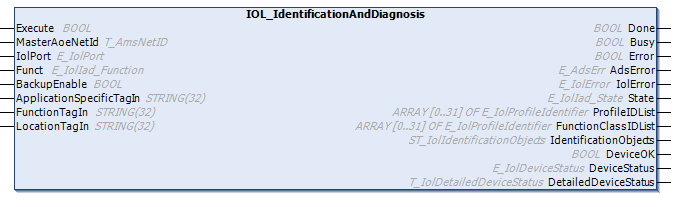

IOL_IdentificationAndDiagnosis

Funktionsbaustein zur Identifikation und Diagnose eines IO-Link Devices. Dieser Funktionsbaustein wird durch das Common IO-Link Profile implementiert. Der ApplicationSpecificTag, der FunctionTag und der LocationTag eines IO-Link Devices kann geschrieben werden. Die Funktionsklassen und ProfilIDs können ausgelesen werden, die ein Gerät besitzt. Zusätzlich gibt der Funktionsbaustein eine Diagnose über den Zustand eines Geräts und die Identifikation wie Vendor Name, Vendor ID, Device Name, Device ID.

Eingänge

Name	Typ	Beschreibung
Execute	BOOL	Ein Trigger bewirkt, dass die mit der Variable Function ausgewählte Funktion ausgeführt wird:
MasterAoENetid	T_AmsNetid	AMS NETID des IO-Link Masters
IolPort	E_IolPort	IO-Link Port des IO-Link-Geräts
Func	E_IolIad_Function	Diese Variable wählt die Funktionalität aus, die durch einen Request ausgelöst werden soll: 0 = no_func Ein Request wird vernachlässigt, es wird keine Funktion ausgeführt 1 = rd_all Ein Request startet das Rücklesen der aktuellen Identifikations und Diagnoseparameterwerte aus dem Device. 2 = rd_diag Ein Request startet das Rücklesen der aktuellen Diagnoseparameterwerte durch Lesen von DeviceStatus und DetailedDeviceStatus aus dem Gerät. 3 = wr_ ident Ein Request bewirkt, dass ein zuvor angelegter Wert für ApplicationSpecificTagIn, LocationTagIn und FunctionTagIn in das Gerät geschrieben wird.
BackupEnable	BOOL	Diese Variable konfiguriert das Verhalten des FBs im Falle der angeforderten Funktion wr_ident. "true" = aktiviert Der Backup-Mechanismus wird durch den FB ausgelöst. "false" = deaktiviert Der Backup-Mechanismus wird nicht durch den FB ausgelöst.
ApplicationSpecificIN	String(32)	Parameter des IO-Link-Geräts
FunctionTagIN	String(32)	Parameter des IO-Link-Geräts
LoactionTagIN	String(32)	Parameter des IO-Link-Geräts

Ausgänge

Name	Typ	Beschreibung
Done	BOOL	Das Signal ist gesetzt, wenn der FB eine angeforderte Operation abgeschlossen hat.
Busy	BOOL	Das Signal wird gesetzt, wenn der FB eine angeforderte Operation ausführt.
Error	BOOL	Das Signal wird gesetzt, wenn bei der Ausführung eines angeforderten Vorgangs ein Fehler aufgetreten ist.
AdsError	E_ADSErr	ADS-Fehlercode
IoLError	E_IolError	IO-Link-Fehler
State	E_IolIad_State	Der Wert stellt den aktuellen Status des FB-Betriebs und der ausgeführten Funktionen dar. Der Inhalt ist systemspezifisch und enthält die Statusinformationen.
ProfileIDList	ARRAY [0..31] of E_IolProfileIdentifier	Liste der vom Gerät unterstützten ProfileIDs
FunctionClassIDList	ARRAY [0..31] of E_IolProfileIdentifier	Liste der vom Gerät unterstützten FunctionClassIDs
IdentificationObjects	ST_IolIdentificationObjects	Strukturierte Liste der Identifikationsobjekte, für weitere Details.
DeviceOK	BOOL	Das Signal ist gesetzt, wenn keine weiteren Diagnoseinformationen verfügbar sind, es ist false, wenn weitere Informationen bei DeviceStatus und DetailedDeviceStatus verfügbar sind.
DeviceStatus	E_IolDeviceStatus	Status des IO-Link-Geräts
DetailedDeviceStatus	T_IolDetailedDeviceStatus	ARRAY [0..63] von ST_DetailedDeviceStatusEntry

Beispiel

Der folgende FB ist Teil des IoLink Beispielprojekts. Weitere Informationen finden Sie im Kapitel Beispiele.

FUNCTION_BLOCK FB_Sample_06_IdentificationAndDiagnosis
VAR_INPUT
    sApplicationTagIn       : STRING(32) := '';
    sFunctionTagIn          : STRING(32) := '';
    sLocationTagIn          : STRING(32) := '';
    bExecute                : BOOL;
END_VAR
VAR_OUTPUT
    bBusy                   : BOOL := FALSE;
    bDone                   : BOOL := FALSE;
    bError                  : BOOL := FALSE;

    sIolError               : STRING;
    sAdsError               : STRING;
    aProfileIDList          : ARRAY [0..31] OF E_IolProfileIdentifier;
    aFunctionClassIDList    : ARRAY[0..31] OF E_IolProfileIdentifier;
    stIDentObjects          : ST_IolIdentificationObjects;
    bDeviceOK               : BOOL;
    nDeviceStatus           : E_IolDeviceStatus;
    DetailedDeviceStatus    : T_IolDetailedDeviceStatus;
END_VAR
VAR
    bExecuteOld             : BOOL;
    nState                  : INT := 0;
    IolDiagAndIdent         : IOL_IdentificationAndDiagnosis;
END_VAR
////
// Execute/Busy State Machine
//
IF bExecute AND NOT bExecuteOld AND NOT bBusy THEN
    bBusy := TRUE;
    nState := 10;    // START
ELSIF NOT bExecute THEN
    bBusy := FALSE;
    bError := FALSE;
    bDone := FALSE;
    sIolError:='';
    sADSError:='';
END_IF
bExecuteOld := bExecute;


CASE nState OF

// IDLE
0:;

// START
10:
    IolDiagAndIdent(Execute := FALSE);

    IolDiagAndIdent.MasterAoeNetId := F_CreateAmsNetId(GVL_IO.sTerm2AmsNetId);
    IolDiagAndIdent.IolPort := E_iolport.Port4;
    IolDiagAndIdent.Funct := E_IolIad_Function.ReadAll;
    IolDiagAndIdent.ApplicationSpecificTagIn := sApplicationTagIn;
    IolDiagAndIdent.FunctionTagIn := sFunctionTagIn;
    IolDiagAndIdent.LocationTagIn := sLocationTagIn;

    IolDiagAndIdent.Execute := TRUE;
    nState := 20; // WAIT FOR DONE

// WAIT FOR DONE
20:
    IF NOT IOlDiagAndIdent.Busy AND NOT IOlDiagAndIdent.Error THEN
        nState := 30; // DONE
    END_IF

// DONE
30:
    aProfileIDList := IolDiagAndIdent.ProfileIDList;
    aFunctionClassIDList := IolDiagAndIdent.FunctionClassIDList;
    stIDentObjects := IolDiagAndIdent.IdentificationObjects;
    bDeviceOK := IolDiagAndIdent.DeviceOK;
    nDeviceStatus := IolDiagAndIdent.DeviceStatus;
    DetailedDeviceStatus := IolDiagAndIdent.DetailedDeviceStatus;

    IolDiagAndIdent.Execute := FALSE;
    nState := 0; // INIT

END_CASE


////
// call FBs
//

IolDiagAndIdent();

////
// Error Handling
//
IF NOT bError AND bBusy THEN
    IF IolDiagAndIdent.Error THEN
        nState := 0;
        bBusy := FALSE;
        bError := TRUE;
        sIolError := F_IolGetIolErrorTxt(ioldiagandIdent.IolError);
        sAdsError := F_IolGetadsErrorTxt(ioldiagandident.AdsError);
    END_IF
END_IF

Voraussetzungen

Entwicklungsumgebung	Erforderliche SPS-Bibliothek
TwinCAT ab v3.1.4024.25	Tc3_IoLink ab v3.3.4.0
